Détails de produit
Lieu d'origine: Baoji, Chine
Nom de marque: LIHUA
Certification: ISO9001, TUV etc.
Numéro de modèle: LH-BL
Conditions de paiement et d'expédition
Quantité de commande min: 1 morceau
Prix: US dollar $30/pc--US dollar $80/pc
Détails d'emballage: Enveloppé par la mousse contenue dans la boîte de contreplaqué pour l'exportation
Délai de livraison: 3-15 jours de travail
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 5000 PCs par mois
Nom de produit: |
bride titanique de BL |
Norme: |
ANSI B16.5 |
Matériel: |
gr2, gr7, gr12 |
Application: |
Industrie chimique |
Surface d'étanchéité: |
Rf |
Taille: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pression: |
150#-2500# |
Surface: |
Poli |
Technique: |
Froged et commande numérique par ordinateur ont usiné |
Inspection: |
Essai par ultrasons et rapport des essais matériels EN10204.3.1 |
Nom de produit: |
bride titanique de BL |
Norme: |
ANSI B16.5 |
Matériel: |
gr2, gr7, gr12 |
Application: |
Industrie chimique |
Surface d'étanchéité: |
Rf |
Taille: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pression: |
150#-2500# |
Surface: |
Poli |
Technique: |
Froged et commande numérique par ordinateur ont usiné |
Inspection: |
Essai par ultrasons et rapport des essais matériels EN10204.3.1 |

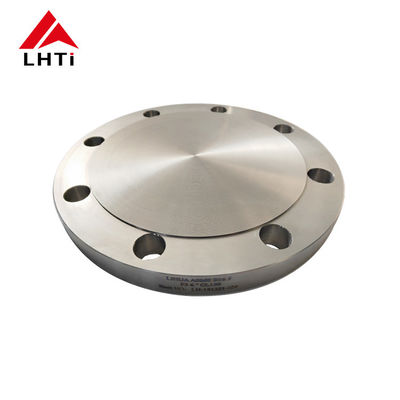

Bride aveugle de tuyau titanique de BL rf gr2 gr7 gr12 avec le visage augmenté
1. l'information produit de la bride aveugle titanique
| Produit | bride aveugle titanique |
| Nom d'article | Bride aveugle de tuyau titanique de BL rf gr2 gr7 gr12 avec le visage augmenté |
| Application | industrie chimique |
| Norme | NORME ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628 |
| Matériel | Gr1, Gr2, Gr5, Gr7, Gr12 |
| Taille | 1/2 " | 30" NOTA:, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| Pression | PN0.25~32Mpa/(DIN) PN6, PN10, PN16, PN25 bien que PN250/150LB, 250LB, 300LB, 400 livres, 500LB, 600 livres, 900LB, 1500LB, 2500LB. |
| Surface d'étanchéité | Rf, FF, TG, RJ etc. |
| Technique | Froged et commande numérique par ordinateur ont usiné |
2. Spécifications de la bride aveugle titanique
Caractéristiques pour la bride aveugle de titane de la classe 150
| Bride aveugle de titane de la classe 150 | ||||||
| Nom. Tuyau Taille |
Bride Diamètre. |
Bride Épais |
Augmenté Diamètre de visage. |
Non. de Trous |
Diamètre. de Boulons |
Diamètre. De Cercle des boulons |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
Spécifications pour la bride aveugle de titane de la classe 300
| Bride aveugle de titane de la classe 300 | ||||||
| Nom. Tuyau Taille |
Bride Diamètre. |
Bride Épais |
Augmenté Diamètre de visage. |
Non. de Trous |
Diamètre. De Boulons |
Diamètre. De Cercle des boulons |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3. Conditions chimiques de la bride aveugle titanique
| N | C | H | Fe | O | Al | V | Palladium | MOIS | Ni | Ti | |
| Gr1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | / | / | / | / | / | BAL |
| Gr2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | / | / | BAL |
| Gr5 | 0,05 | 0,08 | 0,015 | 0,40 | 0,20 | 5.5~6.75 | 3.5~4.5 | / | / | / | BAL |
| Gr7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | 0.12~0.25 | / | / | BAL |
| Gr12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | 0.2~0.4 | 0.6~0.9 | BAL |
4. conditions de tension de la bride aveugle titanique
| Catégorie | Résistance à la traction (minute) | La limite conventionnelle d'élasticité (la minute) | Élongation (%) | ||
| ksi | M Pa | ksi | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
5. Images détaillées de la bride aveugle titanique
6. Notre société
7. Notre usine
8. Tous les essais de la bride aveugle titanique
Essai visuel (VT)
Essai ultrasonique (UT)
Essai radiographique (droite)
Essai de particules magnétiques (la TA)
L'essai pénétrant/colorant pénètrent (la pinte)
Essai d'Eddy Current (ET)
Émission acoustique (EA)
9. application du glissement titanique sur la bride
