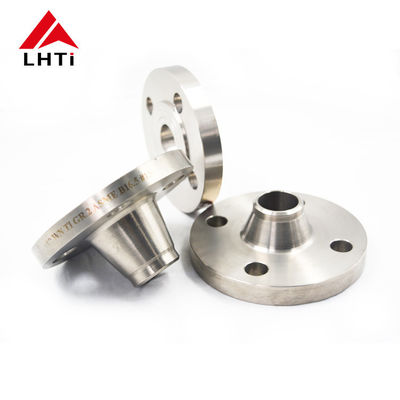

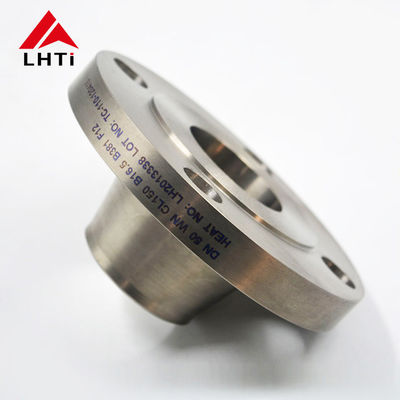

Grade 1 Grade 2 Grade 5 ASME B16.5 Flange de cou de soudure en titane face soulevée WN Flange de classe 150 pour pipelines

3. ASME B16.5 Grades de brides de cou en titane soudé

autres appareils pour la fabrication de lamessont couramment utilisés dans les systèmes de tuyauterie en raison de leur résistance, de leur léger poids et de leur excellente résistance à la corrosion.chacune adaptée à des applications et environnements spécifiques.

1. Titane de catégorie 1:Connu pour sa grande ductilité, le titane de grade 1 est le titane le plus doux et le plus formable de tous les titanes commercialement purs.Il est principalement utilisé dans les applications qui nécessitent une résistance supérieure à la corrosion dans des environnements tels que l'industrie de transformation chimique.

2.

3. Titane de catégorie 2:C'est la qualité de titane la plus largement utilisée. Elle offre un bon équilibre entre résistance et ductilité, avec une excellente résistance à la corrosion.à l'exclusion des pièces de chauffage pour véhicules à moteur.

4.

5. Titane de catégorie 5 (Ti 6Al-4V):Il s'agit d'une qualité alliée et la plus couramment utilisée de tous les alliages de titane.Le titane de qualité 5 est utilisé dans des applications de haute résistance où la résistance à la chaleur et à la corrosion sont requises.

6.

7. Titane de catégorie 7:Doté d'une excellente soudabilité et de fabrication, ce grade comprend du palladium pour une résistance accrue à la corrosion, en particulier contre les acides réducteurs et les attaques localisées dans les halogénures chauds.

8.

9. Titane de catégorie 12:Cette qualité offre une résistance thermique et une résistance améliorées par rapport à d'autres qualités commercialement pures.

10.

11. Titane de qualité 23 (Ti 6Al-4V ELI):Ce grade est similaire au grade 5 mais présente des interstitiels extrêmement bas (ELI), ce qui le rend préférable pour une plus grande ténacité à la fracture et une plus grande ductilité.Il est souvent utilisé dans les applications médicales et convient également pour les brides dans des situations critiques, des applications haut de gamme.

4. Avantages deFlanches de cou en titane soudés dans l'industrie

autres appareils pour la fabrication de lamesIls offrent une gamme d'avantages qui les rendent très recherchés dans diverses applications industrielles où les performances et la durabilité sont cruciales.

Résistance à la corrosion: autres appareils pour la fabrication de lamessont très résistants à la corrosion, même dans des environnements agressifs tels que l'eau de mer, les acides et les chlorures.et pétrole et gaz en mer où la résistance à la corrosion est critique.

Le rapport résistance/poids:Le titane a un rapport résistance/poids élevé, ce qui rend les brides de cou en titane fortes et durables tout en restant légères.Ceci est avantageux dans les applications où la réduction du poids est souhaitable sans compromettre la résistance et les performances.

Résistance aux températures élevées: brides de cou en titanepeuvent résister à des températures élevées sans perdre leurs propriétés mécaniques.les rendant adaptés à des applications impliquant des cycles thermiques et thermiques.

Biocompatibilité:Le titane est biocompatible et non toxique, ce qui rend les brides de cou en titane adaptées à l'utilisation dans les équipements médicaux, la fabrication pharmaceutique,et les industries de transformation alimentaire où la pureté du produit est essentielle.

Longévité et durabilité:Le titane est connu pour sa durabilité et sa longue durée de vie.contribuer à réduire les coûts de maintenance et de remplacement au fil du temps.

Excellentes propriétés d'étanchéité:La finition de surface lisse des brides du cou en titane, obtenue par des procédés de décapage ou d'usinage, permet un joint supérieur avec des joints ou d'autres composants de connexion.Cela aide à prévenir les fuites et assure des performances fiables dans les applications critiques.

Compatibilité avec les autres métaux: Franges de cou en titanepeuvent être facilement soudés ou associés à d'autres métaux tels que l'acier inoxydable ou l'acier au carbone, ce qui permet une conception polyvalente et une compatibilité avec les systèmes existants.

5 Applications de la bride de cou en titane de soudage ANSI B16.5

autres appareils pour la fabrication de lamessont utilisés dans diverses industries, y compris la pétrochimie, le pétrole et le gaz, la production d'énergie, le transport de liquides en vrac, les produits chimiques, les produits pharmaceutiques, la fabrication de pâte et de papier, les textiles et autres.

6Inspection de la bride du cou de soudure en titane

Test visuel (VT):Il s'agit d'inspecter visuellement la surface de la soudure et de la bride pour détecter tout défaut visible tel que des fissures, des porosités ou des profils de soudure inappropriés.

Tests par ultrasons (UT):Cette technique utilise des ondes sonores à haute fréquence pour détecter les défauts internes du matériau, tels que les vides, les inclusions ou les fissures.

Tests radiographiques (RT):Cette méthode utilise des rayons X ou des rayons gamma pour produire des images de la structure interne de la soudure et de la bride.

Test de particules magnétiques (MT):La MT est utilisée pour détecter les défauts de surface et de quasi-surface dans les matériaux ferromagnétiques.Cette méthode peut ne pas être applicable à moins qu'il n'y ait des matériaux magnétiques à proximité ou des revêtements pouvant être magnétisés..

Test du pénétrant/pénétrant de teinture (PT):Le PT consiste à appliquer un colorant pénétrant à la surface de la soudure et à enlever l'excès de colorant pour révéler les défauts de rupture de surface.

Épreuve de courant de tourbillon (ET):L'ET utilise l'induction électromagnétique pour détecter les défauts de surface et proches de la surface dans les matériaux conducteurs comme le titane.

Émission acoustique (AE):L'AE consiste à surveiller les émissions acoustiques d'un matériau soumis à des contraintes afin de détecter les changements indiquant des défauts tels que des fissures ou des fuites.
