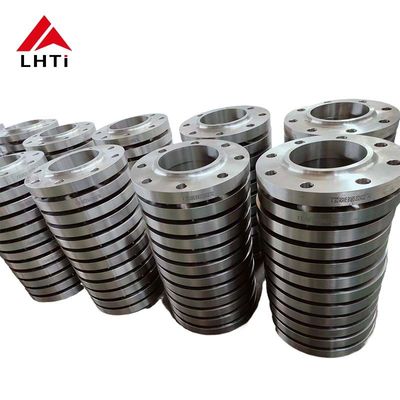

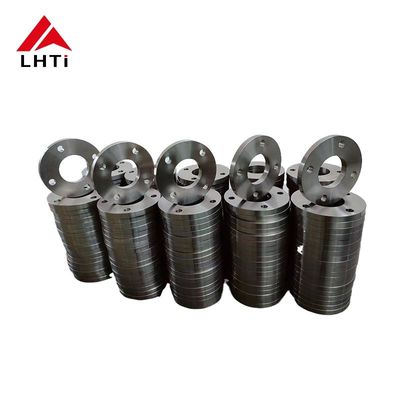

Gr1 Gr2 Gr5 Plaque de flange en titane glissante sur flange EN1092-01 PN 10 Pour l'industrie pétrolière et gazière

2. Grades de flange en tôle de titane selon la norme EN1092-01

1. Titane de catégorie 1:Connu pour sa grande ductilité, le titane de grade 1 est le titane le plus doux et le plus formable de tous les titanes commercialement purs.Il est principalement utilisé dans les applications qui nécessitent une résistance supérieure à la corrosion dans des environnements tels que l'industrie de transformation chimique.

2.

3. Titane de catégorie 2:C'est la qualité de titane la plus largement utilisée. Elle offre un bon équilibre entre résistance et ductilité, avec une excellente résistance à la corrosion.à l'exclusion des pièces détachées.

4.

5. Titane de catégorie 5 (Ti 6Al-4V):Il s'agit d'une qualité alliée et la plus couramment utilisée de tous les alliages de titane.Le titane de qualité 5 est utilisé dans des applications de haute résistance où la résistance à la chaleur et à la corrosion sont requises.

6.

7. Titane de catégorie 7:Dotée d'une excellente soudabilité et fabrication, cette qualité comprend le palladium pour une résistance accrue à la corrosion, en particulier contre les acides réducteurs et les attaques localisées dans les halogénures chauds.

8.

9. Titane de catégorie 12:Cette qualité offre une résistance thermique et une résistance améliorées par rapport à d'autres qualités commercialement pures.

10.

11. Titane de qualité 23 (Ti 6Al-4V ELI):Ce grade est similaire au grade 5 mais présente des interstitiels extrêmement bas (ELI), ce qui le rend préférable pour une plus grande ténacité à la fracture et une plus grande ductilité.Il est souvent utilisé dans les applications médicales et convient également pour les brides dans des situations critiques, des applications haut de gamme.

    • Titane: Le titane a une résistance exceptionnelle à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, les chlorures et les acides oxydants.Il forme une couche protectrice d'oxyde qui améliore sa résistance à la corrosion.
    • Acier inoxydable: l'acier inoxydable offre également une bonne résistance à la corrosion, mais pas dans la mesure du titane.Elle peut nécessiter des revêtements ou des traitements supplémentaires pour une protection accrue dans des environnements corrosifs..
    • Acier au carbone: l'acier au carbone est sensible à la corrosion, en particulier dans des conditions humides ou acides, et nécessite des revêtements ou des alliages pour la protection.
    • Inconel: Les alliages Inconel offrent une excellente résistance à l'oxydation et à la corrosion dans des environnements extrêmes, y compris à haute température et à haute pression.

3.Spécifications pour la bride en tôle de titane DIN2501 PN10

4- Différents types de faces de brides en titane:

Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être égale ou supérieure à:

1. Conception:

   • Surface surélevée: une bride à face surélevée a une petite portion autour du trou forée légèrement plus grande que le diamètre du tuyau.
   • Surface d'étanchéité: la face surélevée sert de surface d'étanchéité principale sur laquelle repose le joint. Elle fournit un joint serré lorsqu'elle est comprimée contre la bride d'accouplement.

2. Les avantages:

   • Séchage amélioré: la conception de la face surélevée concentre la compression du joint dans une zone plus petite, améliorant l'efficacité du joint.
   • Protection: la face surélevée aide à protéger la surface de la bride contre les dommages lors de la manipulation et de l'installation.

3. Applications:

   • Commune: Les brides à face surélevées sont plus courantes dans les applications industrielles standard où un joint fiable et sans fuite est essentiel.
   • Pressions: Convient pour des applications à haute pression car la face surélevée permet une meilleure compression du joint.

Pour les pièces de rechange, le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange.

1. Conception:

   • Surface lisse: les brides à face plate ont une surface plane ou lisse sans saletés ni surfaces surélevées autour du trou.
   • Surface d'étanchéité: l'étanchéité est obtenue en plaçant le joint directement sur la surface plane de la bride.

2. Les avantages:

   • Facilité d'alignement: Les brides à face plate sont plus faciles à aligner pendant l'assemblage car il n'y a pas de surfaces surélevées à gérer.
   • Économie d'espace: elles nécessitent moins d'espace que les brides à face élevée, ce qui peut être avantageux dans les installations serrées.

3. Applications:

   • Spécialisées: Les brides à face plate sont généralement utilisées dans des applications à basse pression et non critiques où les exigences d'étanchéité sont moins strictes.
   • Les joints spéciaux peuvent nécessiter des joints spéciaux (tels que des joints à face entière) qui couvrent toute la face de la bride pour assurer un bon scellement.

Choisir entre le visage relevé et le visage plat:

• Exigences en matière de pression et d'étanchéité: les brides à face soulevée sont préférées pour les applications à haute pression où un joint fiable est essentiel.Les brides à face plate conviennent aux applications à basse pression ou lorsque les contraintes d'espace sont préoccupantes.

• Sélection du joint: le choix du joint (comme le joint à anneau ou à face pleine) dépend du type de flange (RF ou FF) et des exigences d'application en matière d'intégrité du joint.

5Pourquoi choisissons-nous les brides en titane dans les applications?

autres appareils pour la fabrication de lampes de pocheCes brides sont idéales pour les environnements où la résistance aux acides, aux alcalis, auxeau de mer, et d'autres substances corrosives est cruciale.La résistance élevée du titane par rapport à son poids le rend approprié pour des applications où il est essentiel de minimiser le poids sans compromettre l'intégrité structurelleCette caractéristique est particulièrement avantageuse dans les industries aérospatiales, maritimes, de transformation chimique et médicale,où la durabilité et les performances dans des conditions difficiles sont primordialesEn outre, les brides de glissement en tôle de titane sont conformes aux normes EN1092-01, assurant la compatibilité et la fiabilité dans les systèmes de tuyauterie européens.

Plaque de titane glissante sur les bridessont choisis dans diverses industries principalement en raison de leurs propriétés et avantages uniques qui les rendent adaptés à des applications spécifiques où d'autres matériaux peuvent ne pas fonctionner aussi efficacement.

Le titane présente une résistance exceptionnelle à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, le traitement chimique et les applications marines.Cette résistance à la corrosion contribue à prolonger la durée de vie des équipements et à réduire les coûts d'entretien.

Le titane a un rapport résistance/poids élevé, ce qui le rend nettement plus résistant que de nombreux autres métaux tels que l'acier inoxydable ou les alliages d'aluminium tout en étant beaucoup plus léger.Cette propriété est cruciale dans l' aérospatiale., marine et automobile où la réduction de poids est essentielle.

Le titane est biocompatible et non toxique, ce qui le rend idéal pour les implants médicaux tels que les implants orthopédiques et les instruments chirurgicaux.Il s' intègre bien au corps humain et minimise le risque de réactions indésirables..

Le titane conserve ses propriétés mécaniques à des températures élevées, ce qui le rend approprié pour des applications nécessitant une stabilité thermique.Cela inclut les composants aérospatiaux et les processus industriels impliquant une chaleur élevée..

Le titane a un faible coefficient de dilatation thermique, similaire à celui de l'acier inoxydable.assurer la fiabilité dans les applications critiques.

Le titane est connu pour sa durabilité et sa longue durée de vie, même dans des conditions de fonctionnement difficiles.malgré son coût initial plus élevé par rapport à certains autres matériaux.

Les brides en tôle de titane sont préférées dans les industries où leur combinaison unique de propriétés est essentielle, telles que l'aérospatiale, le traitement chimique, les usines de dessalement et les plates-formes pétrolières offshore.

6. Normes communes des brides en titane
