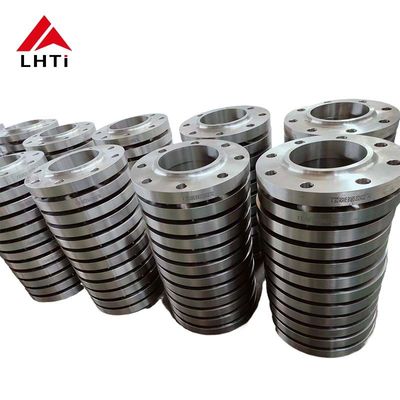

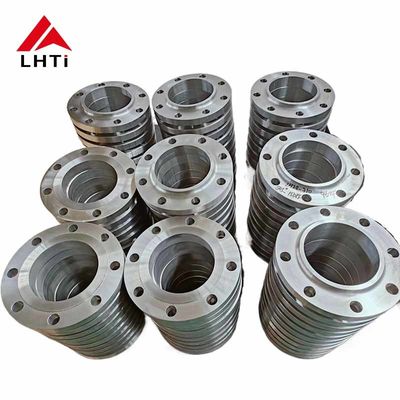

EN1092-01 Plaque de titane glissante sur la bride Gr1 Gr2 Gr5 Gr7 Plaque de tuyauterie de bride PN 16 Pour l'industrie pétrolière et gazière

2. Grades de flange en tôle de titane selon la norme EN1092-01

1. Titane de catégorie 1:Connu pour sa grande ductilité, le titane de grade 1 est le titane le plus doux et le plus formable de tous les titanes commercialement purs.Il est principalement utilisé dans les applications qui nécessitent une résistance supérieure à la corrosion dans des environnements tels que l'industrie de transformation chimique.

2.

3. Titane de catégorie 2:C'est la qualité de titane la plus largement utilisée. Elle offre un bon équilibre entre résistance et ductilité, avec une excellente résistance à la corrosion.à l'exclusion des pièces détachées.

4.

5. Titane de catégorie 5 (Ti 6Al-4V):Il s'agit d'une qualité alliée et la plus couramment utilisée de tous les alliages de titane.Le titane de qualité 5 est utilisé dans des applications de haute résistance où la résistance à la chaleur et à la corrosion sont requises.

6.

7. Titane de catégorie 7:Dotée d'une excellente soudabilité et fabrication, cette qualité comprend le palladium pour une résistance accrue à la corrosion, en particulier contre les acides réducteurs et les attaques localisées dans les halogénures chauds.

8.

9. Titane de catégorie 12:Cette qualité offre une résistance thermique et une résistance améliorées par rapport à d'autres qualités commercialement pures.

10.

11. Titane de qualité 23 (Ti 6Al-4V ELI):Ce grade est similaire au grade 5 mais présente des interstitiels extrêmement bas (ELI), ce qui le rend préférable pour une plus grande ténacité à la fracture et une plus grande ductilité.Il est souvent utilisé dans les applications médicales et convient également pour les brides dans des situations critiques, des applications haut de gamme.

    • Titane: Le titane a une résistance exceptionnelle à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, les chlorures et les acides oxydants.Il forme une couche protectrice d'oxyde qui améliore sa résistance à la corrosion.
    • Acier inoxydable: l'acier inoxydable offre également une bonne résistance à la corrosion, mais pas dans la mesure du titane.Elle peut nécessiter des revêtements ou des traitements supplémentaires pour une protection accrue dans des environnements corrosifs..
    • Acier au carbone: l'acier au carbone est sensible à la corrosion, en particulier dans des conditions humides ou acides, et nécessite des revêtements ou des alliages pour la protection.
    • Inconel: Les alliages Inconel offrent une excellente résistance à l'oxydation et à la corrosion dans des environnements extrêmes, y compris à haute température et à haute pression.

3.Spécifications pour la bride en tôle de titane DIN2501 PN16

4- Différents types de faces de brides en titane:

Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être égale ou supérieure à:

1. Conception:

   • Surface surélevée: une bride à face surélevée a une petite portion autour du trou forée légèrement plus grande que le diamètre du tuyau.
   • Surface d'étanchéité: la face surélevée sert de surface d'étanchéité principale sur laquelle repose le joint. Elle fournit un joint serré lorsqu'elle est comprimée contre la bride d'accouplement.

2. Les avantages:

   • Séchage amélioré: la conception de la face surélevée concentre la compression du joint dans une zone plus petite, améliorant l'efficacité du joint.
   • Protection: la face surélevée aide à protéger la surface de la bride contre les dommages lors de la manipulation et de l'installation.

3. Applications:

   • Commune: Les brides à face surélevées sont plus courantes dans les applications industrielles standard où un joint fiable et sans fuite est essentiel.
   • Pressions: Convient pour des applications à haute pression car la face surélevée permet une meilleure compression du joint.

Pour les pièces de rechange, le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange.

1. Conception:

   • Surface lisse: les brides à face plate ont une surface plane ou lisse sans saletés ni surfaces surélevées autour du trou.
   • Surface d'étanchéité: l'étanchéité est obtenue en plaçant le joint directement sur la surface plane de la bride.

2. Les avantages:

   • Facilité d'alignement: Les brides à face plate sont plus faciles à aligner pendant l'assemblage car il n'y a pas de surfaces surélevées à gérer.
   • Économie d'espace: elles nécessitent moins d'espace que les brides à face élevée, ce qui peut être avantageux dans les installations serrées.

3. Applications:

   • Spécialisées: Les brides à face plate sont généralement utilisées dans des applications à basse pression et non critiques où les exigences d'étanchéité sont moins strictes.
   • Les joints spéciaux peuvent nécessiter des joints spéciaux (tels que des joints à face entière) qui couvrent toute la face de la bride pour assurer un bon scellement.

Choisir entre le visage relevé et le visage plat:

• Exigences en matière de pression et d'étanchéité: les brides à face soulevée sont préférées pour les applications à haute pression où un joint fiable est essentiel.Les brides à face plate conviennent aux applications à basse pression ou lorsque les contraintes d'espace sont préoccupantes.

• Sélection du joint: le choix du joint (comme le joint à anneau ou à face pleine) dépend du type de flange (RF ou FF) et des exigences d'application en matière d'intégrité du joint.

5.Certificats des brides en tôle de titane:

Les brides en tôle de titane respectent généralement diverses normes internationales et peuvent nécessiter une certification pour garantir la conformité aux exigences de qualité et de sécurité.Les certificats communs pour les brides en tôle de titane comprennent::

Certificats de matériaux:Ils certifient la composition et les propriétés du titane utilisé, en veillant à ce qu'il réponde à des normes spécifiques telles que les exigences ASTM ou EN en matière de pureté, de propriétés mécaniques et de résistance à la corrosion.

Certificats de taille:Ils certifient que les brides répondent à des spécifications dimensionnelles précises selon des normes telles que EN1092-01 ou ASME B16.5, en veillant à ce qu'ils s'adaptent et fonctionnent correctement dans le système de tuyauterie.

Certificats de pression nominale:Elles confirment que les brides ont été testées et évaluées pour résister à des niveaux de pression spécifiques, tels que PN 6, PN 10, PN 16, etc., ou aux classifications de classe ANSI conformément aux normes ASME.

Je suis désolée.Certificats du système de gestion de la qualité:Comme ISO 9001, qui garantit que le fabricant a mis en place et maintient un système de gestion de la qualité qui répond aux normes internationales de cohérence et d'assurance de la qualité.

Certificats d'essais:Il peut s'agir notamment de certificats pour les méthodes d'essais non destructifs (NDT) comme les essais par ultrasons (UT), les essais radiographiques (RT) ou les essais de pénétrants de colorants (PT),assurer l'intégrité des soudures et de la construction globale.

Certificats de résistance à la corrosion:Particulièrement pertinents pour le titane, ils peuvent démontrer la résistance du matériau à des environnements corrosifs spécifiques, tels que l'eau de mer ou les expositions chimiques.

6. Normes communes des brides en titane
