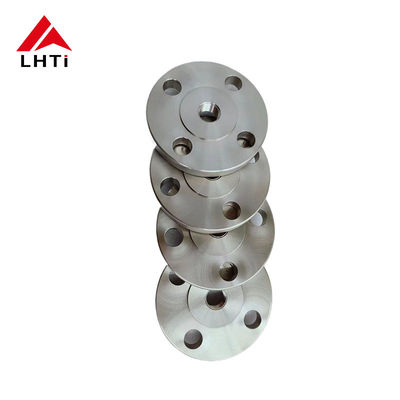

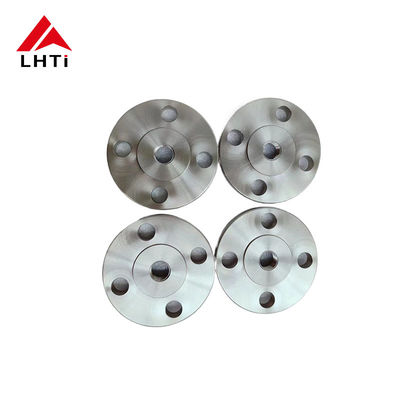

Plaque de titane glissante sur la bride Ti Gr1 Gr2 Gr5 Gr7 SORF Classe 150 pour les tuyaux de 1/2' à 24'

2. Grades de ASME B16.5 Plaque de titane dérapée sur bride

1. Titane de catégorie 1:Connu pour sa grande ductilité, le titane de grade 1 est le titane le plus doux et le plus formable de tous les titanes commercialement purs.Il est principalement utilisé dans les applications qui nécessitent une résistance supérieure à la corrosion dans des environnements tels que l'industrie de transformation chimique.

2.

3. Titane de catégorie 2:C'est la qualité de titane la plus largement utilisée. Elle offre un bon équilibre entre résistance et ductilité, avec une excellente résistance à la corrosion.à l'exclusion des pièces détachées.

4.

5. Titane de catégorie 5 (Ti 6Al-4V):Il s'agit d'une qualité alliée et la plus couramment utilisée de tous les alliages de titane.Le titane de qualité 5 est utilisé dans des applications de haute résistance où la résistance à la chaleur et à la corrosion sont requises.

6.

7. Titane de catégorie 7:Dotée d'une excellente soudabilité et fabrication, cette qualité comprend le palladium pour une résistance accrue à la corrosion, en particulier contre les acides réducteurs et les attaques localisées dans les halogénures chauds.

8.

9. Titane de catégorie 12:Cette qualité offre une résistance thermique et une résistance améliorées par rapport à d'autres qualités commercialement pures.

10.

11. Titane de qualité 23 (Ti 6Al-4V ELI):Ce grade est similaire au grade 5 mais présente des interstitiels extrêmement bas (ELI), ce qui le rend préférable pour une plus grande ténacité à la fracture et une plus grande ductilité.Il est souvent utilisé dans les applications médicales et convient également pour les brides dans des situations critiques, des applications haut de gamme.

    • Titane: Le titane a une résistance exceptionnelle à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, les chlorures et les acides oxydants.Il forme une couche protectrice d'oxyde qui améliore sa résistance à la corrosion.
    • Acier inoxydable: l'acier inoxydable offre également une bonne résistance à la corrosion, mais pas dans la mesure du titane.Elle peut nécessiter des revêtements ou des traitements supplémentaires pour une protection accrue dans des environnements corrosifs..
    • Acier au carbone: l'acier au carbone est sensible à la corrosion, en particulier dans des conditions humides ou acides, et nécessite des revêtements ou des alliages pour la protection.
    • Inconel: Les alliages Inconel offrent une excellente résistance à l'oxydation et à la corrosion dans des environnements extrêmes, y compris à haute température et à haute pression.

3.Spécifications pour l'ASME B16.5 Calss 150 Titane Slip On Flange

4Les avantages de la plaque de titane sont les suivants:

Les brides à glissière en tôle de titane offrent plusieurs avantages qui les rendent adaptées à diverses applications industrielles où les propriétés du titane sont avantageuses.

Résistance à la corrosion: Le titane est très résistant à la corrosion dans un large éventail d'environnements agressifs, y compris l'eau de mer, les acides et les chlorures.Cette propriété rend les brides coulissantes en titane idéales pour les applications où la corrosion est un problème, tels que les environnements marins, le traitement chimique et les plates-formes pétrolières offshore.

Rapport résistance/poids élevé: Le titane est connu pour son excellent rapport résistance/poids, supérieur à la plupart des autres métaux.Cette caractéristique permet aux brides coulissantes en titane de fournir desIl est particulièrement bénéfique dans les applications aérospatiales et les industries où la réduction du poids est essentielle.

Biocompatibilité: le titane est biocompatible et non toxique, ce qui le rend approprié pour des applications dans les dispositifs médicaux, la production pharmaceutique,et la transformation alimentaire où la pureté et la sécurité du produit sont essentielles.

Résistance à haute température: Le titane conserve sa résistance et sa résistance à la corrosion à des températures élevées, jusqu'à environ 600 ° C (1112 ° F), selon la qualité.Cette propriété rend les brides glissantes en titane adaptées aux applications à haute température telles que les échangeurs de chaleur et les réacteurs chimiques.

Facilité de fabrication: Le titane peut être facilement usiné, soudé et formé, permettant des formes et des configurations complexes dans les brides glissantes.Cette flexibilité de fabrication facilite la personnalisation et l'adaptation aux exigences spécifiques du projet.

Longévité et durabilité: le titane est connu pour sa durabilité à long terme et sa résistance à la dégradation au fil du temps.assurer une performance fiable et une durée de vie prolongée des brides glissantes dans des environnements industriels exigeants.

5TempératureSpécifications pour l'ASME B16.5 titane à bride

6- La plaque de titane glisse sur la bride.

Tests visuels (VT):Il s'agit d'inspecter visuellement la surface de la soudure et de la bride pour détecter tout défaut visible tel que des fissures, des porosités ou des profils de soudure inappropriés.

Tests par ultrasons (UT):Cette technique utilise des ondes sonores à haute fréquence pour détecter les défauts internes du matériau, tels que les vides, les inclusions ou les fissures.

Test radiographique (RT):Cette méthode utilise des rayons X ou des rayons gamma pour produire des images de la structure interne de la soudure et de la bride.

Test de particules magnétiques (MT):La MT est utilisée pour détecter les défauts de surface et de quasi-surface dans les matériaux ferromagnétiques.Cette méthode peut ne pas être applicable à moins qu'il n'y ait des matériaux magnétiques à proximité ou des revêtements pouvant être magnétisés..

Test du pénétrant/pénétrant de teinture (PT):Le PT consiste à appliquer un colorant pénétrant à la surface de la soudure et à enlever l'excès de colorant pour révéler les défauts de rupture de surface.

Épreuve de courant de tourbillon (ET):L'ET utilise l'induction électromagnétique pour détecter les défauts de surface et proches de la surface dans les matériaux conducteurs comme le titane.

Émission acoustique (AE):L'AE consiste à surveiller les émissions acoustiques d'un matériau soumis à des contraintes afin de détecter les changements indiquant des défauts tels que des fissures ou des fuites.

7.Différents types de faces de brides en tôle de titane:

Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être égale ou supérieure à:

1. Conception:

   • Surface surélevée: une bride à face surélevée a une petite portion autour du trou forée légèrement plus grande que le diamètre du tuyau.
   • Surface d'étanchéité: la face surélevée sert de surface d'étanchéité principale sur laquelle repose le joint. Elle fournit un joint serré lorsqu'elle est comprimée contre la bride d'accouplement.

2. Les avantages:

   • Séchage amélioré: la conception de la face surélevée concentre la compression du joint dans une zone plus petite, améliorant l'efficacité du joint.
   • Protection: la face surélevée aide à protéger la surface de la bride contre les dommages lors de la manipulation et de l'installation.

3. Applications:

   • Commune: Les brides à face surélevées sont plus courantes dans les applications industrielles standard où un joint fiable et sans fuite est essentiel.
   • Pressions: Convient pour des applications à haute pression car la face surélevée permet une meilleure compression du joint.

Pour les pièces de rechange, le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange.

1. Conception:

   • Surface lisse: les brides à face plate ont une surface plane ou lisse sans saletés ni surfaces surélevées autour du trou.
   • Surface d'étanchéité: l'étanchéité est obtenue en plaçant le joint directement sur la surface plane de la bride.

2. Les avantages:

   • Facilité d'alignement: Les brides à face plate sont plus faciles à aligner pendant l'assemblage car il n'y a pas de surfaces surélevées à gérer.
   • Économie d'espace: elles nécessitent moins d'espace que les brides à face élevée, ce qui peut être avantageux dans les installations serrées.

3. Applications:

   • Spécialisées: Les brides à face plate sont généralement utilisées dans des applications à basse pression et non critiques où les exigences d'étanchéité sont moins strictes.
   • Les joints spéciaux peuvent nécessiter des joints spéciaux (tels que des joints à face entière) qui couvrent toute la face de la bride pour assurer un bon scellement.

Choisir entre le visage relevé et le visage plat:

• Exigences en matière de pression et d'étanchéité: les brides à face soulevée sont préférées pour les applications à haute pression où un joint fiable est essentiel.Les brides à face plate conviennent aux applications à basse pression ou lorsque les contraintes d'espace sont préoccupantes.

• Sélection du joint: le choix du joint (comme le joint à anneau ou à face pleine) dépend du type de flange (RF ou FF) et des exigences d'application en matière d'intégrité du joint.
