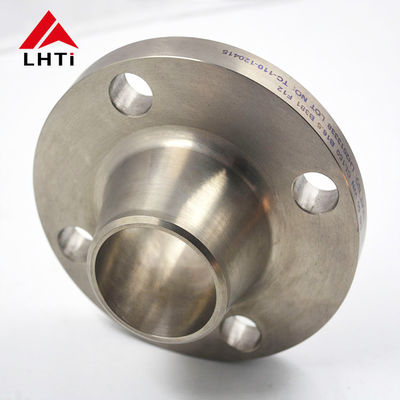

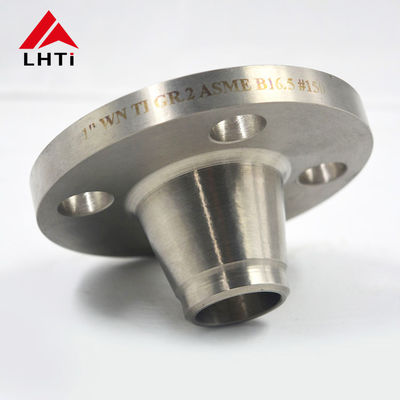

ASME B16.5 Flanche de cou de soudure en titane de classe 300 Gr2 Gr5 Gr7 face surélevée WNRF pour les applications de pipeline

2. Grades de brides à collerette soudée en titane ASME B16.5 Classe 300

Brides à collerette soudée en titanesont couramment utilisées dans les systèmes de tuyauterie en raison de leur solidité, de leur légèreté et de leur excellente résistance à la corrosion. Ces brides sont disponibles en différentes qualités, chacune adaptée à des applications et des environnements spécifiques.

1. Titane de grade 1 :Connu pour sa grande ductilité, le titane de grade 1 est le plus souple et le plus malléable de tous les grades de titane purs commercialisés. Il est principalement utilisé dans les applications qui nécessitent une résistance supérieure à la corrosion dans des environnements tels que l'industrie de transformation chimique.

2.

3. Titane de grade 2 :Il s'agit de la nuance de titane la plus utilisée. Elle offre un bon équilibre entre résistance et ductilité, avec une excellente résistance à la corrosion. Elle est utilisée dans une large gamme d'applications, notamment les brides pour les systèmes de tuyauterie.

4.

5. Titane de grade 5 (Ti 6Al-4V) :Il s'agit d'une nuance alliée et de l'alliage de titane le plus couramment utilisé. Il augmente considérablement la résistance des brides par rapport aux nuances de titane pur. Le titane de grade 5 est utilisé dans les applications à haute résistance où la résistance à la chaleur et à la corrosion est requise.

6.

7. Titane de grade 7 :Dotée d'une excellente soudabilité et d'une excellente fabricabilité, cette nuance comprend du palladium pour une meilleure résistance à la corrosion, en particulier contre les acides réducteurs et les attaques localisées dans les halogénures chauds.

8.

9. Titane de grade 12 :Cette nuance offre une résistance à la chaleur et une solidité améliorées par rapport aux autres nuances commercialement pures. Elle conserve également une bonne soudabilité et une bonne résistance à la corrosion.

10.

11. Titane grade 23 (Ti 6Al-4V ELI) :Cette nuance est similaire à la nuance 5 mais présente des interstitiels (ELI) très faibles, ce qui la rend préférable pour une meilleure résistance à la rupture et une ductilité améliorée. Elle est souvent utilisée dans les applications médicales et convient également aux brides dans les applications critiques haut de gamme.

3.Spécifications pour bride à collerette soudée en titane ASME B16.5 Calss 300

4. Avantages des brides à collerette soudée en titane ASME B16.5 :

Brides à collerette soudée en titaneoffrent une gamme d’avantages qui les rendent très recherchés dans diverses applications industrielles où les performances et la durabilité sont cruciales.

Résistance à la corrosion: Brides à collerette soudée en titanesont très résistants à la corrosion, même dans des environnements agressifs tels que l'eau de mer, les acides et les chlorures. Cela les rend idéaux pour les industries telles que le traitement chimique, la marine et le pétrole et le gaz offshore où la résistance à la corrosion est essentielle.

Rapport résistance/poids :Le titane présente un rapport résistance/poids élevé, ce qui rend les brides à collerette soudées en titane solides et durables tout en restant légères. Cela est avantageux dans les applications où une réduction du poids est souhaitable sans compromettre la résistance et les performances.

Résistance à haute température : Brides à collerette soudée en titaneIls peuvent supporter des températures élevées sans perdre leurs propriétés mécaniques. Ils conservent leur solidité et leur résistance à la corrosion à des températures élevées, ce qui les rend adaptés aux applications impliquant la chaleur et les cycles thermiques.

Biocompatibilité :Le titane est biocompatible et non toxique, ce qui rend les brides à souder en titane adaptées à une utilisation dans les équipements médicaux, la fabrication pharmaceutique et les industries de transformation des aliments où la pureté du produit est essentielle.

Longévité et durabilité :Le titane est connu pour sa durabilité et sa longue durée de vie. Les brides à collerette soudée en titane présentent une excellente résistance à la fatigue, à l'érosion et à l'usure, contribuant ainsi à réduire les coûts de maintenance et de remplacement au fil du temps.

Excellentes propriétés d’étanchéité :La finition de surface lisse des brides à collerette soudée en titane, obtenue par des procédés de décapage ou d'usinage, permet une étanchéité supérieure avec des joints ou d'autres composants de connexion. Cela permet d'éviter les fuites et de garantir des performances fiables dans les applications critiques.

Compatibilité avec d'autres métaux : Brides à collerette soudée en titanepeut être facilement soudé ou associé à d'autres métaux tels que l'acier inoxydable ou l'acier au carbone, permettant une polyvalence de conception et une compatibilité avec les systèmes existants.

5. Brides à collerette soudée en titane ASME B16.5 Température nominale

6. Paquets de brides à collerette soudée en titane

Prévention de la rouille

• Enveloppement VCI (Volatile Corrosion Inhibitor) : Brides en titanesont emballés dans du papier VCI pour éviter toute corrosion de surface pendant le transport. Ce matériau libère une vapeur chimique qui forme une couche protectrice sur les surfaces métalliques.
• Revêtement de graisse ou d'huile :Une légère couche de graisse ou d'huile peut être appliquée pour protéger les surfaces des brides, en particulier lors d'un transport sur de longues distances ou d'un stockage prolongé.

Protection physique

• Papier bulle ou mousse :Chaque bride est généralement enveloppée dans du papier bulle ou entourée de mousse pour amortir les chocs pendant le transport.
• Séparateurs de carton :Lorsque plusieurs brides sont emballées dans une même boîte, des séparateurs en carton sont utilisés pour éviter qu'elles ne se touchent et ne se rayent ou ne s'endommagent mutuellement.

Emballage extérieur robuste

• Caisses en bois ou en contreplaqué : brides en titanesont souvent expédiés dans des caisses en bois ou des boîtes en contreplaqué, qui offrent une protection solide contre les dommages mécaniques et sont empilables, facilitant une manipulation plus facile et plus sûre.
• Palettisation:Pour les commandes volumineuses, les brides peuvent être palettisées. Chaque palette est généralement emballée sous film rétractable pour sécuriser les boîtes ou les caisses pendant la manutention et l'expédition.

Imperméabilisation

• Des bâches en plastique:Les caisses ou boîtes extérieures sont souvent recouvertes d'une épaisse feuille de plastique pour les protéger de l'humidité, en particulier dans les environnements humides ou mouillés.

Étiquetage et documentation

• Étiquetage clair :Chaque colis est clairement étiqueté avec les instructions de manutention, les numéros de pièces et les détails de destination pour assurer une manipulation appropriée et faciliter le suivi.
•
• Documentation d'assurance qualité :Les certificats de qualité, les rapports de tests de matériaux et les certificats de conformité sont souvent inclus dans l’emballage ou fournis séparément pour garantir la traçabilité et la conformité aux normes de l’industrie.

7. Inspections des brides à collerette soudée en titane

Tests visuels (VT) :Il s’agit d’inspecter visuellement la surface de la soudure et de la bride pour détecter tout défaut visible tel que des fissures, de la porosité ou des profils de soudure inappropriés.

Contrôle par ultrasons (UT) :Cette technique utilise des ondes sonores à haute fréquence pour détecter les défauts internes du matériau, tels que les vides, les inclusions ou les fissures. Elle est particulièrement utile pour les sections plus épaisses des soudures en titane.

Examen radiographique (RT) :Cette méthode utilise des rayons X ou gamma pour produire des images de la structure interne de la soudure et de la bride. Elle est efficace pour détecter les défauts internes et évaluer la qualité de la soudure.

Test de particules magnétiques (MT) :La méthode MT est utilisée pour détecter les défauts de surface et proches de la surface dans les matériaux ferromagnétiques. Cependant, le titane n'étant pas ferromagnétique, cette méthode pourrait ne pas être applicable à moins qu'il n'y ait des matériaux magnétiques à proximité ou des revêtements pouvant être magnétisés.

Contrôle par ressuage/Ressuage par colorant (PT) :Le PT consiste à appliquer un colorant pénétrant sur la surface de la soudure, puis à éliminer l'excès de colorant pour révéler les défauts de surface. Cette méthode est utile pour détecter les petites fissures, la porosité et les fuites.

Contrôle par courants de Foucault (ET) :L'ET utilise l'induction électromagnétique pour détecter les défauts de surface et proches de la surface dans les matériaux conducteurs comme le titane. Il est utile pour détecter la corrosion, les fissures et les variations des propriétés des matériaux.

Émission acoustique (EA) :L'AE consiste à surveiller les émissions acoustiques d'un matériau sous contrainte afin de détecter des changements indiquant des défauts tels que des fissures ou des fuites. Elle peut être utilisée pour l'inspection des soudures et des matériaux de base.
