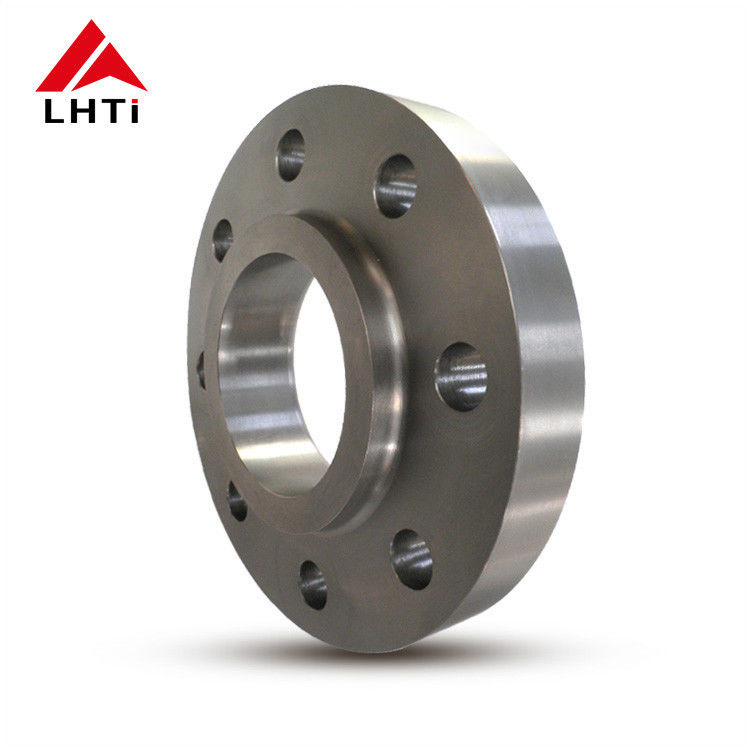

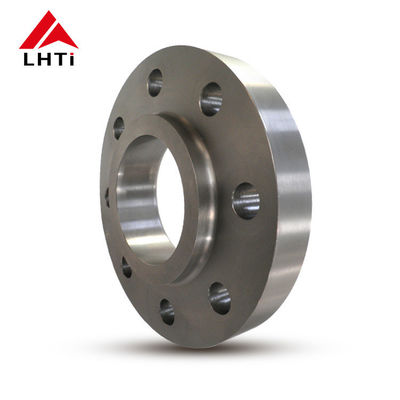

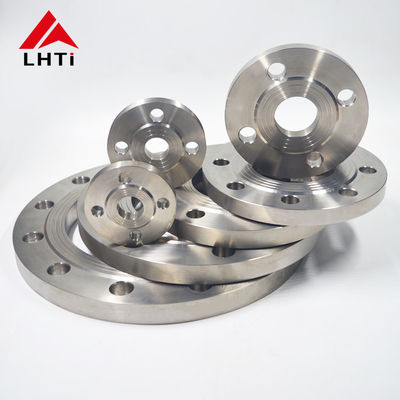

PN10 Gr2 Gr5 Titane dérapage sur bride face soulevée pour les services d'eau

2. Grades de la norme DIN 86029 Titane à couloir coulissant sur bride

1. Titane de catégorie 1:Connu pour sa grande ductilité, le titane de grade 1 est le titane le plus doux et le plus formable de tous les titanes commercialement purs.Il est principalement utilisé dans les applications qui nécessitent une résistance supérieure à la corrosion dans des environnements tels que l'industrie de transformation chimique.

2.

3. Titane de catégorie 2:C'est la qualité de titane la plus largement utilisée. Elle offre un bon équilibre entre résistance et ductilité, avec une excellente résistance à la corrosion.à l'exclusion des pièces détachées.

4.

5. Titane de catégorie 5 (Ti 6Al-4V):Il s'agit d'une qualité alliée et la plus couramment utilisée de tous les alliages de titane.Le titane de qualité 5 est utilisé dans des applications de haute résistance où la résistance à la chaleur et à la corrosion sont requises.

6.

7. Titane de catégorie 7:Dotée d'une excellente soudabilité et fabrication, cette qualité comprend le palladium pour une résistance accrue à la corrosion, en particulier contre les acides réducteurs et les attaques localisées dans les halogénures chauds.

8.

9. Titane de catégorie 12:Cette qualité offre une résistance thermique et une résistance améliorées par rapport à d'autres qualités commercialement pures.

10.

11. Titane de qualité 23 (Ti 6Al-4V ELI):Ce grade est similaire au grade 5 mais présente des interstitiels extrêmement bas (ELI), ce qui le rend préférable pour une plus grande ténacité à la fracture et une plus grande ductilité.Il est souvent utilisé dans les applications médicales et convient également pour les brides dans des situations critiques, des applications haut de gamme.

    • Titane: Le titane a une résistance exceptionnelle à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, les chlorures et les acides oxydants.Il forme une couche protectrice d'oxyde qui améliore sa résistance à la corrosion.
    • Acier inoxydable: l'acier inoxydable offre également une bonne résistance à la corrosion, mais pas dans la mesure du titane.Elle peut nécessiter des revêtements ou des traitements supplémentaires pour une protection accrue dans des environnements corrosifs..
    • Acier au carbone: l'acier au carbone est sensible à la corrosion, en particulier dans des conditions humides ou acides, et nécessite des revêtements ou des alliages pour la protection.
    • Inconel: Les alliages Inconel offrent une excellente résistance à l'oxydation et à la corrosion dans des environnements extrêmes, y compris à haute température et à haute pression.

3.Spécifications de la norme DIN 86029 sur la bride à coque en titane

4. Avantages des brides en titane à vis DIN86029:

Les brides coulissantes en titane présentent plusieurs avantages qui les rendent très adaptées à diverses applications industrielles:

Résistance à la corrosion:Le titane est réputé pour sa résistance exceptionnelle à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, les acides et les chlorures.Cette propriété assure la longévité et la fiabilité dans les environnements industriels corrosifs où les matériaux conventionnels pourraient échouer.

Ratio haute résistance/poids:Le titane possède un rapport résistance/poids supérieur à celui de l'acier et de nombreux autres métaux.Cette caractéristique permet aux brides coulissantes en titane de fournir des performances robustes tout en étant légèresIl est particulièrement avantageux dans les applications où la réduction du poids est essentielle, comme les industries aérospatiale et maritime.

Résistance à haute température:Le titane conserve ses propriétés mécaniques et sa résistance à la corrosion à des températures élevées, jusqu'à environ 600 ° C, selon la qualité.Cela rend les brides coulissantes en titane adaptées aux applications impliquant des températures élevées, tels que le traitement chimique et la production d'énergie thermique.

Biocompatibilité:Le titane est biocompatible et non toxique, ce qui le rend approprié pour une utilisation dans des industries telles que les produits pharmaceutiques, la transformation alimentaire et les dispositifs médicaux où la pureté et la sécurité des produits sont primordiales.

Faible expansion thermique:Le titane a un faible coefficient de dilatation thermique par rapport à l'acier, ce qui peut réduire le risque de fuites et de défaillances dans les systèmes de tuyauterie en raison des variations de température.

Longévité et durabilité:Le titane est connu pour son excellente durabilité et sa résistance à la dégradation dans le temps, assurant une durée de vie plus longue et des coûts d'entretien réduits par rapport à d'autres matériaux.

Facilité de fabrication:Le titane peut être facilement usiné, soudé et formé en formes complexes, ce qui permet des conceptions et configurations personnalisées pour répondre aux exigences spécifiques du projet.

d'une épaisseur n'excédant pas 1 mmLe titane est non magnétique et non étincelant, ce qui le rend approprié pour des applications où ces propriétés sont avantageuses,par exemple dans des équipements électroniques sensibles ou dans des environnements à risque d'explosion.

Compatibilité avec l'environnement:Le titane est respectueux de l'environnement en raison de sa résistance à la corrosion, de sa longévité et de sa capacité à être recyclé, ce qui réduit son impact environnemental sur son cycle de vie.

5Le procédé de fabrication des brides en titane à vis DIN 86029:

Sélection du matériau:

L'alliage de titane: le processus commence par la sélection de l'alliage de titane approprié en fonction des exigences de l'application.15Pd), choisis pour leurs propriétés mécaniques spécifiques, leur résistance à la corrosion et d'autres caractéristiques pertinentes.

Coupe et formage:

Préparation des matières premières: les billets ou barres en titane sont coupés en longueur appropriée en fonction des dimensions de la bride requises.

Forgeage ou laminage: le matériau en titane est chauffé à une température optimale et façonné à l'aide de techniques de forgeage ou de laminage pour former les blancs initiaux de la bride.Cela inclut la formation du cou et de la face de la bride.

Machinerie de traitement:

Tourner et fraisage: Les blancs de titane forgés ou laminés subissent des opérations d'usinage de précision.Il s'agit notamment de tourner pour obtenir le diamètre extérieur désiré (OD) et de frayer pour créer la face de la bride (face soulevée), face plate, ou joint de type anneau selon les spécifications ASME B16.5).

Perçage: des trous sont percés dans la bride pour accueillir les boulons et assurer un bon alignement avec les tuyaux de raccordement.

Préparation de la soudure:

Les extrémités de la bride du cou de la soudure, en particulier la zone où elle se connecte au tuyau, sont bissules pour faciliter le soudage.

Pour le soudage:

Processus de soudage: Les brides de cou de soudure en titane sont généralement soudéses par soudage TIG (gaz inerte de tungstène) ou par des méthodes similaires adaptées aux alliages de titane.Le soudage est effectué avec soin pour maintenir une atmosphère protégée (argon ou hélium) afin d'éviter la contamination et l'oxydation, ce qui peut compromettre la résistance à la corrosion du titane.

Inspection des soudures: l'inspection post-soudure comprend des méthodes d'essai non destructif (NDT) telles que les tests de pénétration des colorants ou les tests par ultrasons pour vérifier l'intégrité des soudures.

Traitement thermique (le cas échéant):

Rechauffage: en fonction de l'alliage de titane et des exigences spécifiques, le rechauffage ou le traitement thermique de soulagement des contraintes peuvent être appliqués pour optimiser les propriétés du matériau et réduire les contraintes résiduelles.

Inspection finale et essais:

Inspection dimensionnelle: Chaque bride du cou de soudure est soumise à des contrôles dimensionnels rigoureux pour s'assurer qu'elle respecte des tolérances et des spécifications précises, y compris celles fixées par l'ASME B16.5.

Inspection visuelle et de surface: les inspections visuelles garantissent qu'il n'y a pas de défauts ou d'imperfections de surface susceptibles d'affecter les performances ou l'intégrité.

Test de pression: des essais de pression hydrostatique ou pneumatique peuvent être effectués pour vérifier l'intégrité de la pression et la résistance aux fuites de la bride dans des conditions spécifiées.

Traitement de surface et finition:

Couche de surface: en fonction de l'application, des traitements de surface tels que la passivation ou l'anodisation peuvent être appliqués pour améliorer davantage la résistance à la corrosion ou améliorer la finition de la surface.

Marquage et identification: chaque bride est marquée avec des informations essentielles telles que la qualité du matériau, la taille, la classe de pression et l'identification du fabricant pour la traçabilité.

Emballage et expédition

Une fois que les inspections et les essais sont terminés de manière satisfaisante, les brides du cou en titane sont soigneusement emballées pour éviter tout dommage pendant le transport et le stockage.Ils sont ensuite expédiés aux clients ou aux centres de distribution..

6- Différents types de faces de brides en titane:

Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être égale ou supérieure à:

1. Conception:

   • Surface surélevée: une bride à face surélevée a une petite portion autour du trou forée légèrement plus grande que le diamètre du tuyau.
   • Surface d'étanchéité: la face surélevée sert de surface d'étanchéité principale sur laquelle repose le joint. Elle fournit un joint serré lorsqu'elle est comprimée contre la bride d'accouplement.

2. Les avantages:

   • Séchage amélioré: la conception de la face surélevée concentre la compression du joint dans une zone plus petite, améliorant l'efficacité du joint.
   • Protection: la face surélevée aide à protéger la surface de la bride contre les dommages lors de la manipulation et de l'installation.

3. Applications:

   • Commune: Les brides à face surélevées sont plus courantes dans les applications industrielles standard où un joint fiable et sans fuite est essentiel.
   • Pressions: Convient pour des applications à haute pression car la face surélevée permet une meilleure compression du joint.

Pour les pièces de rechange, le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange.

1. Conception:

   • Surface lisse: les brides à face plate ont une surface plane ou lisse sans saletés ni surfaces surélevées autour du trou.
   • Surface d'étanchéité: l'étanchéité est obtenue en plaçant le joint directement sur la surface plane de la bride.

2. Les avantages:

   • Facilité d'alignement: Les brides à face plate sont plus faciles à aligner pendant l'assemblage car il n'y a pas de surfaces surélevées à gérer.
   • Économie d'espace: elles nécessitent moins d'espace que les brides à face élevée, ce qui peut être avantageux dans les installations serrées.

3. Applications:

   • Spécialisées: Les brides à face plate sont généralement utilisées dans des applications à basse pression et non critiques où les exigences d'étanchéité sont moins strictes.
   • Les joints spéciaux peuvent nécessiter des joints spéciaux (tels que des joints à face entière) qui couvrent toute la face de la bride pour assurer un bon scellement.

Choisir entre le visage relevé et le visage plat:

• Exigences en matière de pression et d'étanchéité: les brides à face soulevée sont préférées pour les applications à haute pression où un joint fiable est essentiel.Les brides à face plate conviennent aux applications à basse pression ou lorsque les contraintes d'espace sont préoccupantes.

• Sélection du joint: le choix du joint (comme le joint à anneau ou à face pleine) dépend du type de flange (RF ou FF) et des exigences d'application en matière d'intégrité du joint.

7Applications de la norme DIN 86029 sur les brides à dérapage par câble:

Traitement chimique: La résistance à la corrosion du titane rend les brides glissantes à bouton en titane DIN86029 idéales pour le traitement de produits chimiques et d'acides corrosifs dans les usines de traitement chimique.Ils sont utilisés dans les pipelines, réacteurs et réservoirs de stockage où la résistance aux attaques chimiques est critique.

Industrie pétrolière et gazière: dans les plates-formes offshore, raffineries et pipelines, ces brides sont utilisées en raison de la capacité du titane à résister à l'eau de mer, aux hydrocarbures,et des conditions environnementales difficiles sans corrosionIls sont utilisés dans les systèmes de tuyauterie, les échangeurs de chaleur et les récipients sous pression.

Aérospatiale: Le poids léger et le rapport résistance/poids élevé du titane rendent les brides glissantes à moyeu en titane DIN 86029 adaptées aux applications aérospatiales.lignes de carburant, et des composants structurels où la réduction du poids et la durabilité sont essentielles.

Industrie maritime: les brides en titane sont résistantes à la corrosion de l'eau de mer, ce qui les rend précieuses dans les applications maritimes.et des plates-formes offshore où la résistance à la corrosion est cruciale.

Équipement médical:La biocompatibilité du titane le rend approprié pour des applications médicales telles que les équipements de traitement pharmaceutique et les systèmes de distribution de gaz médical où la pureté et la sécurité du produit sont primordiales.

Industrie alimentaire et des boissons: l'inertie et la résistance au corrosion du titane le rendent adapté à la manipulation de produits alimentaires et de boissons.Les brides à coque en titane DIN 86029 sont utilisées dans les équipements de traitement, des réservoirs de stockage et des systèmes de tuyauterie dans les usines de transformation alimentaire.

Génération d'énergie: Ces brides sont utilisées dans les centrales électriques, y compris les installations nucléaires et les combustibles fossiles, où elles sont exposées à des températures élevées et à des environnements corrosifs.La capacité du titane à maintenir ses propriétés à des températures élevées le rend approprié pour ces applications.

Protection de l'environnement: la résistance du titane à la corrosion et aux produits chimiques le rend utile dans les applications de protection de l'environnement telles que les stations de traitement des eaux usées et les systèmes de contrôle de la pollution.
