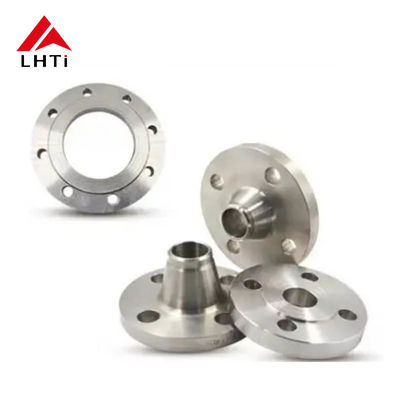

Titane ASME B16.5 GR1 GR2 GR5 Franges de cou de soudure en titane RF pour les applications industrielles

Titane ASME B16.5 GR1 GR2 GR5 Franges de cou de soudure en titane RF pour les applications industrielles

1. ASME B16.5 Flanges en titane

ASME B16.5 est une norme développée par l'American Society of Mechanical Engineers (ASME) qui fournit des spécifications pour les brides de tuyauterie et les raccords à brides.y compris le titane, et fournit des dimensions, des tolérances et des valeurs de pression et de température pour les brides.

Lorsque le titane est spécifié pour les brides conformément à la norme ASME B16.5, il désigne généralement les brides en alliage de titane qui satisfont aux exigences mécaniques et chimiques énoncées par la norme.Le titane est souvent utilisé dans ces applications en raison de son rapport résistance/poids élevé, une excellente résistance à la corrosion (surtout dans les environnements corrosifs tels que l'eau de mer et les produits chimiques) et des propriétés légères.

Les éléments clés de la bride en titane ASME B16.5:

Les types de brides:

Les brides de cou de soudure (WN): elles sont généralement utilisées pour les applications à haute pression où la bride doit être soudée à un tuyau.

Flanches glissantes (SO): elles sont conçues pour glisser sur le tuyau et sont ensuite soudés.

Flanges aveugles (BL): Utilisées pour sceller l'extrémité d'un tuyau ou d'un récipient sous pression.

Les brides filetées en titane sont souvent utilisées lorsque le soudage n'est pas possible.

Flanches de soudage à prise (SW): semblables aux brides glissantes mais avec une prise pour faciliter le soudage, couramment utilisées dans les tuyaux de plus petit diamètre.

Flanches articulaires de la hanche (LJ): elles sont utilisées avec une extrémité de bout pour les systèmes qui peuvent devoir être démontés ou nettoyés fréquemment.

2Paramètres techniques:

3Les avantages de l' utilisation des brides en titane

Un lien solide et fiable

• Renforcement de la résistance: La conception d'une bride de cou de soudure, avec son cou conique qui passe progressivement dans le tuyau, assure une connexion solide et transparente.Cette conicité réduit la concentration de contrainte au niveau du joint et assure un transfert en douceur de la pression et des contraintes du tuyau à la bride.
• Aucun élévateur de contrainte: en raison du conique continu du cou à la bride, la soudure est moins sujette à la formation de élévateurs de contrainte, ce qui réduit le risque de défaillance sous pression.

Une meilleure résistance aux fuites

• Transition en douceur: la transition graduelle de la bride du cou de la soudure assure un trou intérieur en douceur, ce qui minimise les turbulences et réduit la probabilité de fuites.Cette douceur est particulièrement importante dans les systèmes à haute pression ou à haute température où une fuite pourrait avoir de graves conséquences sur la sécurité et le fonctionnement..
• Distribution de la pression: la conception permet une meilleure distribution de la pression, en particulier dans les applications critiques où les fuites seraient dangereuses ou coûteuses.

Facilité d'entretien

• Réutilisabilité: Les brides de cou de soudure peuvent être réutilisées dans de nombreux cas car la bride et le tuyau sont soudés de manière à pouvoir être facilement coupés et ré-soudés si nécessaire.Ceci est particulièrement utile dans les systèmes où le démontage et le remontage peuvent être nécessaires au fil des ans..
• Moins susceptibles d'échec: en raison de la forte connexion et de la résistance élevée à la fatigue, les brides de cou de soudure ont généralement une durée de vie plus longue et nécessitent une maintenance moins fréquente.

Versatilité dans les applications

• Variété de pressions: Les brides de cou de soudure sont disponibles dans différentes pressions, ce qui les rend adaptées à un large éventail d'applications, des systèmes à basse pression aux systèmes à haute pression.
• Adaptable à différentes tailles et matériaux: ils peuvent être utilisés dans des systèmes avec différentes tailles et matériaux de tuyaux, ce qui les rend polyvalents pour de nombreuses applications industrielles, y compris les tuyaux à haute température,à haute pression, et environnements corrosifs.
• Variété d'options de soudage: la conception de la bride du cou de la soudure permet différents types de méthodes de soudage, telles que le soudage à bout ou le soudage à prise,en fonction des exigences spécifiques de la demande.

Une plus grande durabilité dans des environnements difficiles

• Résistance à la corrosion: Les brides de cou de soudure sont souvent fabriquées à partir de matériaux très résistants à la corrosion (par exemple, l'acier inoxydable, les aciers alliés ou les revêtements spécialisés).Cela les rend idéales pour une utilisation dans des environnements difficiles., y compris les usines chimiques, les systèmes maritimes et les oléoducs et gazoducs.
• Résistance à haute température et haute pression: elles peuvent résister à des températures et pressions de fonctionnement élevées sans compromettre l'intégrité structurelle,les rendant adaptés à des applications critiques dans les centrales électriques, des raffineries et d'autres industries où les conditions extrêmes sont courantes.

Réduit la fatigue et le stress

• Sentier de débit lisse: la conception conique de la bride du cou de soudure garantit que la contrainte et la pression du tuyau sont réparties uniformément, réduisant ainsi le risque de fatigue au fil du temps.Cela rend les brides de cou de soudure idéales pour les applications à haute tension où les vibrations, l'expansion thermique ou les contraintes mécaniques sont préoccupantes.
• Élimine la concentration de stress: Contrairement à d'autres brides qui peuvent avoir des coins tranchants ou des transitions brusques, les brides de cou de soudure éliminent les points de concentration de stress,rendre la connexion plus durable sous des charges et des conditions variables.

Meilleur alignement et ajustement

• Alignement de précision: la conception de la bride de cou de soudure assure que le tuyau et la bride s'alignent précisément, ce qui se traduit par une soudure plus précise et plus solide.Cela réduit les risques de problèmes d'alignement pendant l'installation et assure un meilleur joint global.

4. Processus de fabrication des brides de cou de soudure:

Le processus de fabrication des brides de cou de soudure (brides de cou de soudure) implique plusieurs étapes, allant de la sélection des matières premières à l'usinage et aux essais finaux.Les brides de cou de soudure sont un type de bride de tuyauterie utilisée dans les applications à haute pressionIls sont généralement forgés ou coulés, puis usinés à des dimensions précises.

Sélection du matériel

La première étape de la fabrication des brides de cou est la sélection de la matière première appropriée.et les conditions environnementalesLes matériaux courants sont:

• Acier au carbone (par exemple, ASTM A105)
• Acier allié (par exemple, ASTM A182)
• Acier inoxydable (par exemple, ASTM A312)
• Titane (par exemple, ASTM B381 pour les brides en titane)
• Légures de nickel (par exemple, Inconel, Monel)

Le matériau est généralement disponible sous forme de billets, qui sont de grandes barres métalliques qui sont ensuite forgées en forme de bride.

Forgeage

La forge est la principale méthode utilisée pour former la forme initiale de la bride de cou de soudure.généralement entre 800°C et 1250°C (selon le matériau)Le billet chauffé est ensuite placé dans une matrice de forgeage, où il est soumis à une pression à l'aide d'un marteau ou d'une presse hydraulique.

Le processus de forgeage assure que le matériau a une structure à grains fins, ce qui améliore la résistance et la ténacité de la bride.Le résultat est une forme rugueuse de la bride avec un long cou qui sera plus tard soudé au tuyau.

La taille et la mise en forme

Après le forgeage, la forme de la bride rugueuse est découpée et façonnée pour enlever l'excès de matériau.Le cou de soudure (la longue partie conique qui s'intègre dans le tuyau) est également façonné.

Le découpage peut impliquer:

• Traitement pour affiner la forme de base et préparer la bride pour les étapes suivantes.
• Traitement thermique pour soulager les contraintes du processus de forgeage.

Traitement thermique (facultatif)

Après la forge et la mise en forme, les brides de cou de soudure sont souvent traitées thermiquement pour améliorer leurs propriétés mécaniques, telles que la dureté, la résistance et la ténacité.Le procédé de traitement thermique consiste à chauffer la bride à une température spécifique, puis à la refroidir de manière contrôlée (Par exemple, refroidissement à l'air, refroidissement à l'eau ou refroidissement au four).

Les traitements thermiques peuvent inclure:

• Annealing: Utilisé pour ramollir le matériau et soulager les contraintes internes.
• Normalisation: chauffage à haute température suivie d'un refroidissement par air pour affiner la structure du grain et améliorer la résistance.
• Éteindre et tempérer: chauffer la bride à une température spécifique, puis l'éteindre dans de l'eau ou de l'huile, puis la tempérer pour obtenir la dureté et la résistance souhaitées.

Le procédé de traitement thermique garantit que la bride du cou de soudure satisfait aux propriétés mécaniques requises pour l'application spécifique.

Machinerie

L'usinage est essentiel pour s'assurer que la bride a les dimensions exactes requises par les normes de l'industrie telles que ASME B16.5 ou DIN.la bride est usinée pour répondre aux spécifications suivantes::

• Face de la bride: la surface qui s'accorde avec le joint ou la bride de raccordement.
• Trous de boulons: Forés à la taille et au nombre appropriés (généralement disposés dans un motif de boulons circulaire).
• Forage: le diamètre intérieur de la bride, qui correspond au diamètre du tuyau auquel elle sera soudés.
• Conicité du cou de la bride: la conicité du cou de la bride (la partie de la bride qui se connecte au tuyau) est soigneusement usinée pour assurer un soudage et un alignement appropriés.

Les procédés d'usinage courants comprennent:

• Tourner: Utilisé pour obtenir le diamètre et le cône désirés du cou de la bride.
• Fraisage: Utilisé pour le motif des trous de boulons et la face de la bride.
• Perçage: utilisé pour créer des trous de boulons.
• Le broyage: pour une finition de précision, en particulier sur la face ou le cou de la bride.

Finition de surface

Après l'usinage, la bride peut subir une finition de surface pour assurer des surfaces lisses pour un meilleur scellement lorsqu'elle est appariée à d'autres brides.

• Le broyage pour assurer une surface lisse et uniforme.
• Polissage pour une finition de meilleure qualité (en particulier pour l'acier inoxydable ou d'autres alliages résistants à la corrosion).
• Le soufflage par soufflage ou le soufflage par perles: pour éliminer toute oxydation et toute écaille formée au cours du traitement thermique.

La finition de surface est particulièrement importante pour les applications où des joints serrés sont nécessaires, comme dans les systèmes à haute pression ou sous vide.

Inspection et contrôle qualité

Une fois la bride entièrement usinée, elle est soumise à une série d'inspections et d'essais pour s'assurer qu'elle respecte les normes requises:

• Inspection dimensionnelle: pour vérifier que la bride répond à la taille correcte, au motif du trou de boulon et à l'épaisseur, en utilisant des outils tels que des étriers, des micromètres et des machines de mesure des coordonnées (CMM).
• Tests non destructifs: les méthodes courantes sont les suivantes:
  • Test ultrasonique (UT): pour détecter les défauts internes ou les fissures.
  • Test de particules magnétiques (MPT): pour détecter les fissures de surface ou proches de la surface.
  • Test de pénétration des colorants (DPT): pour détecter les défauts de rupture de surface.
• Épreuves de pression: dans certains cas, les brides sont soumises à des essais de pression pour s'assurer qu'elles peuvent résister à la pression nominale requise.

Le contrôle de la qualité est essentiel pour vérifier que la bride fonctionne comme prévu dans son environnement de service prévu.

Emballage et livraison

Une fois que les brides du cou de soudure ont passé l'inspection, elles sont nettoyées, recouvertes (si nécessaire, pour éviter la corrosion) et emballées pour la livraison.L'emballage protège les brides contre les dommages lors du transport et de la manutentionLa documentation, telle que les certificats de matériaux et les rapports d'inspection, peut également accompagner les brides afin d'assurer la traçabilité et la conformité aux normes de l'industrie.

5. Applications

La bride en titane LHTi est conçue pour résister à des températures et à des pressions élevées, ce qui la rend très fiable pour différentes applications.Il est fabriqué en titane de haute qualité, résistant à la corrosion et offrant une grande résistance.Le traitement de surface du produit comprend le polissage, le sablage, l'anodisation et plus encore, ce qui le rend durable et durable.

Le produit est livré avec une quantité minimale de commande de 1 pièce, et il est disponible à un prix de 35 $ à 125 $.Il est emballé dans un emballage en bois pour une livraison sûre et a un délai de livraison de 10 jours.Les conditions de paiement du produit comprennent T/T, L/C et autres options.

La bride en titane LHTi est adaptée à différents scénarios d'application, notamment:

• Pipeline: le produit est utilisé dans les applications de pipeline, y compris les pipelines de pétrole et de gaz, les pipelines d'eau, etc. Il aide à connecter différentes sections du pipeline,assurer le bon débit des fluides.
• Pétrole: La bride en titane LHTi est utilisée dans l'industrie pétrolière pour différentes applications, y compris le raffinage, le forage et plus encore.Il convient à une utilisation dans des environnements à haute température et haute pression, ce qui le rend très fiable.
• Chimique: le produit est utilisé dans l'industrie chimique pour différentes applications, y compris le traitement, le transport, etc. Il est résistant à la corrosion,le rendant adapté à une utilisation dans des environnements corrosifs.

La bride en titane LHTi est hautement fiable et adaptée à différentes applications.d'une capacité de production de 10000, le produit est facilement disponible pour répondre aux besoins de différents clients.
