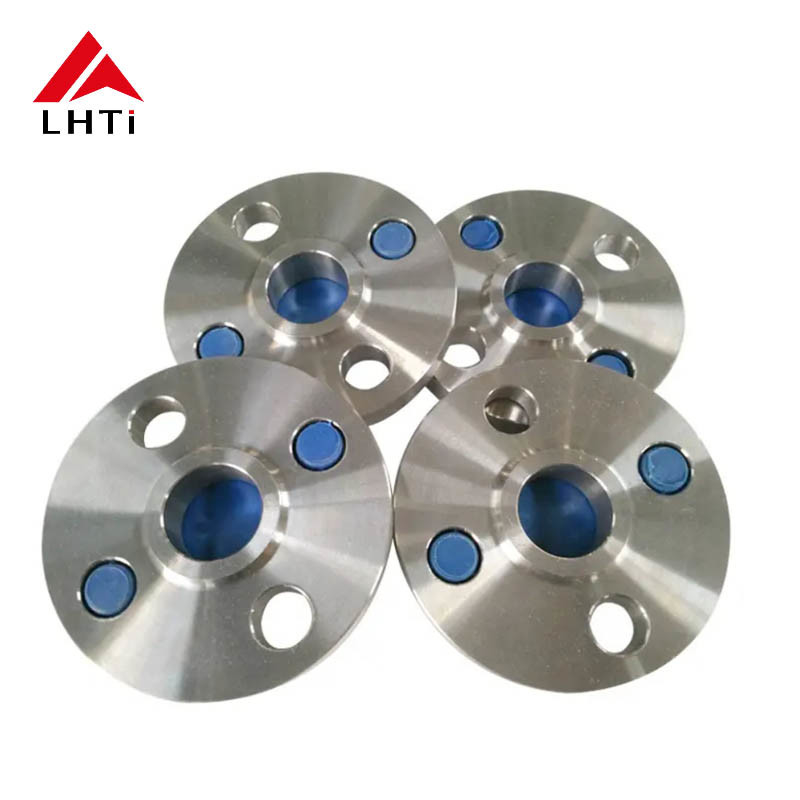

Grade 5 Grade 7 Flange du cou de soudure WNRF face soulevée Cou de soudure ASME B16.5 Classe 150 pour les pipelines

Grade 5 Grade 7 Flange du cou de soudure WNRF face soulevée Cou de soudure ASME B16.5 Classe 150 pour les pipelines

1. ASME B16.5 Flanches de cou de soudure en titane de classe 150:

Pour les véhicules à moteur à combustion

Portée: L'ASME B16.5 couvre les dimensions, les tolérances, les matériaux, le marquage et les essais des brides de tuyauterie et des raccords à brides.

Classe 150: Les brides de classe 150 sont conçues pour résister à des pressions inférieures par rapport aux classes supérieures telles que la classe 300 ou 600.Ils sont conçus pour des pressions allant jusqu'à 150 livres par pouce carré (psi) à température ambiante.

Titane de qualité:

Titane de grade 5 (Ti-6Al-4V, Ti Gr5): L'alliage de titane de grade 5 est un alliage de titane et d'aluminium.le rendant adapté à l'aérospatiale, des applications marines et de traitement chimique.

Titane de grade 7 (Ti Gr7): Comme mentionné précédemment, le titane de grade 7 contient du palladium, ce qui améliore sa résistance à la corrosion dans des environnements réducteurs et légèrement oxydants.Il est couramment utilisé dans le traitement chimique et les applications maritimes.

Caractéristiques de conception:

Flange de cou de soudure (WNRF): Une flange de cou de soudure a un moyeu conique et est soudé à la fente à un tuyau.

Face soulevée (RF): la face soulevée fournit une surface d'accouplement pour le joint, contribuant à créer un joint entre la bride et le tuyau ou le raccord adjacent.

Applications:

Traitement chimique: Ces brides de cou de soudure en titane conviennent aux industries de traitement chimique où la résistance aux produits chimiques corrosifs et aux températures élevées est essentielle.

Aérospatiale: Le titane de grade 5 est utilisé dans l'aérospatiale en raison de son rapport résistance-poids élevé et de sa résistance aux températures élevées.

Marine: le titane de qualité 7 est idéal pour les applications marines où la résistance à la corrosion de l'eau de mer est essentielle.

Qualité et conformité:

Certificats de matériaux: les fabricants fournissent des certificats de matériaux confirmant la conformité aux spécifications et aux normes, garantissant la qualité et la traçabilité des alliages de titane utilisés.

Test: Les brides sont soumises à divers tests tels que les tests ultrasoniques (UT), les tests hydrostatiques et les inspections dimensionnelles pour s'assurer qu'elles répondent aux exigences et aux normes de performance spécifiées.

2Matériau en titane

Les alliages de titane sont connus pour leur excellente résistance à la corrosion, en particulier dans des environnements agressifs comme l'eau de mer, le chlore et les acides.Ce qui les rend idéales pour l'aérospatiale., le traitement chimique et les applications offshore.

Les alliages de titane couramment utilisés dans les brides comprennent le titane de grade 2 (titane pur commercial) et le titane de grade 5 (Ti-6Al-4V, un alliage avec de l'aluminium et du vanadium pour une résistance accrue).

Les brides en titane offrent généralement une résistance à la corrosion dans des environnements où les aciers inoxydables peuvent échouer ou nécessiter des matériaux plus coûteux et plus lourds.

3- Certificats pour les brides de cou en titane:

Certificats pour les brides du cou en titane:

Certificat EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesIl est délivré par le fabricant et vérifie que le matériau satisfait aux normes requises.

Certificat de matières premières:

Ce certificat fournit des informations détaillées sur les matières premières utilisées dans la fabrication des brides en titane.et tous les résultats des essais de matériaux applicablesCela garantit la traçabilité et le contrôle de la qualité dès la phase initiale d'approvisionnement en matériaux.

Détection de défaut par ultrasons à 100%:

L'essai par ultrasons (UT) est une méthode d'essai non destructive utilisée pour détecter les défauts internes et de surface des brides en titane.Une couverture UT de 100% signifie que toutes les brides sont soumises à des tests approfondis pour s'assurer qu'il n'y a pas de défauts qui pourraient compromettre leur intégrité structurelle ou leurs performances..

Test hydrostatique:

Cette épreuve consiste à pressuriser la bride en titane avec de l'eau ou un autre liquide à un niveau de pression prédéterminé.Il évalue la capacité de la bride à résister à la pression sans fuite ou déformation, en veillant à ce qu'il réponde aux pressions nominales et aux exigences de sécurité spécifiées.

Rapport d'inspection effectué par un tiers:

Ce rapport est réalisé par un organisme ou une autorité de contrôle indépendant et fournit une évaluation impartiale de la qualité des brides en titane.confirmant la conformité avec les normes applicablesIl ajoute de la crédibilité aux processus d'assurance qualité du fabricant.

4. Spécification de la bride de cou de soudure en titane de la classe 150 ANSI B16.5

5. de titane:

Titane de catégorie 5 (Ti-6Al-4V):

Composition: Le titane de grade 5 est un alliage alpha-bêta composé de 90% de titane, 6% d'aluminium et 4% de vanadium.Cette composition offre un équilibre des propriétés qui en font l'alliage de titane le plus largement utilisé.

Résistance: Il offre un excellent rapport résistance/poids, ce qui le rend approprié pour les applications aérospatiales, maritimes et industrielles où la résistance au poids léger est essentielle.

Résistance à la corrosion: Le titane de grade 5 a une bonne résistance à la corrosion, bien que pas aussi élevée que le titane pur (grade 1).

Résistance à la température: Il conserve ses propriétés à des températures élevées, ce qui le rend adapté aux applications dans les turbines à gaz, les systèmes d'échappement et autres environnements à haute température.

Applications: Composants aérospatiaux (chambres d'avion, moteurs à réaction), équipements maritimes, implants médicaux, composants automobiles, équipements sportifs et machines industrielles.

Titane de qualité 7 (Ti-0,15Pd):

Composition: Le titane de grade 7 est un alliage de titane avec 0,15% de palladium ajouté, ce qui améliore sa résistance à la corrosion.

Résistance à la corrosion: le titane de grade 7 est très résistant à la corrosion dans des environnements réducteurs et légèrement oxydants, y compris les chlorures.

Soudabilité: il offre une bonne soudabilité, ce qui le rend adapté aux applications nécessitant une fabrication et un assemblage.

Résistance: le titane de grade 7 a une résistance inférieure à celle de grade 5, mais il est toujours suffisant pour de nombreuses applications.

Applications: traitement chimique, dessalement, environnement marin et autres applications où une résistance supérieure à la corrosion est requise.Il est également utilisé dans les implants médicaux où la biocompatibilité et la résistance à la corrosion sont essentielles.

6Inspection de la bride du cou de soudure en titane

Test visuel (VT): Il s'agit d'inspecter visuellement la surface de la soudure et de la bride pour détecter tout défaut visible tel que des fissures, des porosités ou des profils de soudure incorrects.

Test ultrasonique (UT): Cette technique utilise des ondes sonores à haute fréquence pour détecter les défauts internes du matériau, tels que des vides, des inclusions ou des fissures.Il est particulièrement utile pour les sections plus épaisses de soudures en titane.

Test radiographique (RT): Cette méthode utilise des rayons X ou des rayons gamma pour produire des images de la structure interne de la soudure et de la bride.Il est efficace pour détecter les défauts internes et évaluer la qualité de soudage.

Test de particules magnétiques (MT): MT est utilisé pour détecter les défauts de surface et de quasi-surface dans les matériaux ferromagnétiques.Cette méthode peut ne pas être applicable à moins qu'il n'y ait des matériaux magnétiques à proximité ou des revêtements pouvant être magnétisés..

Test de pénétrant/pénétrant de teinture (PT): le PT consiste à appliquer un pénétrant de teinture à la surface de la soudure, puis à enlever l'excès de teinture pour révéler les défauts de rupture de surface.Cette méthode est utile pour détecter de petites fissures, la porosité et les fuites.

Test de courant de tourbillon (ET): l'ET utilise l'induction électromagnétique pour détecter les défauts de surface et proches de la surface dans les matériaux conducteurs comme le titane.et variations des propriétés des matériaux.

Émission acoustique (AE): l'AE consiste à surveiller les émissions acoustiques d'un matériau soumis à des contraintes afin de détecter les changements indiquant des défauts tels que des fissures ou des fuites.Il peut être utilisé à la fois pour la soudure et l'inspection des matériaux de base.
