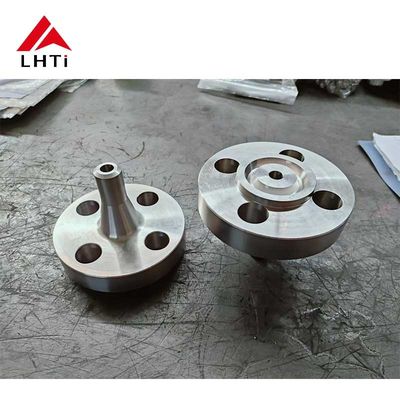

ASME B16.5 Grade 1 Titane Grade 2 Longue bride à cou de classe 2500 Bride en titane dans le système de tuyauterie industrielle

ASME B16.5 Grade 1 Titane Grade 2 Longue bride à cou de classe 2500 Bride en titane dans le système de tuyauterie industrielle

Les brides en titane, en particulier les brides à long cou de soudage de la classe 2500 ANSI/ASME B16.5, sont largement utilisées dans les produits à haute pression, à haute résistance,et environnements corrosifs en raison de l'excellente performance du matériauCes brides, fabriquées à partir de titane de qualité 1 et de titane de qualité 2, sont des composants essentiels dans des industries comme l'aérospatiale, le traitement chimique, le génie marin et la production d'énergie.Nous allons approfondir les caractéristiques, les applications et les avantages de ces brides en titane, en mettant particulièrement l'accent sur les différences entre le titane de catégorie 1 et de catégorie 2.

1- Vue d'ensemble du matériau: titane de catégories 1 et 2:

Le titane est connu pour sa résistance remarquable à la corrosion et son rapport résistance/poids.chacune ayant des propriétés distinctes adaptées à différentes applications.

• Le titane de grade 1 est un titane pur commercialisé avec une excellente formabilité et une résistance à la corrosion.mais il est idéal pour les applications où la résistance à la corrosion dans l'eau de merLa qualité 1 est également privilégiée pour les applications nécessitant un matériau léger mais résistant.

• Le titane de grade 2 offre une meilleure résistance que le titane de grade 1, ce qui le rend approprié pour les applications nécessitant une résistance, une durabilité et une résistance à la fatigue plus élevées.Il est couramment utilisé dans les industries qui exigent des matériaux pour résister à des contraintes plus élevées et des conditions environnementales extrêmes, tout en maintenant un équilibre de résistance à la corrosion.

2. Spécifications et caractéristiques de la bride:

La norme ANSI/ASME B16.5 décrit les spécifications des brides utilisées dans les systèmes haute pression.et la bride à cou de soudure longue de classe 2500 est spécialement conçue pour les applications nécessitant des performances supérieures en termes de pressionLes caractéristiques et spécifications suivantes définissent ces brides en titane:

• Classement de pression de la classe 2500: Ces brides sont classées pour la classe 2500, ce qui signifie qu'elles peuvent résister jusqu'à 2500 livres par pouce carré (psi).Cette classification de haute pression les rend appropriés pour les applications à haute tension où les brides conventionnelles peuvent ne pas fonctionner adéquatement.

• Conception de la bride: la conception du cou de soudure longue offre un cou étendu qui permet des connexions douces et sans stress aux tuyaux.Cette conception minimise le risque de fuites et assure une résistance mécanique robuste sous pressionLe long cou permet également un alignement facile avec le système de tuyauterie.

• Types de faces de brides: Ces brides sont disponibles avec plusieurs types de faces, notamment:

  • Face surélevée (RF): offre une légère saillie de la face de la bride pour une meilleure étanchéité lorsque la bride est boulonnée à une autre.
  • Joints de type anneau (RTJ): fournit une rainure sur la face de la bride pour un joint d'anneau métallique pour créer un joint à haute pression.
  • Face plate (FF): présente une surface d'étanchéité plane qui la rend idéale pour les applications à basse pression et les situations non critiques.

• La gamme de tailles: ANSI/ASME B16.5 Classe 2500 Longues flanges de cou de soudure sont disponibles dans une large gamme de tailles allant de 1/2 " (15 NB) à 48 " (1200 NB), répondant à des applications industrielles à petite et grande échelle.

3. Applications des brides en titane:

En raison de leurs propriétés exceptionnelles, les brides de titane de qualité 1 et de titane de qualité 2 sont utilisées dans les industries qui nécessitent des matériaux fiables et durables dans des conditions difficiles.Certaines applications courantes comprennent::

• Industrie maritime: le titane est très résistant à la corrosion de l'eau de mer, ce qui en fait un matériau idéal pour la construction navale, les plates-formes offshore et les équipements sous-marins.connexions fiables dans les environnements riches en eau de mer et en sel.

• Aérospatiale et aéronautique: la nature légère mais résistante du titane le rend essentiel pour l'industrie aérospatiale.et systèmes haute pression où la résistance et la résistance à la corrosion sont essentielles.

• Usines de traitement chimique: dans les environnements où les produits chimiques agressifs et les températures élevées sont utilisés, les brides en titane offrent une combinaison inégalée de résistance et de résistance à la corrosion.Ils sont couramment utilisés dans les réacteurs, échangeurs de chaleur et conduites.

• Génération d'énergie: Les brides en titane sont utilisées dans les centrales électriques, en particulier dans les systèmes impliquant de la vapeur à haute pression ou des produits chimiques corrosifs.Leur capacité à résister à des températures et à des pressions extrêmes les rend inestimables pour maintenir l'intégrité du système..

4. Avantages des brides en titane

L'utilisation de brides en titane de qualité 1 et de qualité 2 dans ces industries critiques présente plusieurs avantages importants:

• Résistance à la corrosion: Les brides en titane sont très résistantes à la corrosion par les facteurs environnementaux et chimiques.et les applications offshore.

• Le titane a l'un des rapports résistance/poids les plus élevés parmi les métaux. Cette caractéristique permet de réduire le poids structurel sans compromettre la résistance.qui est particulièrement important dans les applications aérospatiales et militaires.

• Résistance à haute température: les brides en titane conservent leur intégrité structurelle même dans des environnements à haute température.où le contrôle de la température est essentiel.

• Longue durée de vie: la résistance du titane à la fatigue et à la corrosion prolonge considérablement la durée de vie des brides, réduisant les besoins en maintenance et les temps d'arrêt.

5. Spécifications des brides de soudure longue en titane:

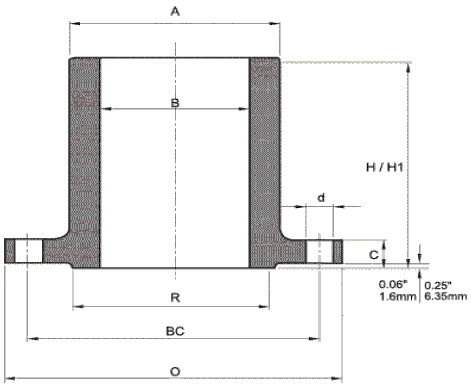

6. Dimensions des brides de long cou soudés ASSI B16.5 Classe 2500:

7. procédé de fabrication:

Sélection du matériau: la première étape de la fabrication de brides en titane consiste à choisir des alliages de titane de haute qualité, de grade 2 ou de grade 5, en fonction des exigences spécifiques de l'application.Le grade 2 est choisi pour son excellente résistance à la corrosion et sa soudabilité., tandis que la catégorie 5 est choisie pour des exigences de résistance plus élevées.

Formage et usinage: les billets de titane sont chauffés à haute température, puis formés en forme de bride à l'aide de techniques telles que le forgeage ou la coulée.la bride est soumise à une usinage de précision pour obtenir les dimensions correctes, y compris la face surélevée et les trous de boulons.

Traitement thermique: les alliages de titane de catégorie 2 et de catégorie 5 peuvent être soumis à un traitement thermique pour améliorer leurs propriétés mécaniques.Il s'agit généralement d'un traitement par solution suivi d'un vieillissement pour augmenter la résistance.

Finition de la surface: Les surfaces de la bride, en particulier la face surélevée, sont polies pour une finition lisse afin d'améliorer la surface d'étanchéité lorsqu'elles sont associées à des joints.Cette étape est essentielle pour assurer des performances étanches et répondre aux normes de finition de surface requises.

Inspection et essai: chaque bride est soumise à un contrôle de qualité rigoureux, y compris des inspections visuelles, des contrôles dimensionnels,et des essais non destructifs tels que l'inspection par ultrasons ou par rayons X pour s'assurer qu'il n'y a pas de défauts internesDes essais de pression peuvent également être effectués pour vérifier la capacité de la bride à résister à la pression nominale spécifiée.
