Fil titanique
Created with Pixso.

Fil de titane tressé : résistivité et couverture

Fil de titane tressé : résistivité et couverture

Nom De Marque: LHTi
Numéro De Modèle: Titanium wire
Nombre De Pièces: 1 kg
Prix: usd 20-30/kg
Conditions De Paiement: LC, D/A, D/P, T/T, Western Union
Capacité à Fournir: 50 tonnes par mois
Informations détaillées
Place of Origin:
China
Certification:
ISO9001
Forme:
Fil
Résistance à la traction:
1000 à 2500 MPa
Longueur:
0.5 à 200 m
Élongation:
20-50%
Densité:
40,51 g/cm3
Propriété magnétique:
Non magnétique
Limite d'élasticité:
800 à 2000 MPa
Résistivité électrique:
40,9 à 5,1 μΩ·m
Détails d'emballage:
caisse standard de contreplaqué d'exportation
Capacité d'approvisionnement:
50 tonnes par mois
Mettre en évidence:

Fil tressé en titane pour une résistivité élevée

,

Point de fusion fil de titane 1668C

,

fil de titane à haute résistivité électrique

Description du produit

Fil de tresse en titane : résistivité et couverture

Une tresse en titane ressemble à une tresse en cuivre et ne se comporte pas comme telle. La résistivité est de 4,9 à 5,1 µΩ·m, soit environ trois cents fois celle du cuivre, de sorte qu'un manchon qui transporterait un défaut de terre en cuivre ne fera que se réchauffer en titane. La tresse vaut toujours la peine d'être achetée, mais pour les propriétés que le cuivre ne peut pas offrir : elle résiste aux chlorures, aux acides et à l'eau de mer, elle ne devient pas magnétique et conserve sa résistance à des températures où un manchon en polymère a déjà échoué.

À quoi sert réellement la tresse

Le fil tressé est fabriqué en enroulant des groupes de fils fins autour d'un mandrin ou d'un noyau dans deux directions opposées. Le résultat est un manchon qui se plie sans se plier, s'étire le long de son axe et recouvre une surface de métal plutôt que de feuille. En titane, les fonctions habituelles sont la protection mécanique d'un câble ou d'un tuyau dans une installation corrosive, un blindage EMI dans un environnement qui mangerait une tresse en cuivre, et une connexion flexible là où une pièce rigide en titane se casserait.

La résistivité décide de la fonction, pas du diamètre

À 4,9 à 5,1 µΩ·m, une tresse en titane n'est pas un conducteur au sens pratique. La section transversale du métal dans la paroi de la tresse est petite, et le chemin d'un porteur à l'autre passe par des points de contact plutôt que par du métal continu, de sorte que la résistance mesurée d'un manchon fini est encore plus élevée que ce que suggère la résistivité. Lorsqu'une tresse doit transporter du courant, la conception doit être vérifiée par une mesure sur l'assemblage réel, et non par un calcul à partir de la fiche technique.

Matériau Résistivité à 20 C Section transversale pour la même résistance que 1 mm² de cuivre Quand cela a du sens
Cuivre Environ 0,017 micro-ohm m 1 mm², la référence Conduction, blindage, mise à la terre
Aluminium Environ 0,028 micro-ohm m Environ 1,6 mm² Barre omnibus critique pour le poids
Nickel Environ 0,07 micro-ohm m Environ 4 mm² Contacts à haute température
Titane Environ 4,9 à 5,1 micro-ohm m Environ 290 mm² Pas un conducteur, un blindage ou un réchauffeur
Acier inoxydable 316 Environ 0,72 micro-ohm m Environ 42 mm² Tresse là où la corrosion règne
Tresse en titane en pratique Même 4,9 à 5,1 micro-ohm m La paroi de la tresse est mince, donc la résistance est élevée Blindage EMI corrosif et manchon non magnétique

Couverture, angle et nombre de porteurs

Les performances de la tresse sont définies par trois chiffres qui sont rarement imprimés sur un devis. La couverture est la fraction de la surface que le métal recouvre réellement, et elle diminue rapidement lorsque la tresse est étirée : un manchon spécifié à 90 % de couverture au repos peut tomber bien en dessous de 80 % lorsqu'il est tiré sur une courbe. L'angle de la tresse contrôle l'étirement du manchon et son rétrécissement, et un angle prononcé agrippera le câble et raccourcira l'assemblage.

Le nombre de porteurs et le diamètre du fil définissent la texture. De nombreux porteurs fins donnent une paroi souple et dense qui repose à plat sur un faisceau ; moins de porteurs lourds donnent un manchon rigide avec un motif en losange visible et une sensation élastique. Pour une tresse en titane, le fil est généralement fin, car le titane se durcit à froid et un fil étiré lourd prend une déformation que la tresse ne perdra pas.

Paramètre de tresse Ce qu'il définit Une valeur serrée Une valeur lâche
Nombre de porteurs Combien de groupes de fils sont enroulés 24 ou 32 porteurs, couverture uniforme 8 ou 12, espaces au croisement
Diamètre du fil par porteur Flexibilité et douceur de surface 0,1 à 0,3 mm donne un manchon souple 0,5 mm et plus est rigide et élastique
Pics par pouce À quel point la tresse est fermée Nombre de pics élevé, paroi dense Nombre de pics faible, maille ouverte
Angle de tresse Équilibre entre couverture et étirement 45 degrés, stable sous traction Angle prononcé, le manchon se rétrécit
Couverture Pourcentage de la surface blindée 90 % et plus 70 %, espaces visibles
Noyau ou pas de noyau Si la tresse conserve sa forme Noyau en silicone ou PTFE pour un tuyau Manchon creux pour un faisceau de câbles

Assemblage d'une tresse en titane

Le titane ne peut pas être soudé à l'étain ordinaire, et il ne peut pas être brasé sans le bon flux et le bon blindage. Les terminaisons sont réalisées par sertissage avec une cosse, par soudage ou par serrage mécanique avec un insert compatible. Lorsque la tresse se termine sur une cosse en cuivre ou en aluminium, la jonction est un couple galvanique, et en présence d'humidité, le titane est la cathode et l'aluminium est celui qui se corrode. Des rondelles isolantes, un scellant et un environnement sec sont les solutions habituelles.

La résistance de contact à la terminaison est généralement le plus grand nombre dans le circuit. Un sertissage qui semble solide peut lire des dizaines de milliohms, ce qui est bien plus que la tresse elle-même. La terminaison doit être testée par traction et par résistance dans le cadre de l'assemblage, et le résultat du test doit être enregistré plutôt qu'assumé.

Comportement non magnétique et comportement à la température

Le titane est paramagnétique, donc une tresse peut être utilisée à proximité de magnétomètres, dans des salles IRM et dans des assemblages d'instruments où une tresse en acier déformerait un champ ou ramasserait des copeaux. Il conserve également sa résistance bien au-delà de la plage de travail d'un manchon en polymère, bien que la limite utile à l'air soit fixée par l'oxydation plutôt que par le point de fusion de 1668 °C indiqué sur la fiche technique. Au-dessus d'environ 600 °C, la surface absorbe de l'oxygène et devient cassante, et la tresse perd la flexibilité qui la justifiait.

Chiffres sur cette page

Le bloc de spécifications indique une résistance à la traction de 1000 à 2500 MPa et une limite d'élasticité de 800 à 2000 MPa. Le titane pur commercial recuit est spécifié à partir de 345 MPa de traction avec une limite d'élasticité proche de 275 MPa, et les chiffres plus élevés appartiennent à des fils étirés à froid ou alliés. Le bloc est conservé tel qu'il était sur la page source ; la tresse est commandée en fonction du grade, du diamètre du fil et de la norme, et les valeurs mécaniques importantes sont celles mesurées sur le manchon fini.

Notes de commande

Pour une tresse, indiquez le grade du fil, le diamètre du fil, le nombre de porteurs, le diamètre nominal du manchon et la plage de diamètres qu'il doit couvrir, la couverture à ce diamètre, l'angle de tresse s'il est critique, s'il y a un noyau, la longueur et la méthode de terminaison. Ajoutez l'environnement, car une tresse en titane est choisie pour un service en chlorure ou en acide beaucoup plus souvent que pour sa conductivité, et ajoutez l'exigence électrique uniquement si la tresse transporte réellement du courant.

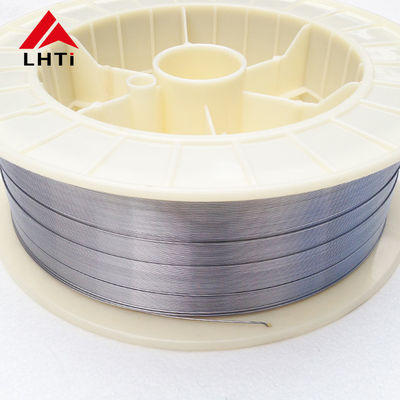

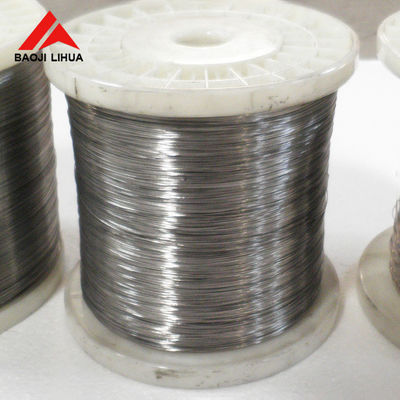

Images du produit

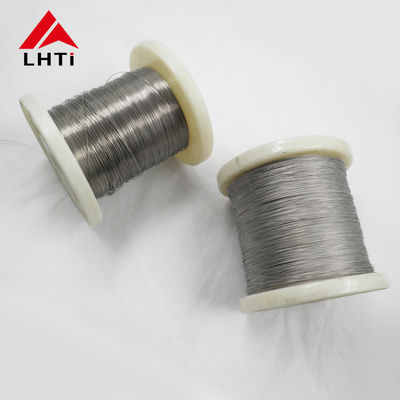

titanium braided wire sleeve for EMI and corrosion service
