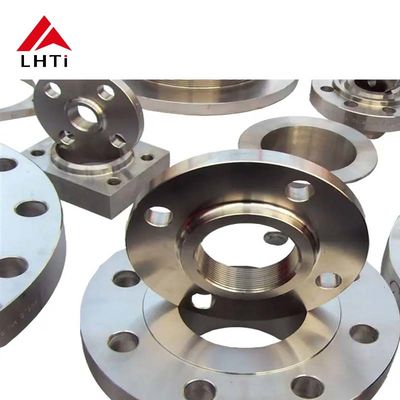

ASME B16.5 Classe 150 Titane dérapage sur bride avec face soulevée forgé et UT usiné CNC testé pour les systèmes d'approvisionnement en eau

Nom De Marque:	LHTi
Numéro De Modèle:	Glissement sur la bride
Nombre De Pièces:	100 pièces
Prix:	négociable
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	500 tonnes/tonnes par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Baoji, en Chine

Certification:

ISO9001,CE,etc

Technique:

Forgé et la commande numérique par ordinateur a usiné

Conception:

Pour les appareils de traitement des eaux usées34

Emballer:

Case en bois, palette, etc.

Standard:

Pour les appareils de traitement des eaux usées5, selon la norme ASME B16.47, MSS-SP-44, API, DIN et

Surface d'étanchéité:

RF, FF, TG, RJ Etc.

test:

Utah

Processus:

Soudé

Diamètre:

Fabriqué sur mesure

Exigences spéciales:

Tailles et pressions personnalisées disponibles

Surface de bride:

FF, RF, TG, RJ, etc.

Température de travail:

-60°C~250°C

Taille:

De 15 à 24 pouces

Marchandise:

Flanches pour le cou en titane

Usage:

Flange chimique

Détails d'emballage:

Casse en contreplaqué ou palettes, ou selon vos exigences

Capacité d'approvisionnement:

500 tonnes/tonnes par mois

Mettre en évidence:

Flanges en titane testées par l'UT

Systèmes d'approvisionnement en eau

Flanges en titane usinées à la CNC

Description du produit

Flanges coulissantes en titane de la classe 150 selon la norme ASME B16.5

Des brides glissantes en titane à haute performance avec une face surélevée pour les systèmes d'approvisionnement en eau industriels, avec une construction forgée et un traitement CNC avec test UT pour assurer la qualité.

Vue d'ensemble du produit

ASME B16.5 Slip-On Flange (SO Flange) classe 150 SORF (Slip-On Raised Face) offre des performances fiables avec une installation facile et d'excellentes capacités d'étanchéité pour les systèmes d'approvisionnement en eau.Conçus pour une pression de classe 150 (jusqu'à 150 psi), ces brides sont idéales pour les conduites d'eau basse à moyenne pression.

Conformité à la norme ASME B16.5

La norme ASME B16.5 définit la conception, les spécifications des matériaux, les dimensions, les valeurs de pression et de température et les exigences d'essai pour les brides de tuyauterie et les raccords à brides.La désignation de la classe 150 indique une pression nominale de 150 psi dans des conditions de température standard.

Spécifications dimensionnelles

Taille nominale du tuyau	Diamètre extérieur de la bride		Épaisseur de la bride		Hub Dia, à la base.		Le visage soulevé Dia.		Hub Dia, au point de soudage.		Cou de soudage		Slip On
Taille nominale du tuyau	dans	mm	dans	mm	dans	mm	dans	mm	dans	mm	dans	mm	dans	mm
1/2 pouce	3.50	88.90	0.44	11.11	1.19	30.16	1.38	34.93	0.84	21.34	0.88	22.35	0.63	15.88
3/4 "	3.88	98.43	0.50	12.70	1.50	38.10	1.69	42.86	1.05	26.67	1.09	27.69	0.63	15.88
1 pouce	4.25	107.95	0.56	14.29	1.94	49.21	2.00	50.80	1.32	33.53	1.36	34.54	0.69	17.46
1 à 4 pouces	4.63	117.48	0.63	15.88	2.31	58.74	2.50	63.50	1.66	42.16	1.70	43.18	0.81	20.64
1 à 2 pouces	5.00	127.00	0.69	17.46	2.56	65.09	2.88	73.03	1.90	48.26	1.95	49.53	0.88	22.23
2 pouces	6.00	152.40	0.75	19.05	3.06	77.79	3.63	92.08	2.38	60.45	2.44	61.98	1.00	25.40
2 1⁄2 pouces.	7.00	177.80	0.88	22.23	3.56	90.49	4.13	104.78	2.88	73.15	2.94	74.68	1.13	28.58
3 pouces	7.50	190.50	0.94	23.81	4.25	107.95	5.00	127.00	3.50	88.90	3.57	90.68	1.19	30.16
3 et 1/2 "	8.50	215.90	0.94	23.81	4.81	122.24	5.50	139.70	4.00	101.60	4.07	103.38	1.25	31.75
4 pouces	9.00	228.60	0.94	23.81	5.31	134.94	6.19	157.16	4.50	114.30	4.57	116.08	1.31	33.34
5 pouces	10.00	254.00	0.94	23.81	6.44	163.51	7.31	185.74	5.56	141.22	5.66	143.76	1.44	36.51
6 pouces	11.00	279.40	1.00	25.40	7.56	192.09	8.50	215.90	6.63	168.40	6.72	170.69	1.56	39.69
8 pouces	13.50	342.90	1.13	28.58	9.69	246.06	10.63	269.88	8.63	219.20	8.72	221.49	1.75	44.45
10 pouces	16.00	406.40	1.19	30.16	12.00	304.80	12.75	323.85	10.75	273.05	10.88	276.35	1.94	49.21
12 pouces	19.00	482.60	1.25	31.75	14.38	365.13	15.00	381.00	12.75	323.85	12.88	327.15	2.19	55.56
14 pouces	21.00	533.40	1.38	34.93	15.75	400.05	16.25	412.75	14.00	355.60	14.14	359.16	2.25	57.15
16 pouces	23.50	596.90	1.44	36.51	18.00	457.20	18.50	469.90	16.00	406.40	16.16	410.46	2.50	63.50
18 pouces	25.00	635.00	1.56	39.69	19.88	504.83	21.00	533.40	18.00	457.20	18.18	461.77	2.69	68.26
20 pouces	27.50	698.50	1.69	42.86	22.00	558.80	23.00	584.20	20.00	508.00	20.20	513.08	2.88	73.03
24 pouces	32.00	812.80	1.88	47.63	26.13	663.58	27.25	692.15	24.00	609.60	24.25	615.95	3.25	82.55

Spécifications du matériau de titane

Les brides en titane Gr1 et Gr2 offrent une résistance exceptionnelle à la corrosion, un poids léger et un rapport résistance/poids élevé pour des applications industrielles exigeantes.

Paramètre	Titane Gr1	Titane Gr2
Composition chimique	Titane à haute pureté (Ti 99,5%)	Contient de petites quantités d'aluminium et de fer
Résistance à la traction (MPa)	240 à 350 MPa	350 à 450 MPa
L'allongement (%)	24%	20%
Dureté	Dureté de Brinell 120 à 180 HB	Dureté de Brinell 160 à 210 HB
Résistance à la corrosion	Excellent pour les environnements hautement corrosifs	Bon pour les environnements industriels
Rating de pression applicable	Classe 150	Classe 150
Plage de température	- 250°C à 400°C	- 250°C à 400°C
Le poids	Plus léger (pureté plus élevée)	Plus lourd, mais plus léger que de nombreux métaux.
Saldabilité	Excellent, facile à souder	Bon, adapté aux méthodes de soudage courantes
Applications communes	Aérospatiale, transformation chimique, marine	Fabrication chimique, pétrole et gaz, équipement électrique

Caractéristiques et avantages du design

Conception de la bride coulissante:

Installation facile avec conception de tuyaux glissants et soudage intérieur/extérieur
Compatibilité polyvalente avec différentes tailles de tuyaux et classes de pression
Solution rentable avec conception et fabrication plus simples

Configuration de la face soulevée (RF):

La conception de la face surélevée crée une compression supérieure des joints pour améliorer les performances d'étanchéité, empêchant les fuites dans les systèmes à haute pression et à haute température tout en maintenant l'intégrité du système.

Applications industrielles

Traitement chimique: résistant aux produits chimiques corrosifs et aux acides
Marine et offshore: résiste à la corrosion de l'eau de mer dans les systèmes de pipelines
Aérospatiale: rapport résistance/poids élevé pour les applications à poids critique
Génération d'énergie: Traite la vapeur, le gaz et les fluides sous haute pression et température
Systèmes d'approvisionnement en eau: conduites municipales et industrielles de transport de l'eau

Principaux avantages

Résistance exceptionnelle à la corrosion dans des environnements difficiles
Rapport résistance/poids élevé pour des applications exigeantes
Performance d'étanchéité supérieure avec conception de face surélevée
Installation facile et maintenance rentable
Durée de vie prolongée avec une maintenance réduite
UT testé pour assurer la qualité et la fiabilité
