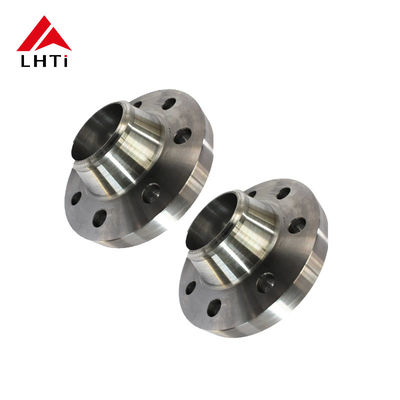

ASME B16.5 Flange de cou de soudure en titane de classe 150 pour les applications dans l'industrie chimique

Nom De Marque:	LHTi
Numéro De Modèle:	Bride de cou de soudure
Nombre De Pièces:	200 pièces
Prix:	négociable
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	500 tonnes/tonnes par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Baoji, en Chine

Certification:

ISO9001,CE,etc

Pression nominale:

150 livres - 2500 livres

Forme:

Circulaire

Type de bride:

SO, WN

Grade des matériaux:

Grade 2 Grade 5 Grade 7

Standard ou non standard:

Standard

Exigences spéciales:

Tailles et pressions personnalisées disponibles sur demande

Connexion:

Soudage

Mot clé:

Flanche en titane BL

Fonction spéciale:

Produit de conservation

Niveau de pression:

PN1,6-15,0Mpa de classe 150 à 900 Lb;

Norme matérielle:

Pour l'utilisation des appareils électroménagers

Applications:

Traitement chimique, pétrole et gaz, production d'énergie, marine, aérospatiale

Taper:

Bride filetée

Documents de qualité:

rapport de matériaux et de dimensions comme d'habitude

Finition de surface:

Visage lisse ou soulevé

Détails d'emballage:

Casse en contreplaqué ou palettes, ou selon vos exigences

Capacité d'approvisionnement:

500 tonnes/tonnes par mois

Mettre en évidence:

Les pièces de rechange doivent être équipées d'un dispositif d'échange de données.

Fabrication à partir de métaux non ferreux

Classes 150 Flanges de cou en titane soudé

Description du produit

Brides à souder en titane ASME B16.5, classe 150 pour l'industrie chimique

Nos brides à souder en titane (WNRF) ASME B16.5 grade 2 et grade 5 classe 150 sont conçues avec précision pour les applications de l'industrie chimique. Fabriquées selon des processus avancés de moulage, de forgeage et d'usinage, ces brides garantissent des connexions sécurisées et sans fuite dans les systèmes de canalisations industrielles exigeantes.

Principales fonctionnalités

Haute durabilité :La construction en titane de qualité supérieure offre une résistance à la corrosion et des performances exceptionnelles à des températures et pressions élevées
Connexions sans fuite :L'ingénierie de précision garantit des joints sécurisés essentiels à l'intégrité du système
Dimensionnement personnalisé :Disponible dans des dimensions personnalisées pour répondre aux exigences spécifiques du projet
Performance supérieure :Excellente résistance mécanique et chimique pour les environnements industriels difficiles

Applications de l'industrie chimique

Les brides à souder en titane sont largement utilisées dans les usines de traitement chimique, les installations pétrochimiques, les systèmes de pipelines et les opérations de raffinage. Leur résistance exceptionnelle à la corrosion et leur durabilité à long terme les rendent idéaux pour connecter des tuyaux, des vannes et des équipements tout en résistant à l'exposition aux produits chimiques et aux températures extrêmes.

Emballage et transport sécurisé

Pour garantir la protection du produit pendant le transport et la manutention, nos brides sont solidement emballées dans des caisses et des palettes en bois robustes. Cet emballage minimise le risque de dommages et facilite une installation facile à l'arrivée, alliant sécurité et manipulation pratique.

Dimensions et spécifications des brides

Les dimensions standardisées des brides à souder en titane ASME B16.5 classe 150 garantissent la compatibilité avec les systèmes de canalisations existants.

Taille nominale du tuyau (NPS)	Diamètre du cercle de boulons (BC)	Nombre de boulons	Épaisseur de bride (T)	Largeur du visage (F)	Alésage (ID)
1/2"	2,62"	4	0,88"	0,50"	0,84"
1"	3,25"	4	1,00"	0,56"	1,05"
2"	4,50"	8	1,12"	0,75"	2,07"
4"	7h00"	8	1,56"	1,00"	4,09"
6"	9h00"	12	1,81"	1,25"	6,13"
12"	14h00"	16	2,44"	1,50"	12,13"
24"	22h00"	20	3,13"	2.00"	24,13"

Comparaison des propriétés des matériaux

Le titane de grade 2 offre des caractéristiques de performances supérieures, idéales pour les applications de l'industrie chimique.

Propriété	Titane de grade 2	Acier inoxydable	Acier au carbone
Résistance à la traction (ksi)	50-60 ksi	70-90 ksi	50-70 ksi
Limite d'élasticité (ksi)	40-50 ksi	30-50 ksi	35-55 ksi
Allongement (%)	20%	35%	20%
Densité (g/cm³)	4.51	7,93	7,85
Résistance à la corrosion	Excellent dans les environnements riches en chlorures	Bon, sujet aux piqûres	Modéré, sujet à la rouille
Conductivité thermique (W/m*K)	21.9	16.3	54,0
Point de fusion (°C)	1668°C	1375°C	1535°C
Coût (par livre)	12$-15$	3 $ à 5 $	1 $ à 2 $

Le titane de grade 2 offre une résistance supérieure à la corrosion, en particulier contre les produits chimiques agressifs et les environnements riches en chlorures, ce qui en fait un excellent choix pour l'industrie chimique.

Spécifications de pression nominale

Les brides en titane ASME B16.5 classe 150 maintiennent des pressions nominales constantes dans toutes les tailles pour des performances fiables.

Taille nominale du tuyau (NPS)	Pression nominale (psi)
1/2"	285
1"	285
2"	285
4"	285
6"	285
12"	285
24"	285

La pression nominale de classe 150 garantit des performances fiables pour les applications à pression modérée dans les systèmes chimiques.

Spécifications de couple et de boulon

Une application correcte du couple est essentielle pour une installation sécurisée de la bride et l’intégrité du système.

Taille nominale du tuyau (NPS)	Taille du boulon (pouces)	Nombre de boulons	Couple (pi-lb)
1/2"	5/8"	4	30-40
1"	3/4"	4	40-50
2"	7/8"	8	50-70
4"	1-1/8"	8	80-100
6"	1-1/4"	12	100-130
12"	1-1/2"	16	150-200
24"	1-3/4"	20	250-300

Les valeurs de couple peuvent varier en fonction du type de joint et des conditions de fonctionnement. Suivez toujours les directives du fabricant pour les spécifications de couple spécifiques.
