Titane Gr2 90 degrés coude ASME B16.9

Nom De Marque:	LHTi
Numéro De Modèle:	LH-Ti10
Nombre De Pièces:	5 PCS
Conditions De Paiement:	LC, D/P, T/T etc.

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

ISO 9001:2015

Nom du produit:

Coude titane Gr2 90 degrés

Matériel:

TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2

Standard:

ASTM 337 338,

DO:

1/8" À 48"

Épaisseur de paroi:

Sch5s à Sch160

Traitement:

Pousser

Applications:

Raccordement de raccord de tuyau

ESSAI de tiers:

Disponible

Service de traitement:

Leur valeur n'excède pas 50% du prix départ usine du produit

Détails d'emballage:

Emballage standard d'exportation, caisse de contreplaqué dehors

Mettre en évidence:

Titane Gr7 coude de 90 degrés

Coude Sch160 titanique

Coude du conduit titanique convenable de connexion

Description du produit

Titane Gr2 90 degrés coude ASME B16.9

Un coude de 90 degrés change la direction d'un pipeline par un angle droit et est l'un des raccords de soudage à bout le plus courant.Le coude en titane a une paroi intérieure lisse et une faible résistance au débit pour le milieu chaud, résiste aux acides et aux alcalis, a une longue durée de vie et est pratique à installer, il est donc largement utilisé dans le traitement chimique, le pétrole, l'industrie légère et lourde, l'énergie électrique, l'aérospatiale,construction navale et autre ingénierie de baseCet accessoire est poussé et extrudé en Gr2, Gr7 et Gr12 pour le raccordement à un tuyau en titane sans couture ou soudé.

Spécifications techniques

Nom du produit	Coude en titane, 90 degrés
Matériel	Les États membres peuvent prévoir des mesures d'accompagnement pour l'établissement d'un établissement d'enseignement supérieur.
La norme	Pour les appareils de traitement des eaux usées9, ASME B363, ASTM B337 / B338
Diamètre extérieur	1/8 pouce à 48 pouces
Épaisseur de paroi	Sch5s à Sch160
Le type	d'une épaisseur n'excédant pas 10 mm
Technique	D'une épaisseur n'excédant pas 1 mm
Application du projet	Connexion de raccordement de tuyaux
Tests	Dimension, résistance à la traction, UT, PT, composition chimique, hydrostatique, tourbillon, radiographique, épaisseur, PMI
Test effectué par une tierce partie	Disponible

Propriétés mécaniques minimales par grade

Grade	Résistance à la traction (MPa)	Résistance au rendement (MPa)	L'allongement (%)
Grade 1	240	138	24
Grade 2	345	275	20
Niveau 7	345	275	20
Grade 12	483	345	18

Titane 90 degrés Dimensions du coude (Tailles sélectionnées)

NPS	Diamètre extérieur (mm)	Centre à face (mm)	Parement Sch10S (mm)	Paroi Sch40S (mm)
Une demi-pouce.	21.34	38.10	2.11	2.77
1 pouce	33.40	38.10	2.77	3.38
2 "	60.33	76.20	2.77	3.91
3 pouces	88.90	114.30	3.05	5.49
4 pouces	114.30	152.40	3.05	6.02
6 pouces	168.28	228.60	3.40	7.11
8 pouces	219.08	304.80	3.76	8.18

Inspection de la qualité

Chaque coude de titane est vérifié par inspection des dimensions, test de traction, test ultrasonique (UT), test de pénétration (PT), inspection de la composition chimique, test hydrostatique, inspection du tourbillon,inspection radiographique, inspection de l'épaisseur et inspection du PMI avant expédition.

Images du produit

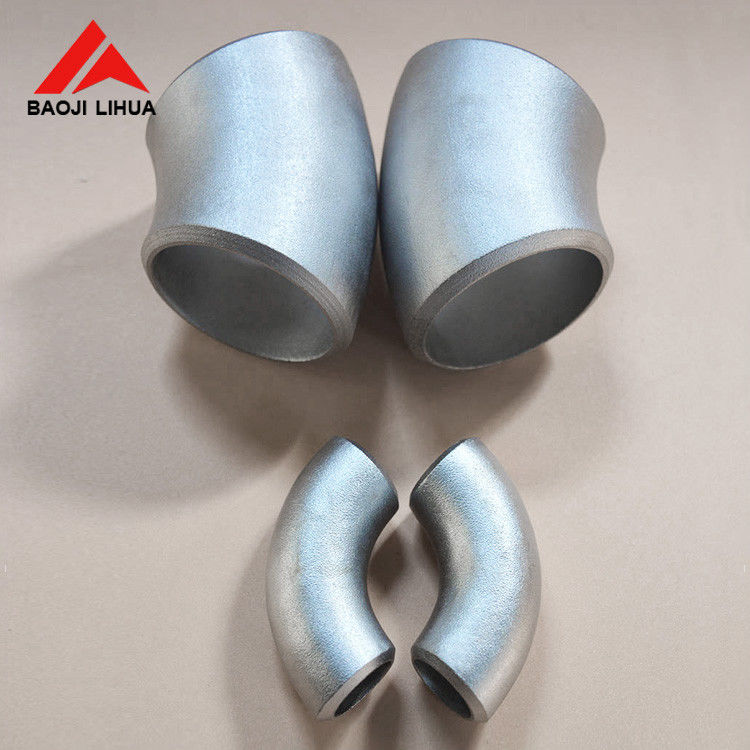

Gr2 titanium 90 degree elbow

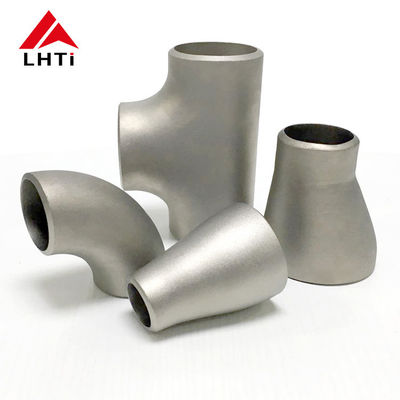

Titanium elbow 90 degree pipe fitting

ASME B16.9 titanium elbow Gr7 Gr12

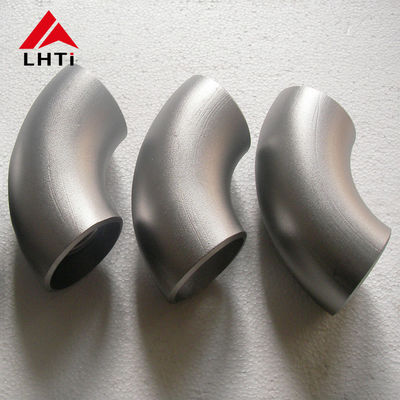

Seamless titanium 90 degree elbow

Titanium elbow for pipe fitting connection

Applications

tuyauterie chimique et pétrolière, centrales électriques, systèmes aérospatiaux et de construction navale et raccords généraux de tuyauterie industrielle où une lumièrerésistant à la corrosion 90 degrés changement de direction est nécessaireLes tailles, les plans des murs et les matières premières peuvent être fabriqués selon le dessin ou les spécifications standard.
