Collier de serrage en titane PL DN40 RF ANSI B16.5

Nom De Marque:	LH-Ti
Numéro De Modèle:	LH-BL
Nombre De Pièces:	1 pièce
Prix:	US dollar $30/pc--US dollar $80/pc
Conditions De Paiement:	LC, T/T, Western Union
Capacité à Fournir:	5000 PCs par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Baoji, Chine

Certification:

ISO9001, TUV etc.

Taper:

WN, SO, BL, SW, PL, joint de la hanche, sur mesure.

Standard:

NORME ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Matériel:

Grade 1, Grade 1, Grade 2, Grade 3, Grade 4, Grade 7, Grade 9

Application:

Il est utilisé dans les automobiles, les lunettes, l'équipement médical, l'électronique, l'équipemen

Surface d'étanchéité:

Taille:

1/2 " | 30" NOTA:, NPS 1/2 - NPS 24 (DN 10 - 2000)

Pression:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc.

Surface:

Brillant

Technique:

Forgé et usiné CNC.

Inspection:

Tests par ultrasons et rapport d'essai des matériaux EN10204.3.1

Détails d'emballage:

Enveloppé par la mousse contenue dans la boîte de contreplaqué pour l'exportation

Capacité d'approvisionnement:

5000 PCs par mois

Mettre en évidence:

de titane DN40 RF25

une bride en titane DN40

une couche d'unité de mesure de l'eau

Description du produit

L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.5

Cette bride en tôle de titane (type PL) est une pièce forgée, usinée CNC avec une face surélevée, fabriquée selon la norme DN40 et ANSI B16.5.qui donne un joint simple et compact pour les lignes à basse pression à moyenne pressionLe corps forgé est dense et exempt de porosité, la face polie permet au joint de s'asseoir uniformément, et la face soulevée concentre la charge du boulon là où le joint est nécessaire.l'eau de mer et de nombreux acides et pèse environ la moitié de l'acierChaque pièce est vérifiée par des essais ultrasoniques et expédiée avec un rapport d'essai de matériau conforme à la norme EN 10204 3.1.

Spécifications techniques

Produit	Flanche en tôle de titane (PL)
La norme	ANSI B16. Pour les produits de base:5, ASME, DIN, GB/T 9116, JIS B2220
Les types	PL, WN, SO, BL, SW, articulations de la hanche, sur mesure
Grade	Grade 1, Grade 2, Grade 5, Grade 7, Grade 12
Plage de taille	Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil.
Classe de pression	150# à 2500#, PN6 à PN64
Surface d'étanchéité	RF (visage soulevé)
Technique	Forges et usinages à commande numérique
Inspection	Tests ultrasoniques et rapport EN 10204 3.1

Exigences relatives à la composition chimique (max %)

Grade	N	C	H est	Le Fe	Je vous en prie.	Je vous en prie.	V	Pd	Je vous en prie.	Je ne sais pas
Gr1	0.03	0.08	0.015	0.20	0.18	-	-	-	-	-
Gr2	0.03	0.08	0.015	0.30	0.25	-	-	-	-	-
Gr5	0.05	0.08	0.015	0.40	0.20	5.5 à 6.75	3.5 à 4.5	-	-	-
Gr7	0.03	0.08	0.015	0.30	0.25	-	-	0.12 à 0.25	-	-
Gr12	0.03	0.08	0.015	0.30	0.25	-	-	-	0.2 à 0.4	0.6 à 0.9

Exigences relatives à la résistance à la traction

Grade	Tensile (min)	Résultat (min)	L'allongement
1	240 MPa / 35 KSI	138 MPa / 20 KSI	24%
2	345 MPa / 50 KSI	275 MPa / 40 KSI	20%
5	895 MPa / 130 KSI	828 MPa / 120 KSI	10%
7	345 MPa / 50 KSI	275 MPa / 40 KSI	20%
12	438 MPa / 70 KSI	345 MPa / 50 KSI	18%

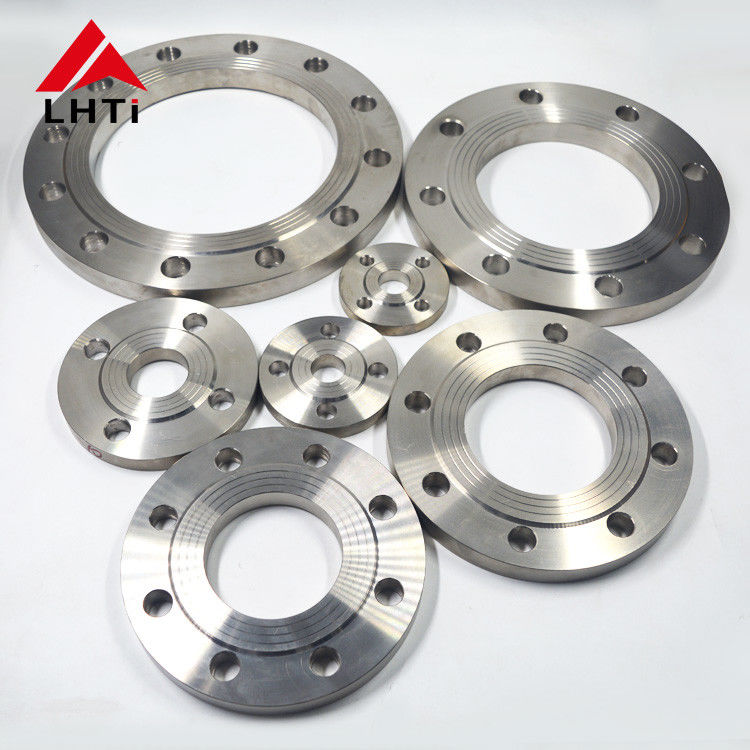

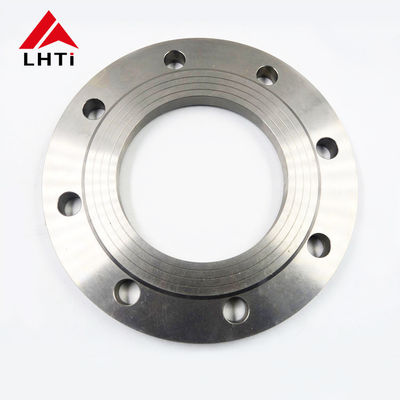

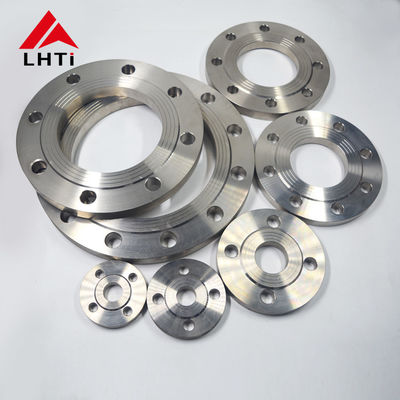

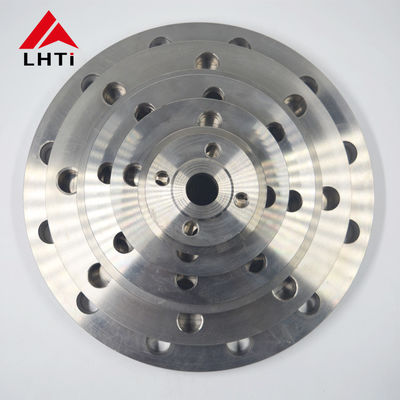

Image du produit

Titanium plate flange PL DN40 raised face

Applications

La bride de plaque est installée là où un joint compact et résistant à la corrosion est nécessaire.services pétroliers et gaziers, équipement de manutention chimique, tuyauterie navale et génie général.la bride peut être adaptée aux normes existantes en matière de tuyauterie et de jointsChaque lot est vérifié pour ses dimensions, sa finition et son matériau avant d'être emballé dans des boîtes en bois pour l'exportation.
