Pour les pièces détachées, les pièces détachées doivent être placées dans une zone de sécurité.5

Nom De Marque:	LH-Ti
Numéro De Modèle:	LH-BL
Nombre De Pièces:	1 pièce
Prix:	US dollar $30/pc--US dollar $80/pc
Conditions De Paiement:	LC, T/T, Western Union
Capacité à Fournir:	5000 PCs par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Baoji, en Chine

Certification:

ISO9001, TUV etc.

Taper:

WN, SO, BL, SW, PL, joint de la hanche, sur mesure.

Standard:

NORME ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Matériel:

Grade 1, Grade 1, Grade 2, Grade 3, Grade 4, Grade 7, Grade 9

Application:

Il est utilisé dans les automobiles, les lunettes, l'équipement médical, l'électronique, l'équipemen

Surface d'étanchéité:

Taille:

1/2 " | 30" NOTA:, NPS 1/2 - NPS 24 (DN 10 - 2000)

Pression:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc.

Surface:

Brillant

Technique:

Forgé et usiné CNC.

Inspection:

Tests par ultrasons et rapport d'essai des matériaux EN10204.3.1

Détails d'emballage:

Enveloppé par la mousse contenue dans la boîte de contreplaqué pour l'exportation

Capacité d'approvisionnement:

5000 PCs par mois

Mettre en évidence:

L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.5

L'équipement doit être équipé d'un dispositif d'échange de données.

Flanche RF en titane de 1/2"

Description du produit

Pour les pièces détachées, les pièces détachées doivent être placées dans une zone de sécurité.5

Cette bride de cou de soudage est forgée à partir de titane de qualité 2, usinée CNC et finie avec une face surélevée à l'ANSI B16.5Le long cou conique est soudé à l'arrière du tuyau, de sorte que l'articulation transporte la charge en douceur et maintient bien la pression.c'est pourquoi une bride WN est souvent choisie pour les lignes à haute pression et à haute températureLe titane garde l'articulation légère et fortement résistante aux chlorures, à l'eau de mer et à de nombreux acides, et la structure forgée donne un grain dense et uniforme que les machines nettoient et maintient sa face plate.

Spécifications techniques

Le type	Flanche de cou de soudage WN
Matériel	Grade 1, Grade 2, Grade 3, Grade 4, Grade 7, Grade 9
La norme	ANSI B16. Pour les produits de base:5, selon la norme ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116 ou
Surface de scellement	RF (visage soulevé)
Taille	NPS 1/2 à NPS 24 (DN10 à DN2000)
Pression	150#, 300#, 600#, 900#, 1500#, 2500#, de PN6 à PN64
Technique	Forges et usinages à commande numérique
Surface	Polissés
Inspection	Tests ultrasoniques et rapport d'essai des matériaux EN 10204 3.1

Exigences relatives à la composition chimique (%)

Grade	N	C	H est	Le Fe	Je vous en prie.	Je vous en prie.	V	Pd	Je vous en prie.	Je ne sais pas	- Je vous en prie.
Gr1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	le ballon
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	le ballon
Gr5	0.05	0.08	0.015	0.40	0.20	5.5 à 6.75	3.5 à 4.5	/	/	/	le ballon
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12 à 0.25	/	/	le ballon
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2 à 0.4	0.6 à 0.9	le ballon

Exigences relatives à la résistance à la traction

Grade	Résistance à la traction min	Résistance au rendement min	L'allongement (%)
1	35 KSI / 240 MPa	20 KSI / 138 MPa	24
2	50 KSI / 345 MPa	40 KSI / 275 MPa	20
5	Le système d'alimentation doit être équipé d'un système d'alimentation électrique.	Pour les appareils à haute fréquence	10
7	50 KSI / 345 MPa	40 KSI / 275 MPa	20
12	70 KSI / 438 MPa	50 KSI / 345 MPa	18

Images du produit

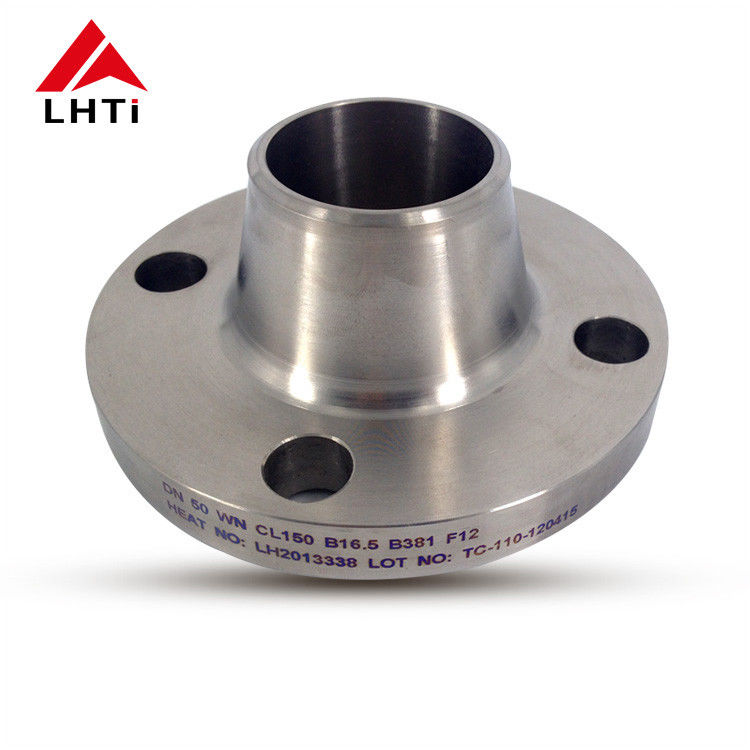

Forged Gr2 titanium WN RF flange ANSI B16.5

Applications et assurance qualité

Les brides de cou de soudage de ce type sont utilisées sur les pompes et les vannes, les conduites, les récipients sous pression, les usines chimiques et pétrochimiques,les équipements aérospatiaux au sol et les systèmes au large des côtes et maritimes nécessitant une bride légère résistante aux chlorures et à l'eau de mer;Les autres types dans la même gamme comprennent les brides SO, BL, SW, PL et les brides à joints de chevilles.contrôles dimensionnels de l'approvisionnement en matériaux à la livraison finale, ainsi qu'une documentation complète de certification, comprenant des essais ultrasoniques et, sur demande, un rapport d'essai des matériaux conformément à la norme EN 10204 3.1.
