Bride de titane Gr1 et Gr2 : Explication des nuances TA

Flanges en titane de catégorie 1 et de catégorie 2: les catégories TA expliquées

Deux systèmes de dénomination se rencontrent sur une bride en titane. Les grades ASTM Gr1 et Gr2 sont ceux que la plupart des dessins et certificats internationaux utilisent, tandis que les usines chinoises, y compris celle-ci,travailler également avec les marques GB/T TALes deux systèmes décrivent les mêmes métaux sous des noms différents, et un ordre d'achat qui les mélange sans dire lequel régit est une source commune de retard à l'arrivée des marchandises.

TA0 à TC4: la signification des marques chinoises

Le système de titane GB/T utilise TA pour les grades presque purs, TB pour les alliages bêta et TC pour les alliages alpha bêta.TA2 est le grade de pureté industriel standard et correspond au Gr2. TA3 correspond au grade 3. TA9 est le grade de palladium modifié et correspond au grade 7, et TA10 est le grade de nickel de molybdène et correspond au grade 12.

La cartographie est proche mais pas une licence de substitution libre. Un certificat est normalement délivré à un système, de sorte que l'ordre devrait nommer le système que l'inspection réceptrice vérifiera.Si le dessin indique TA2 et le rapport indique Gr2, l'inspecteur a besoin d'une équivalence écrite dans le dossier, ou le matériel restera en quarantaine pendant que quelqu'un le confirme.

Choix entre les grades 1 et 2 pour une bride

La différence entre le Gr1 et le Gr2 est l'oxygène, pas l'alliage: environ 0,18 pour cent contre 0,25 pour cent.et c'est la raison pour laquelle Gr2 est la défaut pour une brideUn joint boulonné charge la face en compression autour du joint, et une face Gr1 souple de grand diamètre se déforme sous précharge de boulon avant que le joint ne soit posé.

Gr1 a toujours sa place. Il est le plus formable des deux, il est plus facile à plier et il prend une empreinte de rainure de joints plus profonde à faible charge de boulons, ce qui convient aux conduites d'eau et de services publics à basse pression.Ce qui ne convient pas est une classe 900 ou 1500 joint où la charge de boulon est élevée et le visage doit rester plat à travers plusieurs maquillage.

Le service chimique détermine plus que la force

Le champ d'application sur cette page est l'industrie chimique, et dans ce service, la qualité est choisie par le milieu plutôt que par la résistance.Gr2 est la réponse générale pour les acides oxydants et pour les solutions neutres. Gr7 est la réponse où les chlorures sont présents, parce que l'ajout de palladium permet au métal de répasser au lieu de creuser. Gr12 est la réponse pour réduire les acides et les solutions chaudes,où le molybdène et le nickel font le travail que le palladium ne peut pas.

Deux de ces choix sont souvent inversés dans la pratique. Gr12 est souvent proposé comme une mise à niveau générale par rapport à Gr2, mais il est plus faible que Gr7 en chlorures et ne doit pas être utilisé pour l'eau de mer.Gr7 est souvent proposé partout où l'acide apparaît, mais son avantage disparaît dans l'acide fortement oxydant où le Gr2 ordinaire fonctionne bien à un prix inférieur.

ANSI et ASME sont une seule norme

Le titre de cette page répète la norme deux fois, une fois sous le nom d'ANSI B16.5 et une fois sous le nom d'ASME B16.5Il s'agit du même document: ANSI est l'ancien nom de l'organisme qui publie maintenant sous le nom d'ASME, et B16.5 porte le préfixe ASME depuis des décennies.mais c'est un signe que le bloc d'attribut a été écrit pour la recherche plutôt que pour un dessin.

Le champ de nom du produit est une incohérence plus grave. il dit ANSI titane flange aveugle, tandis que le titre de la page et la description décrivent les brides en général.Une bride aveugle est une forme spécifique sans perçageSi l'article coté est un collier de soudure ou un collier d'usure, le champ doit être corrigé avant l'émission de l'offre, car le type détermine le prix plus que tout autre champ.

Notes de commande

Indiquez le type, la note dans un système de dénomination, la norme, la taille, la classe, le visage et le rapport.et c'est la première chose dont une œuvre a besoin pour citer: un stéréotype, un collier de soudure et une couture de même taille et classe sont trois pièces moulées ou forgées différentes de trois poids différents.

Sur cette page, le champ des matériaux énumère les gr2, gr7 et gr12, tandis que le titre et la description précèdent les gr1 et les gr2.et un acheteur qui a besoin de Gr1 devrait le dire explicitementLe champ technique dit Froged, qui est une orthographe de forgé, et le champ d'inspection promet des tests ultrasoniques avec un rapport 3.1, qui est la combinaison pour garder sur l'ordre d'achat.

La taille et la pression suivent le modèle des autres pages de cette plage: NPS 1/2 à 24 est écrit à côté de DN 10 à 2000, mais NPS 24 est DN 600, de sorte que la figure entre parenthèses exagère la plage pour un B16.5 flangesLes classes 150 à 2500 sont compatibles avec B16.5. Citez la classe, pas une pression convertie en barre, parce que la classe définit le cercle de boulon et le joint ainsi que le mur.

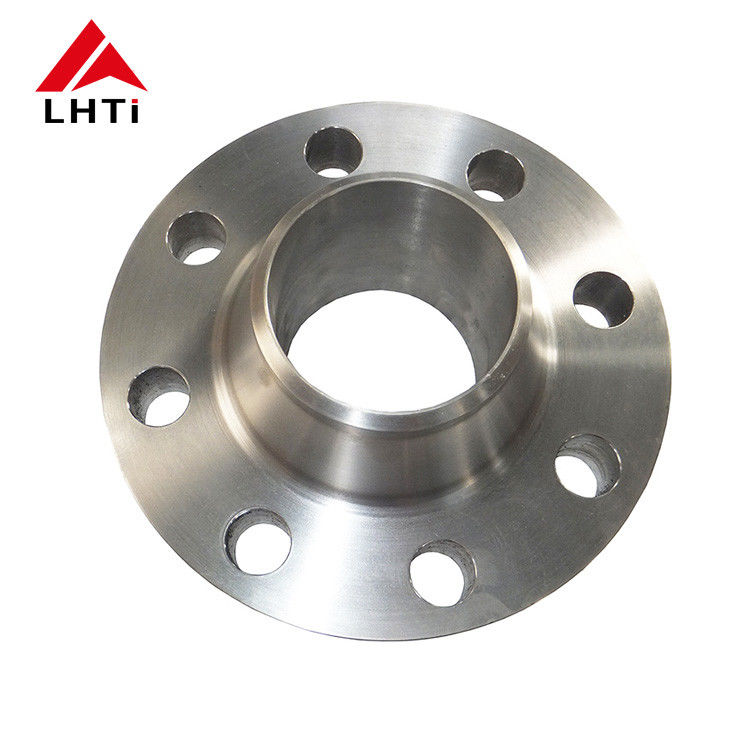

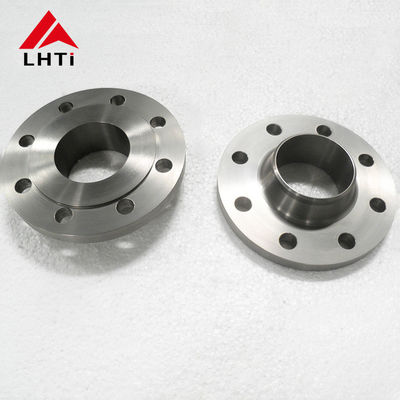

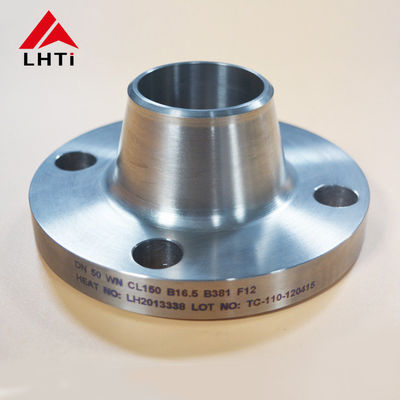

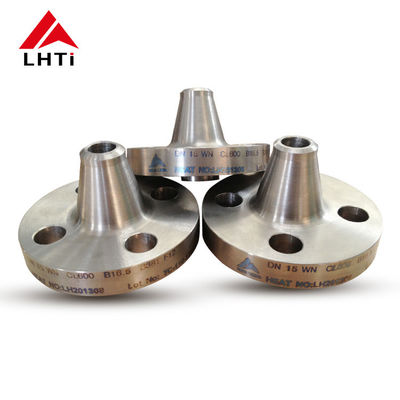

Images du produit
