Facteurs de coût des brides en titane à long collet soudé

Moteurs de coût des brides à long collet soudé en titane

Une bride à long collet soudé n'est pas une bride à collet soudé avec un moyeu plus long. C'est un composant de tuyère : le moyeu allongé permet de souder la bride directement à la paroi d'un réservoir ou d'un tuyau à paroi épaisse sans pièce de raccordement supplémentaire, et il éloigne la soudure de la bride de sorte que la chaleur de soudage ne déforme pas la face du joint. Ces deux caractéristiques sont payées en poids de titane et en heures d'usinage, c'est pourquoi le prix de cet article varie beaucoup plus que le prix d'une bride à emboîtement.

Ce que fait réellement le moyeu long

La longueur du moyeu est tabulée par taille et classe, et elle augmente avec la classe car la paroi au niveau de la soudure doit correspondre à la paroi de la tuyère. Trois choses en découlent. La soudure est éloignée de la bride, donc la face reste plate. L'alésage peut être usiné au diamètre intérieur de la tuyère, il n'y a donc pas de marche où le produit peut s'accumuler. Et le moyeu donne suffisamment de longueur pour le contrôle par ultrasons de la soudure des deux côtés, ce qu'une bride à collet soudé court ne permet pas.

Le coût de cette géométrie est la masse. Une bride à long collet soudé de même taille et classe pèse plusieurs fois plus qu'une bride à collet soudé, et sur le titane, cette masse est la ligne la plus importante du prix. Un acheteur qui copie une demande de bride à collet soudé et ajoute le mot 'long' sans changer la classe ou la longueur du moyeu recevra un devis qui semblera élevé et qui sera en fait correct pour le dessin.

La voie du tube et du billette

Les petites brides à long collet soudé sont souvent usinées à partir de barres ou de billettes avec le noyau trépané, car une matrice de forgeage pour une taille de faible volume ne peut être justifiée. Les plus grandes tailles sont laminées en anneau ou forgées à la forme, puis usinées. La voie est importante pour l'acheteur car les pièces trépanées nécessitent plus de temps d'usinage et plus de rebut, tandis que les pièces forgées entraînent un coût d'outillage qui ne se rentabilise que sur un lot.

L'une ou l'autre voie peut respecter les dimensions ASME B16.5, et l'une ou l'autre peut être certifiée ASTM B381 pour la forge ou selon la norme de barre pour le stock de départ. Ce qui change, c'est le délai de livraison et la quantité minimale : une taille trépanée peut être fabriquée pièce par pièce, une taille forgée généralement pas.

Pourquoi le prix varie

Quatre éléments expliquent la majeure partie de la variation entre deux devis pour ce qui ressemble à la même bride : la classe, la face, la longueur du moyeu et la taille du lot. La classe modifie l'épaisseur de la paroi et le cercle de boulons simultanément, une rainure de joint torique ajoute de l'usinage et supprime l'option d'une simple face surélevée, et un moyeu plus long que le modèle standard ajoute du poids aux deux extrémités de la billette.

La face est l'élément le plus souvent omis dans une demande et celui qui modifie le plus le prix après la classe. Une face surélevée est tournée en une seule passe ; une rainure de joint torique nécessite un outil formé, une profondeur mesurée et une finition de surface qui scellera sur un anneau métallique, et elle ne peut pas être réparée si la rainure est coupée hors dimensions. Sur le titane, la rainure durcit également à froid, la passe de finition doit donc être légère.

Lecture du champ de prix sur cette page

Le bloc de spécification sur cette page indique un prix de 30 à 80 dollars US par pièce. Il s'agit d'une plage de modèle laissée par une liste de petites brides, pas d'un devis pour une bride à long collet soudé. Pour NPS 8 en Classe 600, une bride à long collet soudé en titane pèse des dizaines de kilogrammes, et le métal seul vaut bien plus que le haut de cette plage, avant tout usinage.

Considérez tout prix indiqué sur une page produit comme un indicateur du plus petit article de la gamme, et demandez un devis basé sur le poids, la classe, la face et la taille du lot. Il en va de même pour le nom du produit, qui se lit actuellement comme une phrase de recherche plutôt que comme une description de la pièce.

Notes de commande

Indiquer le diamètre extérieur et la paroi de la tuyère, la taille et la classe de la bride, la face, la longueur du moyeu ou la projection à partir de la virole, l'alésage, le grade et la portée des tests. Si la bride est montée sur un réservoir, l'épaisseur de la virole au niveau de la soudure fait partie de la spécification de la bride, car le moyeu doit y correspondre pour une soudure à pleine pénétration.

Concernant le grade, les tableaux plus haut sur cette page couvrent les Gr1, Gr2, Gr5, Gr7 et Gr12, tandis que la ligne de matériau liste le Gr1 deux fois et ajoute les Gr3, Gr4 et Gr9 sans aucune composition pour eux. Pour une bride à long collet soudé, le choix pratique est le Gr2 pour un service général et le Gr7 lorsque la tuyère sera exposée aux chlorures ; le Gr5 est utilisé lorsque la tuyère est une connexion à forte charge. Demandez le grade et la norme sur une seule ligne du rapport.

Les champs dimensionnels nécessitent également une attention particulière. La ligne de taille donne NPS 1/2 à 24 et DN 10 à 2000 ensemble, mais NPS 24 correspond à DN 600, donc les deux moitiés sont des plages différentes et seule la première correspond à B16.5. La ligne de norme se termine par ASTM B16.5, qui n'est pas une norme publiée : les dimensions proviennent d'ASME B16.5, le matériau d'ASTM B381. Un rapport citant ASTM B16.5 ne peut pas être produit, le libellé doit donc être corrigé avant de passer la commande.

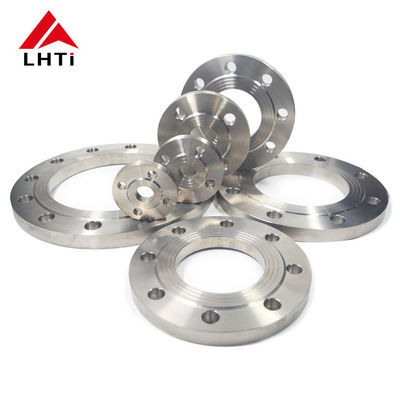

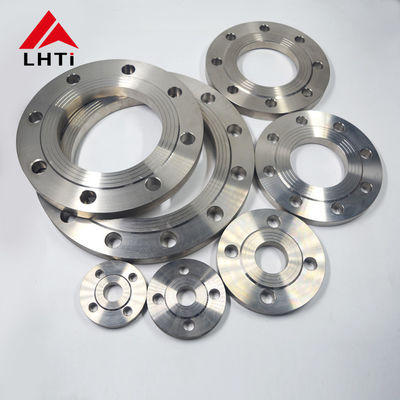

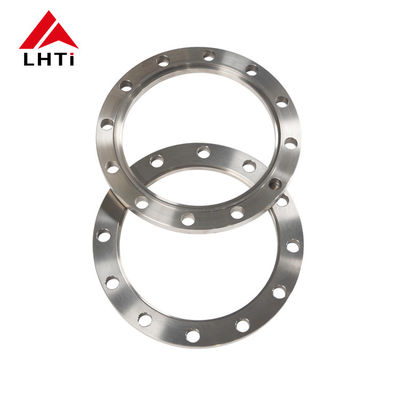

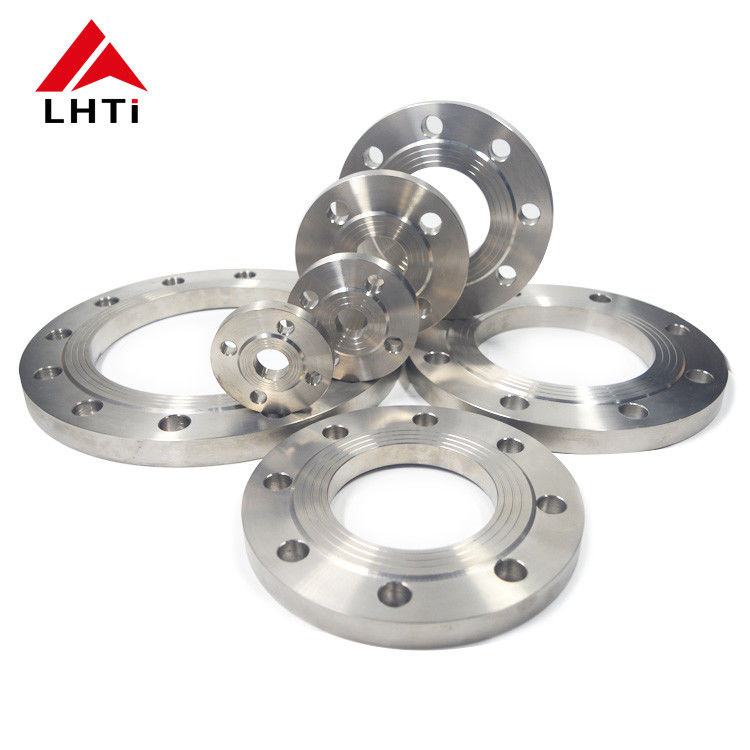

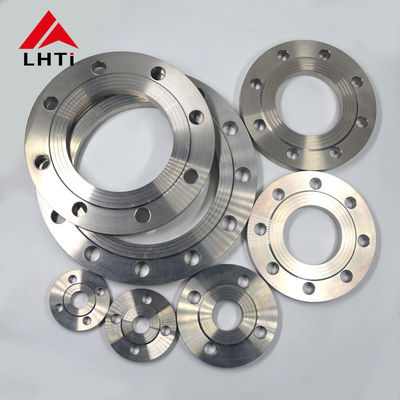

Images du produit
