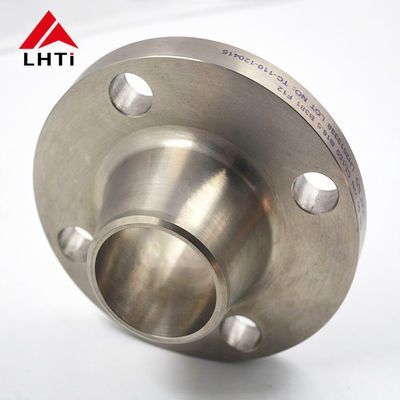

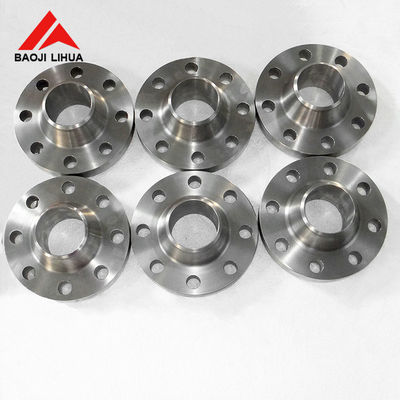

ASME B16.5 Flange de cou de soudure en titane de classe 300 Gr2 Gr5 Gr7 WN Flange de cou de soudure face soulevée RFWN à des fins industrielles

2. ASME B16.5 Grade 2 Grade 5 Grade 7 Franges industrielles en titane de classe 300

Titane de qualité 2 (Ti-CP):

Composition: Titane pur commercial avec une composition de 99,2% de titane, 0,25% de fer, 0,3% d'oxygène et des traces d'autres éléments.

Propriétés:

Résistance: relativement faible par rapport aux alliages; supérieure à celle de nombreux aciers mais inférieure à celle des titane alliés.

Résistance à la corrosion: excellente dans la plupart des environnements, en particulier contre les chlorures.

Soudabilité: bonne soudabilité et fabrication.

Applications: traitement chimique, environnement marin, implants médicaux (non porteurs) et architecture.

Titane de catégorie 5 (Ti-6Al-4V):

Composition: alliage de titane contenant 90% de titane, 6% d'aluminium et 4% de vanadium.

Propriétés:

Résistance: Excellent rapport résistance/poids, supérieur au titane de grade 2.

Résistance à la corrosion: bonne résistance à la corrosion, pas aussi élevée que la classe 2, mais adaptée à de nombreux environnements.

Résistance à la température: Maintient la résistance à des températures élevées, ce qui le rend approprié pour les applications aérospatiales et hautes performances.

Applications: composants aérospatiaux (chambres d'avion, moteurs à réaction), équipements maritimes, implants médicaux, composants automobiles et équipements sportifs.

Titane de qualité 7 (Ti-0,15Pd):

Composition: alliage de titane avec 0,15% de palladium ajouté.

Propriétés:

Résistance à la corrosion: Excellente résistance à la corrosion, en particulier dans les environnements réducteurs.

Soudabilité: bonne soudabilité, adaptée au soudage et à la fabrication.

Résistance: résistance inférieure à celle de la catégorie 5, mais suffisante pour de nombreuses applications.

Applications: traitement chimique, usines de dessalement, environnement marin et autres applications nécessitant une corrosion supérieure.

3. Spécification de la bride de cou de soudure en titane de la classe 300 ANSI B16.5

La valeur de l'échantillon doit être déterminée en fonction de l'échantillonnage effectué.

4Pourquoi choisissons-nous les brides de cou en titane dans l'industrie?

Le titane présente une résistance exceptionnelle à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, le traitement chimique et les applications marines.Cette résistance à la corrosion contribue à prolonger la durée de vie des équipements et à réduire les coûts d'entretien.

Le titane a un rapport résistance/poids élevé, ce qui le rend nettement plus résistant que de nombreux autres métaux tels que l'acier inoxydable ou les alliages d'aluminium tout en étant beaucoup plus léger.Cette propriété est cruciale dans l' aérospatiale., marine et automobile où la réduction de poids est essentielle.

Le titane est biocompatible et non toxique, ce qui le rend idéal pour les implants médicaux tels que les implants orthopédiques et les instruments chirurgicaux.Il s' intègre bien au corps humain et minimise le risque de réactions indésirables..

Je suis désolée.Le titane conserve ses propriétés mécaniques à des températures élevées, ce qui le rend approprié pour les applications nécessitant une stabilité thermique.Cela inclut les composants aérospatiaux et les processus industriels impliquant une chaleur élevée..

Je suis désolée.Le titane a un faible coefficient de dilatation thermique, similaire à celui de l'acier inoxydable.assurer la fiabilité dans les applications critiques.

Je suis désolée.Le titane est connu pour sa durabilité et sa longue durée de vie, même dans des conditions de fonctionnement difficiles.malgré son coût initial plus élevé par rapport à certains autres matériaux.

Les brides en tôle de titane sont préférées dans les industries où leur combinaison unique de propriétés est essentielle, telles que l'aérospatiale, le traitement chimique, les usines de dessalement et les plates-formes pétrolières offshore.

5. Le processus de production des brides de cou en titane

Le processus de production deautres appareils pour la fabrication de produits de la sous-cultureIl s'agit de plusieurs étapes méticuleuses pour s'assurer qu'ils répondent à des normes de qualité et de performances strictes.

Sélection du matériau:

L'alliage de titane: le processus commence par la sélection de l'alliage de titane approprié en fonction des exigences de l'application.15Pd), choisis pour leurs propriétés mécaniques spécifiques, leur résistance à la corrosion et d'autres caractéristiques pertinentes.

Coupe et formage:

Préparation des matières premières: les billets ou barres en titane sont coupés en longueur appropriée en fonction des dimensions de la bride requises.

Forgeage ou laminage: le matériau en titane est chauffé à une température optimale et façonné à l'aide de techniques de forgeage ou de laminage pour former les blancs initiaux de la bride.Cela inclut la formation du cou et de la face de la bride.

Machinerie de traitement:

Tourner et fraisage: Les blancs de titane forgés ou laminés subissent des opérations d'usinage de précision.Il s'agit notamment de tourner pour obtenir le diamètre extérieur désiré (OD) et de frayer pour créer la face de la bride (face soulevée), face plate, ou joint de type anneau selon les spécifications ASME B16.5).

Perçage: des trous sont percés dans la bride pour accueillir les boulons et assurer un bon alignement avec les tuyaux de connexion.

Préparation de la soudure:

Les extrémités de la bride du cou de la soudure, en particulier la zone où elle se connecte au tuyau, sont bissules pour faciliter le soudage.

Pour le soudage:

Processus de soudage: Les brides de cou de soudure en titane sont généralement soudéses par soudage TIG (gaz inerte de tungstène) ou par des méthodes similaires adaptées aux alliages de titane.Le soudage est effectué avec soin pour maintenir une atmosphère protégée (argon ou hélium) afin d'éviter la contamination et l'oxydation, ce qui peut compromettre la résistance à la corrosion du titane.

Inspection de la soudure: l'inspection post-soudure comprend des méthodes d'essai non destructif (NDT) telles que les tests de pénétration des colorants ou les tests par ultrasons pour vérifier l'intégrité des soudures.

Traitement thermique (le cas échéant):

Rechauffage: en fonction de l'alliage de titane et des exigences spécifiques, le rechauffage ou le traitement thermique de soulagement des contraintes peuvent être appliqués pour optimiser les propriétés du matériau et réduire les contraintes résiduelles.

Inspection finale et essais:

Inspection dimensionnelle: Chaque bride du cou de soudure est soumise à des contrôles dimensionnels rigoureux pour s'assurer qu'elle respecte des tolérances et des spécifications précises, y compris celles fixées par l'ASME B16.5.

Inspection visuelle et de surface: les inspections visuelles garantissent qu'il n'y a pas de défauts ou d'imperfections de surface susceptibles d'affecter les performances ou l'intégrité.

Test de pression: des essais de pression hydrostatique ou pneumatique peuvent être effectués pour vérifier l'intégrité de la pression et la résistance aux fuites de la bride dans des conditions spécifiées.

Traitement de surface et finition:

Couche de surface: en fonction de l'application, des traitements de surface tels que la passivation ou l'anodisation peuvent être appliqués pour améliorer davantage la résistance à la corrosion ou améliorer la finition de la surface.

Marquage et identification: chaque bride est marquée avec des informations essentielles telles que la qualité du matériau, la taille, la classe de pression et l'identification du fabricant pour la traçabilité.

Emballage et expédition

Une fois les inspections et les essais terminés de manière satisfaisante, les brides de cou en titane sont soigneusement emballées pour éviter tout dommage pendant le transport et le stockage.Ils sont ensuite expédiés aux clients ou aux centres de distribution..

6Inspection de la bride du cou de soudure en titane

Test visuel (VT):Il s'agit d'inspecter visuellement la surface de la soudure et de la bride pour détecter tout défaut visible tel que des fissures, des porosités ou des profils de soudure inappropriés.

Tests par ultrasons (UT):Cette technique utilise des ondes sonores à haute fréquence pour détecter les défauts internes du matériau, tels que les vides, les inclusions ou les fissures.

Tests radiographiques (RT):Cette méthode utilise des rayons X ou des rayons gamma pour produire des images de la structure interne de la soudure et de la bride.

Test de particules magnétiques (MT):La MT est utilisée pour détecter les défauts de surface et de quasi-surface dans les matériaux ferromagnétiques.Cette méthode peut ne pas être applicable à moins qu'il n'y ait des matériaux magnétiques à proximité ou des revêtements pouvant être magnétisés..

Test du pénétrant/pénétrant de teinture (PT):Le PT consiste à appliquer un colorant pénétrant à la surface de la soudure et à enlever l'excès de colorant pour révéler les défauts de rupture de surface.

Épreuve de courant de tourbillon (ET):L'ET utilise l'induction électromagnétique pour détecter les défauts de surface et proches de la surface dans les matériaux conducteurs comme le titane.

Émission acoustique (AE):L'AE consiste à surveiller les émissions acoustiques d'un matériau soumis à des contraintes afin de détecter les changements indiquant des défauts tels que des fissures ou des fuites.

7. FAQ

1Des réductions?

R: Les prix que nous citons sont tous les prix de gros en premier lieu.Veuillez préciser votre quantité d'achat lorsque vous demandezPlus vous en commanderez, meilleures seront les remises.

2Vous êtes fabricant?

R: Oui. En tant que fabricant avec 13 ans d'expérience, nous avons acquis une expertise et une compétence suffisantes.Nous vous offrons nos produits de la plus haute qualité car nous avons un département produit et un département de contrôle qualité entièrement équipés.

3Comment savoir si mes produits sont livrés?

R: Nous vous informerons du numéro de suivi pour votre référence ou vous pouvez nous contacter à tout moment pour obtenir des informations sur l'expédition.

4Votre entreprise a-t-elle obtenu un certificat?

R: Nous sommes un fabricant certifié avec nos pièces automobiles approuvées par le système de gestion de la qualité ISO9001.

5Et la qualité des produits?

R: Nous garantissons un contrôle strict sur chaque détail des produits. Chaque produit est soigneusement inspecté et testé avant livraison.

6Et les conditions de paiement?

R: T/T, L/C, Western Union Paypal sont acceptés.

7Quel est votre MOQ?

R: La quantité minimale pour certains articles est de seulement 10 kg. Mais le MOQ peut être réduit lorsque vous achetez plusieurs types de produits différents ensemble. Pour plus de détails, n'hésitez pas à nous contacter à tout moment.

8Et le délai de livraison?

R: Habituellement dans les 5-7 jours par livraison express. Mais cela dépend aussi de la quantité de votre commande.
