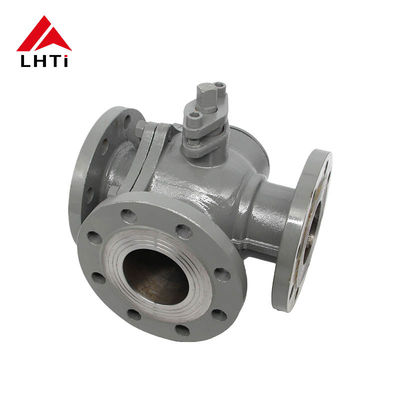

Vannes à boisseau sphérique en titane Gr2 DN 15 Brides Classe 150-2500 Vanne à boisseau sphérique pour le traitement de l'eau

Nom De Marque:	LHTi
Numéro De Modèle:	Valve à bille en titane à trois voies
Nombre De Pièces:	1 pièce
Prix:	négociable
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union
Capacité à Fournir:	5000 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Baoji, en Chine

Certification:

ISO9001,CE,etc

Modèle:

Robinet à tournant sphérique

Matériel:

L'alliage de titane Gr1 Gr2 TA1 TA2

Type d'actionneur:

Manuel, pneumatique, électrique

Médias appropriés:

L'eau, le pétrole, le gaz, les produits chimiques

Taille:

1/2 pouce - 12 pouces

Opération:

Manuel, pneumatique, électrique

Terminer la connexion:

Les pièces détachées ne doivent pas contenir de matériaux en acier

Dimension face à face:

ASME B16.10

Conception sûre contre le feu:

La valeur de l'émission est calculée en fonction de l'échantillon.

Plage de température:

-196°C à 600°C

Détails d'emballage:

Casse en contreplaqué ou palettes, ou selon vos exigences

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

DN 15 soupape à bille en titane

Traitement de l'eau soupape à bille en titane

Valve à bille en titane de classe 150-2500

Description du produit

Vannes à boisseau sphérique en titane Gr2 DN 15 Classe 150-2500 Vannes à boisseau sphérique à brides pour le traitement de l'eau

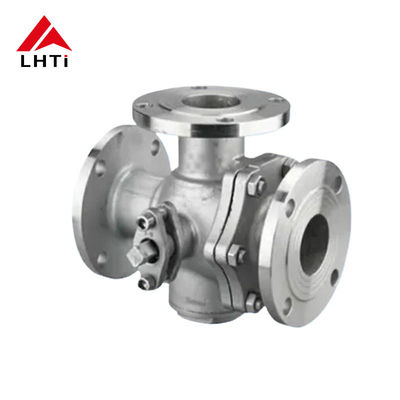

Les vannes à boisseau sphérique en titane à trois voies sont disponibles en configurations de type L (Q44F) et de type T (Q45F), chacune conçue pour des applications spécifiques de contrôle de débit dans des environnements industriels exigeants.

Vanne à boisseau sphérique à trois voies de type L (Q44F)

La vanne à boisseau sphérique à trois voies de type L est conçue pour commuter la direction du flux entre deux canaux perpendiculaires, offrant un contrôle directionnel efficace pour les processus industriels.

Vanne à boisseau sphérique à trois voies de type T (Q45F)

La vanne à boisseau sphérique à trois voies de type T offre des capacités polyvalentes de distribution de fluide, de confluence et de commutation de direction de flux, permettant l'interconnexion de trois canaux ou la connexion entre deux canaux quelconques pour des systèmes de contrôle de flux complexes.

Normes de conception et d'essai

Norme de conception	BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D
Norme d'inspection et d'essai	BS EN ISO 12266-(BS 6755 -1)
Distance bride à bride	Norme de fabrication
Raccordement d'extrémité	Extrémité à brides selon ANSI B 16.5, Classe 150 / 300 BS 10 Tableau D E F / H PN 6 / PN 10 / PN 16 PN 25 PN 40 Norme DIN / Norme JIS / Norme IS Extrémité filetée selon ANSI B 1.20.1
Plage de tailles de fabrication	1/2"(DN15) à 12"(DN 300) - Extrémités à brides 1/2"(DN15) à 3"(DN 80) - Extrémités filetées
Pression nominale de la vanne	PN 10 / PN 16 / PN 25 / PN 40
Fonctionnement de la vanne	Actionneur manuel à levier / Actionneur à vis sans fin Actionneur pneumatique rotatif quart de tour / Actionneur électrique

Caractéristiques principales

Résistance à la corrosion : Résistance exceptionnelle à l'eau de mer, au chlore et aux produits chimiques agressifs pour les applications en environnement difficile
Rapport résistance/poids élevé : Construction légère en titane avec une résistance élevée pour une manipulation et une installation plus faciles
Tolérance à la température : Performance fiable dans des conditions industrielles à haute température
Durabilité : La construction robuste en titane assure une longue durée de vie avec des exigences de maintenance minimales
Biocompatibilité : Convient aux applications pharmaceutiques et biologiques nécessitant une compatibilité des matériaux

Spécifications techniques

Pression nominale	Classe 150-600Lb
Diamètre nominal	1/2" - 10"
Mode d'entraînement	Poignée, Vis sans fin, Pneumatique, Hydraulique, Électrique
Corps, Capot	TA1, TA2, TA10, Gr2, Gr3
Bille	TA1, TA2, TA10, Gr2, Gr3
Tige	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Bague d'étanchéité	PTFE, RPTFE, PPL, PEEK
Modèle de vanne à boisseau sphérique en titane norme américaine	Q41F-150Lb(Ti), Q41F-300Lb(Ti), Q41F-600Lb(Ti), Q341F-150Lb(Ti), Q341F-300Lb(Ti), Q341F-600Lb(Ti), Q341F-150Lb(A), Q341F-300Lb(A), Q341F-600Lb(A)
Normes de conception	GB/T12237, API6D, ASME B16.34
Dimensions face à face	GB/T12221, API6D, ASME B16.10
Raccords à brides	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Normes d'essai	JB/T9092, GB/T13927, API6D, API598

Installation et maintenance

Assurer un alignement correct : Un alignement correct des orifices lors de l'installation évite les fuites et assure un contrôle de débit efficace
Utiliser des joints compatibles : Sélectionner des joints compatibles avec les fluides manipulés et les exigences de l'environnement opérationnel
Inspection régulière : Des vérifications périodiques d'usure ou de dommages maintiennent des performances optimales et prolongent la durée de vie de la vanne
Propreté : Un nettoyage régulier maintient les normes d'hygiène pour les applications pharmaceutiques et de transformation alimentaire

Applications industrielles

Industrie chimique : Manipulation de milieux corrosifs, y compris les solutions acides, alcalines et les oxydes dans les processus de production chimique
Industrie pétrolière et gazière : Contrôle du débit et de la pression dans les systèmes d'extraction, de transport et de traitement
Ingénierie marine : Systèmes de contrôle de fluides dans les pipelines sous-marins et les plateformes offshore avec une excellente résistance à la corrosion de l'eau de mer
Domaine aérospatial : Systèmes hydrauliques et de carburant nécessitant des composants légers et à haute résistance pour les applications aéronautiques
Industries alimentaire et pharmaceutique : Systèmes de contrôle de fluides où des matériaux non toxiques et non contaminants sont essentiels
