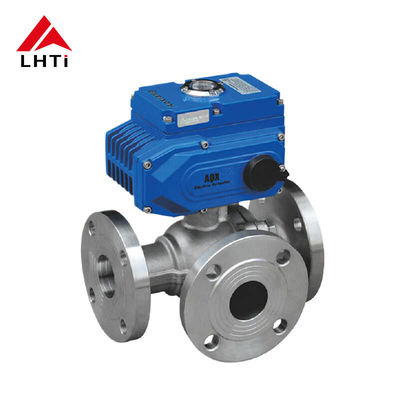

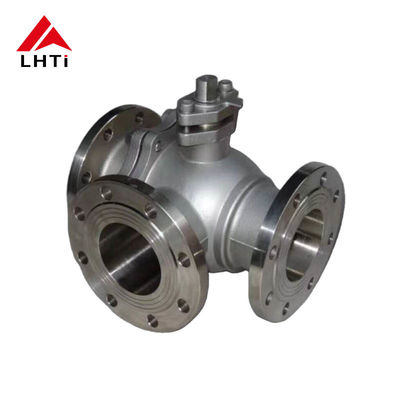

Valve à bille à 3 voies en titane pour l'industrie chimique et électrique Gr1 Gr2 PN16 PN 25 6 pouces

Nom De Marque:	LHTi
Numéro De Modèle:	Valve à bille en titane (trois voies)
Nombre De Pièces:	5 pièces
Prix:	négociable
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union
Capacité à Fournir:	5000 pièces par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Baoji, Shaanxi, Chine

Certification:

ISO9001,CE,etc

Norme de conception:

Les produits doivent être soumis à un contrôle de conformité.34

méthode de fonctionnement:

Levier, engrenage, actionneur

Coffre-fort du feu:

Pour l'utilisation des appareils électroménagers

Modèle:

Robinet à tournant sphérique

Matériel:

L'alliage de titane Gr1 Gr2 TA1 TA2

Opération:

Manuel, pneumatique, électrique

Dimension face à face:

ASME B16.10

Antistatique:

Appareils électroniques

Détails d'emballage:

Casse en contreplaqué ou palettes, ou selon vos exigences

Capacité d'approvisionnement:

5000 pièces par mois

Mettre en évidence:

Valve à bille en titane pour l'industrie électrique

Valve à bille en titane pour l'industrie chimique

Valve à bille en titane de 6 pouces

Description du produit

Vanne à boisseau sphérique en titane à 3 voies pour les industries chimique et de l'énergie

Vannes à boisseau sphérique en titane à 3 voies haute performance conçues pour les applications exigeantes dans les industries de la chimie et de la production d'énergie. Disponibles dans les grades de titane TA1/TA2 (Gr1/Gr2) avec des pressions nominales de PN16 et PN25 en tailles de 6 pouces.

Aperçu des vannes à boisseau sphérique en matériaux spéciaux

Nos vannes à boisseau sphérique spécialisées comprennent des configurations à deux, trois et quatre voies, tant dans les conceptions à étanchéité souple que rigide. Disponibles en versions à bille flottante et à bille supportée, ces vannes utilisent des matériaux de première qualité, notamment le titane, le nickel, le zirconium, l'Hastelloy, le Monel, l'Inconel, l'acier inoxydable duplex, le 904L, l'alliage 20 et l'acier C4 pour une résistance exceptionnelle à la corrosion et une résistance mécanique dans des environnements industriels difficiles.

Normes de conception et d'essai

Norme de conception	BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D
Norme d'inspection et d'essai	BS EN ISO 12266-(BS 6755 -1)
Distance bride à bride	Norme de fabrication
Raccordement d'extrémité	Raccordement à bride selon ANSI B 16.5, Classe 150 / 300 BS 10 Tableau D E F / H PN 6 / PN 10 / PN 16 / PN 25 / PN 40 Norme DIN / Norme JIS / Norme IS Raccordement fileté selon ANSI B 1.20.1
Gamme de tailles de fabrication	1/2" (DN15) à 12" (DN300) - Raccordements à bride 1/2" (DN15) à 3" (DN80) - Raccordements filetés
Pression nominale	PN 10 / PN 16 / PN 25 / PN 40
Fonctionnement de la vanne	Actionneur manuel à levier / Actionneur à vis sans fin Actionneur pneumatique rotatif quart de tour / Actionneur électrique

Types de vannes à boisseau sphérique en titane

Vanne à boisseau sphérique flottante

Structure simple où la bille se déplace légèrement sous la pression du fluide pour assurer l'étanchéité. Idéale pour le contrôle général des fluides à pression et température moyennes à basses.

Spécifications techniques

Pression nominale	PN1.6-4.0Mpa Classe150-300Lb
Diamètre nominal	DN15-DN300 1/2"-12"
Mode d'entraînement	Poignée, Engrenage à vis sans fin, Pneumatique, Hydraulique, Électrique
Matériaux du corps, du chapeau	TA1, TA2, TA10, Gr2, Gr3
Matériaux de la bille	TA1, TA2, TA10, Gr2, Gr3
Matériaux de la tige	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Matériaux de la bague d'étanchéité	PTFE, RPTFE, PPL, PEEK

Modèles de vannes

Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti, Q645F-40Ti, Q944F-16Ti, Q944F-25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB(Ti), Q44F-300LB(Ti), Q345F-150LB(Ti), Q645F-150LB(Ti), Q945F-150LB(Ti)

Normes de conception

GB/T12237, ASME B16.34

Dimensions face à face

GB/T12221, ASME B16.10

Raccords à bride

HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS

Normes d'essai

JB/T9092, GB/T13927, API598

Vanne à boisseau sphérique à bille supportée

Dispose d'une bille fixe dans le corps de la vanne, le contrôle du débit étant assuré par la rotation de la tige. Convient aux conditions de haute pression et haute température avec une étanchéité et des performances opérationnelles fiables.

Vanne à boisseau sphérique à passage en V

La conception de la bille en forme de V offre des performances de régulation supérieures et un contrôle précis des fluides pour les applications nécessitant une régulation précise du débit.

Vanne à boisseau sphérique multi-ports

Plusieurs passages d'entrée et de sortie permettent des fonctions complexes de distribution et de fusion de fluides pour des systèmes de contrôle de fluides complexes.

Directives de sélection et d'installation

Critères de sélection

Prendre en compte les propriétés du fluide (température, pression, corrosivité), les exigences de débit et l'environnement d'exploitation lors de la sélection du type de vanne et des spécifications appropriées.

Procédures d'installation

Effectuer une inspection complète de la vanne avant l'installation pour s'assurer qu'il n'y a pas de défauts ou de dommages
Garder la vanne en position fermée pendant l'installation pour éviter les fuites de fluide
Assurer une bonne performance d'étanchéité aux raccords vanne-pipeline
Vérifier le fonctionnement souple de la vanne sans blocage
Effectuer des tests de pression après l'installation pour confirmer l'étanchéité et la performance de sécurité

Procédures de maintenance

Une maintenance régulière assure un fonctionnement stable à long terme et prolonge la durée de vie des vannes à boisseau sphérique en alliage de titane.

Inspection régulière : Inspection visuelle de la corrosion, de l'usure ou des dommages ; inspection des composants d'étanchéité pour détecter les dommages, le vieillissement ou l'usure
Lubrification : Lubrification régulière des pièces mobiles (tige de vanne) à l'aide de lubrifiants appropriés
Nettoyage : Nettoyage périodique de l'intérieur et de l'extérieur pour éviter les obstructions
Vérification des fixations : Inspecter et resserrer tous les boulons et raccords
Tests fonctionnels : Tests d'ouverture/fermeture réguliers pour vérifier la souplesse de fonctionnement et la performance d'étanchéité
Gestion des urgences : Action immédiate en cas d'anomalies (fuites, rigidité)
Journaux de maintenance : Enregistrements détaillés des inspections, de la maintenance et des réparations
Maintenance professionnelle : Inspections professionnelles périodiques pour les vannes grandes ou complexes

Applications industrielles

Les vannes à boisseau sphérique en titane offrent des performances fiables dans plusieurs secteurs industriels :

Industrie chimique : Excellente résistance à la corrosion pour la manipulation de fluides corrosifs, y compris les solutions acides/alcalines et les oxydes
Pétrole et gaz naturel : Essentiel pour les opérations d'extraction, de transport et de traitement afin de contrôler le débit et la pression des fluides
Ingénierie marine : Résistance supérieure à la corrosion par l'eau de mer pour les pipelines sous-marins et les systèmes de contrôle des fluides des plateformes offshore
Aérospatiale : Caractéristiques de légèreté et de haute résistance idéales pour les systèmes hydrauliques et de carburant des avions
Alimentation et pharmacie : Propriétés non toxiques et non contaminantes adaptées au contrôle des fluides dans l'industrie alimentaire et pharmaceutique
