Pression d'essai hydraulique du tube en titane de 12,7 mm

12Tubes de titane sans soudure de 0,7 mm: ce que prouve le test hydraulique

Un essai hydraulique est la phrase la plus citée et la moins comprise sur un certificat de tuyauterie.et rien de plus.La compréhension de la manière dont la pression d'essai a été choisie et de ses effets sur la paroi transforme une revendication vague en un critère d'acceptation utilisable, en particulier sur un tube de 12,7 mm où la plage de paroi va de 0.5 à 1.5 mm.

D'où viennent les 15 et les 24,5 MPa

Les pressions d'essai sont normalement dérivées de la pression de conception avec un facteur, généralement 1,5 fois, puis vérifiées de sorte que la contrainte résultante dans la paroi reste inférieure au rendement.Cette deuxième vérification est celle qui décide si une pression d'essai donnée est même applicable à une paroi donnée. à 12,7 mm de diamètre extérieur, la contrainte du cercle est facile à estimer: pression fois diamètre divisé par le double de la paroi.qui représente 57% du rendement de 275 MPa du Gr2 recuitLa même pression sur une paroi de 0,5 mm produit environ 311 MPa, au-dessus du rendement, de sorte que le tube serait définitivement élargi par l'essai lui-même.

C'est pourquoi une pression d'essai ne doit jamais être indiquée sans la paroi sur laquelle elle s'applique.,La question la plus utile qu'un acheteur puisse poser à un fournisseur de tubes est de savoir à quel mur la pression s'applique.

Ce que l'épreuve révèle

L'essai hydraulique est un test de fuite. Il détecte les défauts de paroi, les mauvaises soudures, les trous et les fissures qui s'ouvrent sous pression, et il le fait sur toute la longueur du tube plutôt que sur les points d'échantillonnage.Il ne trouve pas de fissures serrées qui restent ferméesIl n'y a pas d'indications sur l'épaisseur de la paroi, et il n'y a rien à dire sur la chimie ou le recuit.

La procédure d'essai est aussi importante que la pression: le tube doit être complètement rempli, ventilé, la pression augmentée lentement et maintenue suffisamment longtemps pour que toute la longueur soit observée,et l'extérieur séché de sorte qu'une larme est visibleUn essai sous pression et libéré en quelques secondes ne donne que très peu de résultats, surtout sur de longues distances où l'eau doit se déplacer.

Longueur, bobine et champ dimensionnel

Cette page contient deux énoncés de longueur: le champ dimension donne un maximum de 1200 mm, tandis que le tableau produit donne un maximum de 16000 mm pour les longueurs droites, et 12.Le tube de 7 mm est également généralement fourni enrouléElles ne sont pas contradictoires une fois que la forme du produit est claire: les pièces courtes sont l'emballage par défaut pour les petites commandes,des longueurs droites allant jusqu'à 16 m sont disponibles pour les travaux de tuyauterie et d'échangeur de chaleur, et le tube enroulé est utilisé lorsque l'installation nécessite un fonctionnement continu avec peu de joints.

Le choix affecte l'essai. Une bobine est testée comme une bobine et l'enregistrement couvre toute la longueur; une longueur droite est testée individuellement ou en lot avec la pression maintenue sur un collecteur.,Le certificat doit indiquer la pression d'essai, le temps de rétention et si chaque tube ou échantillon a été testé, car un essai par lots sur un échantillon est un niveau d'assurance différent de celui d'un essai sur chaque pièce..

Norme, catégorie et structure

ASTM B338 couvre le tube sans couture et est la référence utilisée sur cette page; ASTM B861 couvre le tuyau sans couture, et les deux sont parfois cités ensemble pour un ordre mixte.Gr2 et Gr5 tandis que le tableau des produits montre Gr1 et Gr2, donc la lecture pratique est que Gr1 et Gr2 sont l'approvisionnement standard et Gr5 est disponible sur demande.Essai de 5 MPa, même sur une paroi mince.

Le tube est roulé et recuit, ce qui donne des dimensions constantes et une flexion prévisible.et un tube soulagé de la contrainte est moins susceptible de se déformer lorsqu'il est coupéLa taille de 12,7 mm correspond à la taille nominale d'un demi-pouce, ce qui explique pourquoi elle s'adapte aux raccords d'instruments standard, aux feuilles de tubes et aux petits ensembles d'échangeurs de chaleur sans adaptateur.

Des projets pour une longue vie

La longévité du tube en titane est due à trois choses: maintenir le mur au-dessus de la tolérance à la corrosion et à l'érosion, garder la surface propre et éviter les vibrations.La seconde est une habitude d'entretien.Le titane résiste bien à la plupart des eaux de refroidissement, mais une paroi mince qui perd du métal à la turbulence d'entrée échoue tôt, quel que soit l'alliage.

Le titane a à peu près la moitié du module d'élasticité de l'acier.donc la même portée et l' espacement de soutien donne une fréquence naturelle inférieure et une plus grande amplitudeLes supports placés plus près l'un de l'autre, et en évitant de longs trajets non supportés entre une tête et un faisceau, sont des moyens peu coûteux d'éviter l'agitation à la feuille de tube et la fatigue au premier support.

Liste de contrôle de commande

Spécifier la norme et la qualité, le diamètre extérieur et la paroi, la longueur et la forme du produit, l'état de recuit, la pression d'essai avec la paroi à laquelle elle s'applique, le temps de maintien,les essais non destructeurs requisPour cette taille, il est normal de s'attendre à un certificat 3.1 conforme à la norme EN 10204 avec le dossier des essais hydrauliques, la composition chimique et les propriétés mécaniques.

Deux remarques pratiques permettent de conclure la boucle: utilisez de l'eau d'essai propre, puis vidangez et séchez les tubes, car l'eau résiduelle dans une longueur enroulée laisse des taches qui doivent être retirées avant l'installation.Et enregistrer la pression d'essai et le temps d'attente sur la liste d'emballage ainsi que le certificat, de sorte que l'information se déplace avec le paquet vers le site plutôt que de rester dans un fichier de bureau.

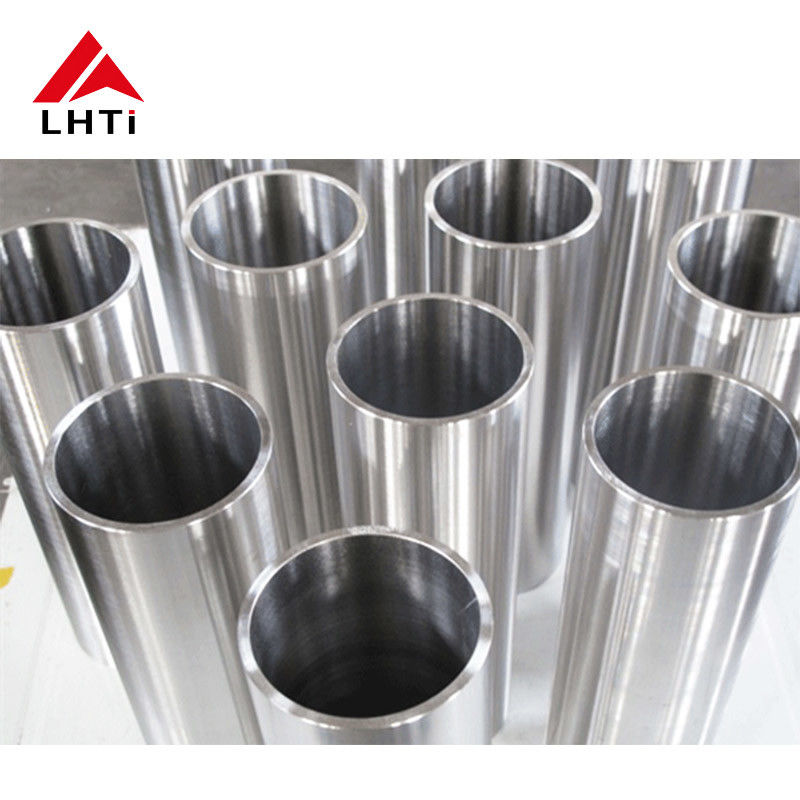

Images du produit
