DN15 Bride Titane ASME B16.5 Classe 150

Bride à emboîtement en titane DN15 ASME B16.5 Classe 150

Le DN15, ou 1/2 pouce, est la plus petite taille répertoriée dans ASME B16.5, et une bride à emboîtement de cette taille est rarement limitée par sa pression nominale. Ce qui décide si le joint survit, c'est l'ajustement entre l'alésage de la bride et la paroi du tuyau sans soudure de 1/2 pouce sur lequel elle glisse, et les deux soudures d'angle qui la maintiennent en place. Cette bride est usinée en titane de grade 2 ou 7 et fournie avec une portée à joint surélevée, prête à être associée à un tuyau sans soudure de 1/2 pouce correspondant.

La paroi du tuyau régit le joint

Une bride à emboîtement est positionnée par le tuyau, et non par une douille usinée, de sorte que l'alésage doit dégager le diamètre extérieur du tuyau avec suffisamment de jeu pour glisser à froid et laisser encore un cordon d'angle à déposer. Le tuyau de schedule 10S en 1/2 pouce a une paroi d'environ 2,8 mm ; le schedule 80S dépasse 5 mm. Sur la paroi mince, le risque est la brûlure et un cordon d'angle concave qui se fissure à la toe. Sur la paroi épaisse, la bride absorbe beaucoup plus de chaleur et la portée à joint surélevée peut se déformer suffisamment pour fuir au niveau de la ligne de joint. Ce sont deux variables de soudage, pas des variables de matériau, c'est pourquoi le schedule du tuyau doit être indiqué avec la commande.

Données de la bride

Grade 2 ou Grade 7

Le grade 2 couvre la plupart des applications : eau de mer, saumure, eau de refroidissement chlorée, dosage d'hypochlorite et conduites de qualité alimentaire, où le métal commercialement pur se passive et reste propre. Le grade 7 ajoute 0,12 à 0,25 % de palladium, ce qui augmente le potentiel de rupture dans les acides réducteurs tels que l'acide chlorhydrique et dans les services à chlorures chauds où le grade 2 commencerait à se piquer. Pour une conduite DN15, la différence de coût est faible, le choix doit donc suivre la chimie du pire cas plutôt que le cas normal.

La classe 150 est une classification à température ambiante. Lorsque la température de la conduite augmente, la pression admissible diminue, de sorte qu'une branche chaude de 1/2 pouce nécessite la table de classification plutôt que le chiffre principal. Le titane a également une faible dilatation thermique par rapport à l'acier inoxydable, ce qui maintient la charge des boulons plus stable au cours d'un cycle de chauffage et de refroidissement.

Soudage d'une bride à emboîtement DN15

Comme la pièce est petite, l'apport de chaleur par passe est plus important que sur une grande bride. Soudez la bride d'équerre sur le tuyau, vérifiez le faux-rond de la portée avec une règle, puis soudez d'abord le cordon intérieur et ensuite le cordon extérieur, en alternant les côtés pour que la traction reste équilibrée. Gardez l'arc éloigné de la portée à joint surélevée. Une bague de refroidissement ou un chiffon humide derrière le moyeu maintient la portée plate, et un refroidissement lent après la dernière passe évite la zone dure et sujette aux fissures que le refroidissement à l'air peut laisser dans les sections plus épaisses. Le décapage après soudage restaure le film passif au niveau de la teinte de chauffe.

Inspection et emballage

Chaque lot est vérifié dimensionnellement par rapport à la norme B16.5, identifié positivement sur le moyeu et tracé jusqu'au numéro de coulée, et emballé dans une caisse en contreplaqué avec les portées protégées afin que les rainures arrivent intactes. Les brides sont cotées par taille, classe, grade et schedule de tuyau, et des joints et jeux de boulons assortis peuvent être ajoutés à la même expédition si la conduite est construite en unité.

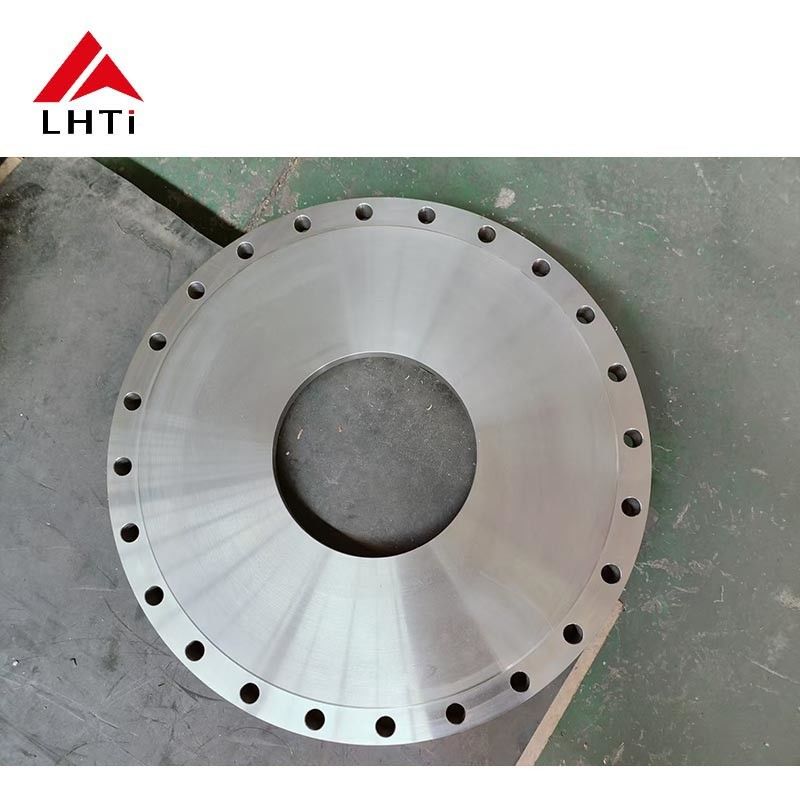

Images du produit
