Collier SORF en titane ASME B16.5 Classe 150

Collier SORF en titane ASME B16.5 Classe 150 pour pipeline

Une bride qui fuit sur un pipeline en titane n'est presque jamais une défaillance du matériau. C'est une défaillance de joint : une face qui n'était pas parallèle, un joint qui a été trop comprimé, des boulons serrés en une seule passe autour du cercle, ou un tuyau qui a été tiré pour s'aligner avec les boulons. Le modèle SORF rend toutes ces opérations plus faciles à contrôler, c'est pourquoi il est le choix par défaut sur les pipelines en titane basse pression. Ce qui suit décrit comment le joint doit être assemblé et vérifié sur site.

Ajustement avant toute soudure

Glissez la bride sur le tuyau, réglez l'extrémité du tuyau à 1 à 2 mm de la face de la bride de sorte que le joint repose sur la bride et non sur la soudure, et vérifiez que la face est d'équerre par rapport à l'axe du tuyau avec une équerre de mécanicien dans deux plans à 90 degrés l'un de l'autre. Si le tuyau doit être tiré de plus d'environ 1 mm par 100 mm de longueur pour s'ajuster à la bride, coupez et réajustez plutôt que de contraindre le joint. Un tuyau en titane est suffisamment élastique pour qu'un ajustement forcé revienne en arrière après le desserrage des boulons et laisse le joint lâche.

Soudage des deux passes de filet

Taquez en quatre points, soudez d'abord le filet intérieur là où l'accès le permet, puis le filet extérieur en deux passes. Purgez à l'argon et maintenez la température interpasse en dessous de 200 °C ; une teinte de chauffe légèrement paille est acceptable, un oxyde bleu ou gris ne l'est pas, et la soudure doit être nettoyée avec une brosse en acier inoxydable dédiée au titane. Sur DN25 et plus petit, la chaleur de soudage peut déformer une face de classe 150, donc un anneau de refroidissement en cuivre ou un chiffon humide derrière la bride maintient la face plate.

Liste de contrôle des joints de pipeline

Pourquoi le titane modifie les règles de boulonnage

Le titane a un module d'élasticité inférieur à celui de l'acier, de sorte qu'une bride en titane fléchit davantage sous la même charge de boulon et que le joint est moins tolérant à un joint souple. Utilisez un joint qui se comprime à charge modérée, suivez les valeurs de couple indiquées pour la qualité du boulon plutôt que pour une bride en acier de même taille, et resserrez le joint après le premier cycle thermique. Lorsque la bride de rencontre est en acier au carbone, un ensemble isolant avec manchons et rondelles empêche l'acier de se corroder galvaniquement contre la face en titane.

Détails d'approvisionnement

Les brides sont fournies en Grade 2 pour le service général de pipeline et en Grade 7 lorsque le milieu est un acide réducteur. Les tailles vont de 1/2 pouce à 24 pouces, classe 150 en standard avec classe 300 disponible, faces en forme surélevée ou plate. Chaque pièce est marquée avec la qualité, la taille, la classe et le numéro de coulée, et est expédiée avec un certificat EN 10204 3.1 et un rapport dimensionnel selon ASME B16.5. Des joints, des jeux de boulons en pouces et une carte de couple peuvent être emballés avec la commande afin que le joint ne soit pas en attente d'une seconde livraison.

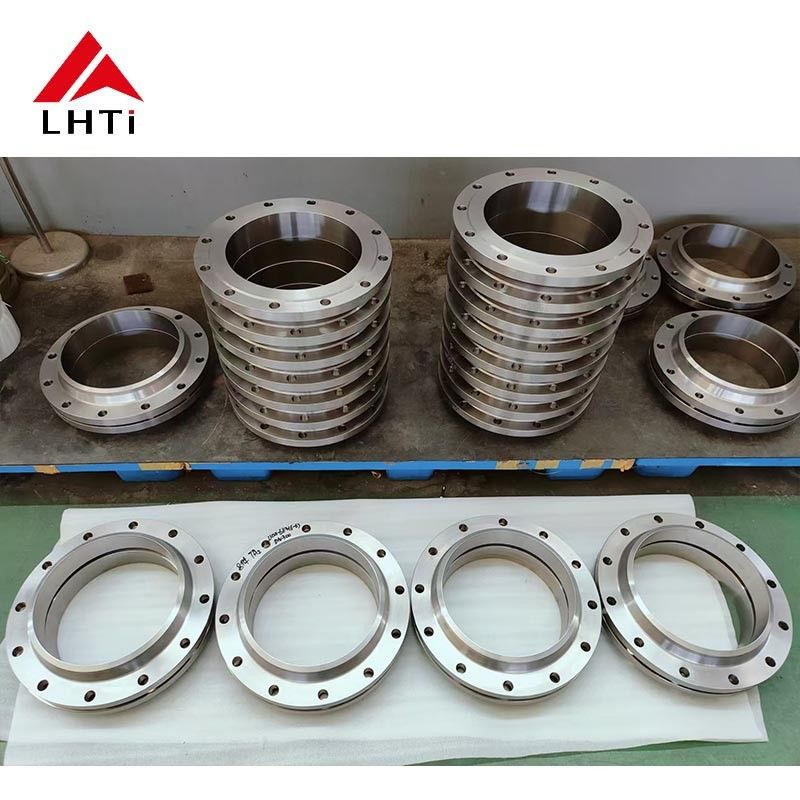

Images du produit
