La plupart des brides en titane sont fabriquées en grade 2 car elles sont bon marché et tolérantes.une ligne où la bride doit supporter une pression élevée ou une charge mécanique répétée, et une ligne où le milieu est un acide réducteur qui attaque la qualité pure.les boulons et les joints déjà utilisés dans l'installation ne doivent pas être modifiés.

Gr5 pour la force dans une enveloppe plus petite

Grade 5, Ti-6Al-4V, atteint 895 MPa de résistance à la traction et 828 MPa de rendement, environ deux fois et demie de grade 2. Dans une bride qui signifie que le même joint peut être fait avec moins de métal,C'est pourquoi le Gr5 est choisi sur les patins compacts., sur les collecteurs d'injection haute pression et sur les équipements où la bride doit être placée dans une enveloppe étroite.Donc une bride Gr5 reste rigide où une bride en titane pur commencerait à ramper sous la charge de boulons.

Gr7 pour les acides réducteurs

Le palladium augmente le potentiel de corrosion de la pellicule de surface.le métal conserve sa couche passive dans des environnements réducteurs où le grade 2 se dissoudrait: acide chlorhydrique, acide sulfurique à concentration modérée, saumures de chlorure chaud et certains acides organiques.lignes de décapage et usine de chlor-alcali où les tuyaux sont déjà de grade 7 et une bride de grade 2 deviendrait le point le plus faible du système.

Gr5 et Gr7 à première vue

ASME B16.5 Détails importants sur le site

Le motif des boulons est le motif de pouce, donc un joint ASME de classe 150 et des boulons de pouce s'adaptent sans adaptateur, contrairement à une bride DIN de taille similaire.au-dessus d'environ 180 °C, la pression admissible diminue et le modèle de la classe 300 est normalement spécifié à la placeLes brides coulissantes sont soudées avec deux soudures à filets, ce qui convient à la fabrication sur site, tandis qu'un col de soudure de la même qualité est utilisé lorsque le joint verra une charge cyclique ou lorsque la radiographie est requise.

Visage, marquage et inspection

La face surélevée est usinée à une hauteur de 2 mm avec une finition de 125 à 250 AARH, et une version à face plate est disponible pour les joints à face complète.classe et numéro de chaleur, et le numéro de chaleur est répété sur le certificat afin que le matériau puisse être retracé par la fusion et la forge.L'inspection par ultrasons du matériel de départ et les essais de pénétration des faces usinées sont disponibles.Les dimensions varient de 1/2 pouce à 24 pouces, emballées face à face dans des boîtiers en contreplaqué.

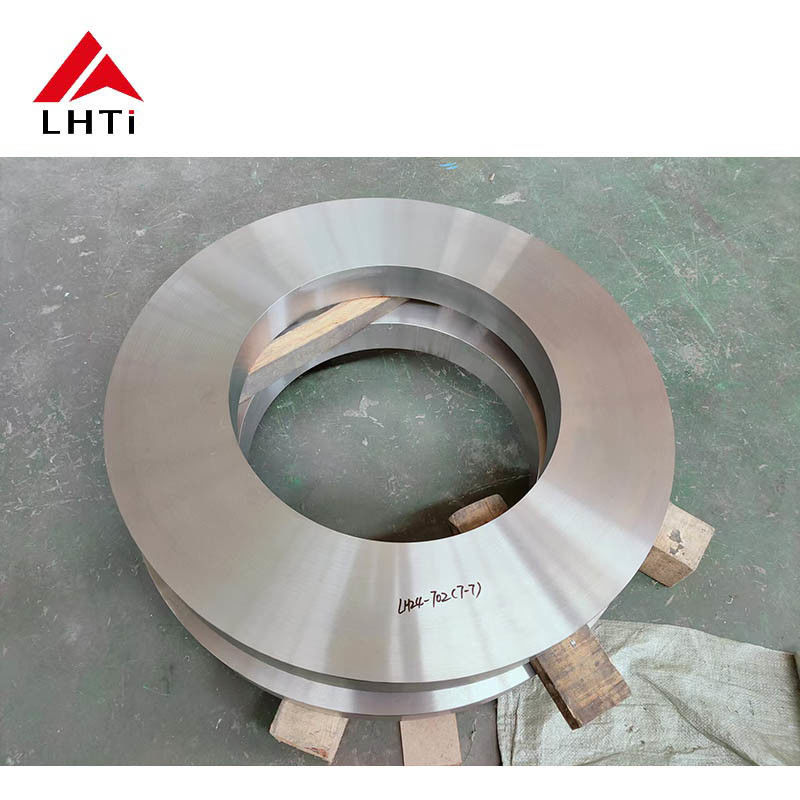

Images du produit
