Collier à bride ASME B16.5 Titane Classe 150

Collier ASME B16.5 Classe 150 en Titane

Un collier est le choix pratique lorsqu'une ligne en titane doit être construite sans machine de soudage bout à bout sur site. Le tuyau passe dans l'alésage et est filleté des deux côtés, de sorte que le collier est positionné et pointé à l'œil plutôt qu'aligné sur un lamage usiné. Cette page couvre la version ASME B16.5 classe 150 en Grade 1, Grade 2 et Grade 12, avec une portée surélevée pour les joints à garniture et une face plate pour les joints complets ou l'accouplement avec de la fonte.

Comment le joint à collier est réalisé

L'alésage est usiné environ 1 mm plus grand que le diamètre extérieur du tuyau pour les tailles jusqu'à 4 pouces, de sorte que le collier glisse en place et que l'extrémité du tuyau est mise à niveau avec la face. Deux soudures d'angle, une à l'intérieur du moyeu et une à l'extérieur, supportent la charge ; l'assemblage est plus résistant qu'un joint fileté et nécessite beaucoup moins de préparation qu'une soudure bout à bout. Comme le tuyau n'a pas besoin d'être coupé à une longueur exacte, les colliers tolèrent les erreurs de mesure sur site et sont faciles à remplacer sur une ligne existante.

Dimensions Classe 150 selon ASME B16.5

Sélection du grade

Le Grade 1 est utilisé pour l'eau à basse pression et l'eau de mer où la ductilité et la soudabilité sont les plus importantes, avec une résistance à la traction minimale de 240 MPa. Le Grade 2 est le cheval de bataille pour la tuyauterie générale avec une résistance à la traction minimale de 345 MPa et une limite d'élasticité de 275 MPa. Le Grade 12 ajoute 0,2 à 0,4 % de molybdène et 0,6 à 0,9 % de nickel, ce qui augmente la résistance aux acides réducteurs et à la corrosion caverneuse en service en chlorure chaud ; c'est le grade à spécifier pour la manipulation d'acide chlorhydrique et pour les connexions d'échangeurs de chaleur où le Grade 2 pique. Le Grade 7, avec 0,12 à 0,25 % de palladium, est disponible pour les environnements réducteurs les plus agressifs.

Face, Marquage et Inspection

Les brides à portée surélevée sont fournies avec une portée surélevée de 2 mm et une finition de 125 à 250 AARH, les faces plates avec une surface de joint complète. Chaque bride est marquée avec le grade, la taille, la classe et le numéro de coulée, et le numéro de coulée est répété sur la liste d'emballage afin que le matériau puisse être tracé jusqu'au certificat de fonderie. Des tests ultrasoniques et de ressuage selon ASME Section V sont disponibles sur demande, et des rapports dimensionnels sont émis selon les tables ASME B16.5 pour chaque lot.

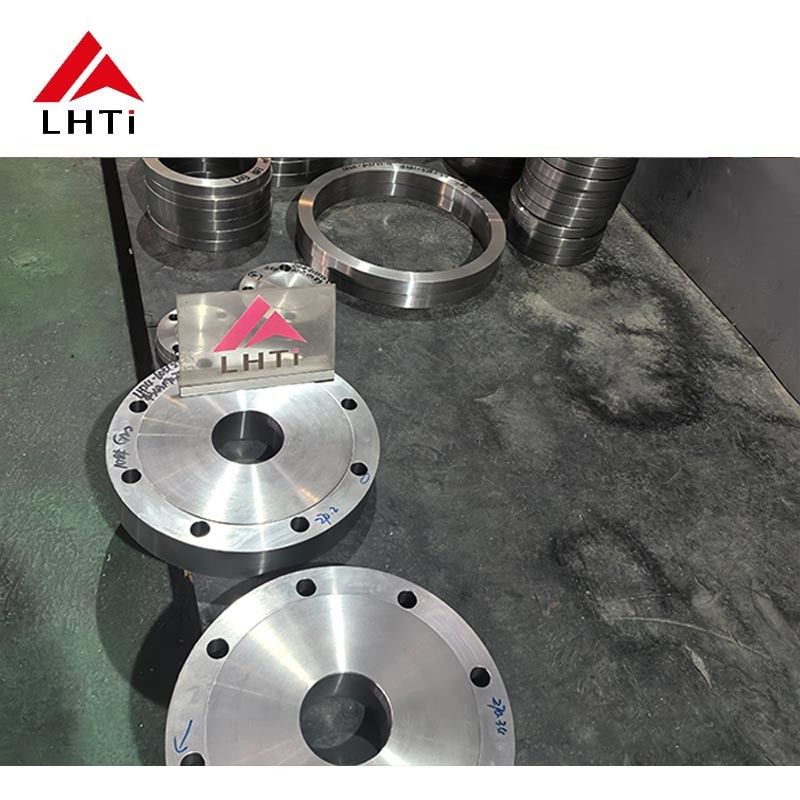

Images du produit
