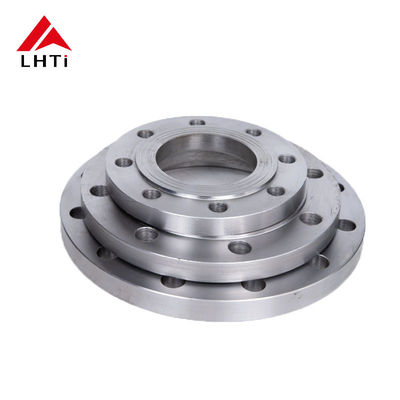

Flanche coulissante en titane de catégorie 2 avec pression nominale de classe 600 et façade surélevée

Nom De Marque:	LHTi
Numéro De Modèle:	Bride de cou de soudure
Nombre De Pièces:	200 pièces
Prix:	négociable
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	500 tonnes/tonnes par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Baoji, en Chine

Certification:

ISO9001,CE,etc

Connexion:

Soudage

Plage de température:

- 250°F à 600°F

Produit principal:

Pièces en acier sans soudure et soudés, flanges

Type de joint:

La plaie en spirale/non-amiante/PTFE

fabricant:

Disponible auprès de différents fabricants dans le monde entier

Bridez en faisant face:

RF, FF, RTJ

Style:

Processus:

Moulage, forge, usinage, etc.

Lieu d'origine:

Titane métallique ou alliage de titane

Grade:

Gr1, Gr2, Gr7, Gr12

Documents de qualité:

rapport de matériaux et de dimensions comme d'habitude

Surface:

Tolérance:

ISO 9001 CT8~10 ou GB 12362 Précision

Types de visages:

RF, FF, TG, RJ Etc.

Forme:

Circulaire

Détails d'emballage:

Casse en contreplaqué ou palettes, ou selon vos exigences

Capacité d'approvisionnement:

500 tonnes/tonnes par mois

Mettre en évidence:

SORF Titane dérapage sur la bride

Applications industrielles Titane dérapage sur bride

L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.

Description du produit

Brides Gr2 Gr5 Ti SORF – ASME B16.5 Classe 600 RF Industriel

Dans les applications industrielles, des raccords à brides robustes et fiables sont essentiels pour maintenir l'intégrité et l'efficacité des systèmes fluidiques sous haute pression. Les brides à enfiler en titane ASME B16.5 Gr2 Gr5 classe 600 avec face surélevée (RF) sont conçues pour répondre aux exigences rigoureuses des environnements à haute pression. Ces brides sont fabriquées en titane de grade 2 (Gr2) et de grade 5 (Gr5), offrant une résistance et une résistance supérieures à la corrosion, ce qui les rend idéales pour une variété d'applications industrielles telles que le traitement chimique, la production d'électricité et les systèmes pétroliers et gaziers offshore.

Principales caractéristiques des brides à enfiler en titane

Les brides à enfiler en titane conçues selon les spécifications ASME B16.5, classe 600, offrent les caractéristiques clés suivantes :

Indice de haute pression :Avec une pression nominale de classe 600, ces brides sont capables de supporter des environnements à haute pression, ce qui les rend adaptées aux applications industrielles exigeantes.
Résistance à la corrosion :Le titane est connu pour sa résistance exceptionnelle à la corrosion, en particulier dans les environnements agressifs comme les fluides acides, salins ou chimiquement réactifs, garantissant une longue durée de vie.
Résistance et durabilité :Disponibles en titane de grade 2 et de grade 5, ces brides offrent un mélange de résistance, de flexibilité et de durabilité pour diverses applications à fortes contraintes.
Facilité d'installation :La conception Slip-On permet une installation simple et efficace en glissant sur le tuyau, ce qui en fait un choix rentable pour de nombreux systèmes.
Conception de visage surélevé :La face surélevée (RF) garantit une surface d'étanchéité plus sûre, réduisant ainsi le risque de fuite, même dans les systèmes à haute pression.

Nuances de titane pour brides à enfiler

Titane grade 2 (Titane CP) :

Résistance à la corrosion :Excellent dans une large gamme d'environnements agressifs, en particulier dans les applications d'eau salée et chimiques.
Force:Résistance modérée mais supérieure en termes de ductilité et de soudabilité.
Applications :Largement utilisé dans des applications telles que le dessalement de l'eau de mer, le traitement chimique et les environnements marins.

Titane grade 5 (Ti-6Al-4V) :

Composition de l'alliage :Contient de l'aluminium et du vanadium, ce qui augmente considérablement la solidité tout en conservant une bonne résistance à la corrosion.
Force:Résistance à la traction et à la limite d'élasticité supérieures à celles du grade 2, ce qui le rend idéal pour les applications à haute pression et à fortes contraintes.
Applications :Idéal pour les systèmes nécessitant une résistance plus élevée, tels que les opérations de production d’électricité, pétrochimiques et pétrolières et gazières offshore.

Avantages du titane Gr2 et Gr5 dans les brides SORF de classe 600

Titane Grade 2 (Gr2) :

Résistance supérieure à la corrosion :Idéal pour les environnements industriels impliquant des produits chimiques, de l'eau salée ou des fluides acides.
Rentable :Le Gr2 offre une excellente résistance à la corrosion à un coût relativement inférieur à celui des autres qualités, ce qui en fait un choix idéal pour les applications où la corrosion est la principale préoccupation mais où la résistance élevée n'est pas une priorité.

Titane Grade 5 (Gr5) :

Résistance et endurance accrues :Le Gr5 est connu pour son rapport résistance/poids élevé, ce qui le rend adapté aux environnements nécessitant une pression et une tolérance aux contraintes élevées.
Durée de vie plus longue :Grâce à sa résistance supérieure, le Gr5 est souvent choisi pour des applications plus exigeantes, garantissant une durée de vie plus longue dans des environnements difficiles.

Applications des brides à enfiler en titane classe 600 SORF avec face surélevée

Les brides à enfiler en titane classe 600 sont largement utilisées dans divers secteurs industriels. La conception à face surélevée (RF) garantit une surface d'étanchéité optimale, même sous des pressions extrêmes. Certaines applications courantes incluent :

Usines de traitement chimique :Le titane est très résistant à une large gamme de produits chimiques agressifs, ce qui rend ces brides idéales pour une utilisation dans les réacteurs chimiques, les colonnes de distillation et les systèmes de tuyauterie.
Pétrole et gaz offshore :Dans les environnements offshore, où l'exposition à l'eau de mer et aux hautes pressions est courante, ces brides offrent la résistance à la corrosion et la solidité requises pour les connexions critiques dans les pipelines sous-marins, les plates-formes et les installations de stockage.
Production d'énergie :Utilisé dans les centrales nucléaires, les centrales thermiques et les turbines à gaz, où des pressions et des températures élevées exigent des composants dotés d'une solidité et d'une résistance à la corrosion exceptionnelles.
Usines de dessalement :Le titane étant très résistant à la corrosion par l'eau salée, ces brides sont parfaites pour les systèmes de dessalement où l'eau de mer est convertie en eau potable.
Installations de traitement de l’eau :La résistance du titane à la corrosion et à l'encrassement biologique le rend adapté aux usines de traitement de l'eau traitant de l'eau chimiquement traitée ou agressive.
Systèmes haute température et pression :Dans des industries telles que l'aérospatiale, la fabrication pharmaceutique et la production d'engrais, ces brides sont utilisées là où existent des conditions de température et de pression élevées.

Dimensions et spécifications des brides

Le tableau suivant illustre les dimensions nominales, les tailles de boulons et les pressions nominales des brides à enfiler en titane ASME B16.5 Gr2 Gr5 classe 600 SORF avec face surélevée.

Taille nominale du tuyau (NPS)	Diamètre du cercle de boulons (BC)	Taille du boulon	Nombre de boulons	Épaisseur de bride (T)	Largeur du visage (F)	Alésage (ID)
1/2"	2,38"	5/8"	4	0,88"	0,50"	0,84"
1"	3.00"	3/4"	4	1,00"	0,56"	1,05"
2"	4,38"	7/8"	8	1,12"	0,75"	2,07"
4"	6,75"	1"	8	1,50"	1,00"	4,09"
6"	9h00"	1-1/4"	12	1,75"	1,25"	6,13"
12"	13.50"	1-1/2"	16	2,38"	1,50"	12,13"
24"	21,75"	1-3/4"	20	3.00"	2.00"	24,13"

Remarque : Des tailles et variantes personnalisées sont disponibles pour répondre à des exigences opérationnelles spécifiques.

Propriétés matérielles des nuances de titane

Les propriétés matérielles du titane de grade 2 et de grade 5 sont essentielles à leur adéquation aux brides à enfiler de classe 600 :

Propriété	Titane de grade 2	Titane grade 5
Résistance à la traction (ksi)	50-70 ksi	130-160 ksi
Limite d'élasticité (ksi)	40-60 ksi	120-140 ksi
Allongement (%)	20%	10%
Densité (g/cm³)	4.51	4.43
Résistance à la corrosion	Excellent	Bien
Conductivité thermique (W/m·K)	21.9	7.0
Point de fusion (°C)	1668°C	1650°C

Le grade 2 offre une excellente résistance à la corrosion, tandis que le grade 5 offre une résistance supérieure pour les systèmes haute pression.

Recommandations de couple et de taille de boulon

Pour garantir une connexion étanche et sécurisée, utilisez les valeurs de couple appropriées pour l'installation. Vous trouverez ci-dessous un guide concernant la taille des boulons et les exigences de couple :

Taille nominale du tuyau (NPS)	Taille du boulon (pouces)	Nombre de boulons	Couple (pi-lb)
1/2"	5/8"	4	40-50
1"	3/4"	4	50-60
2"	7/8"	8	70-90
4"	1"	8	100-120
6"	1-1/4"	12	130-160
12"	1-1/2"	16	200-250
24"	1-3/4"	20	300-350

Conclusion

Les brides à enfiler en titane ASME B16.5 Gr2 Gr5 classe 600 avec face surélevée sont un excellent choix pour les applications industrielles, en particulier dans les environnements qui exigent une résistance élevée, une résistance à la corrosion et une durabilité. Qu'elles soient utilisées dans le traitement chimique, le pétrole et le gaz offshore ou la production d'électricité, ces brides garantissent des connexions sécurisées à haute pression et une fiabilité à long terme.

La sélection de la bride en titane adaptée à votre système est essentielle pour maintenir l'efficacité et la sécurité. En optant pour le titane de grade 2 ou 5, les industries peuvent bénéficier d'une résistance à la corrosion, d'une tolérance élevée à la pression et d'une longue durée de vie, même dans les environnements les plus exigeants.
