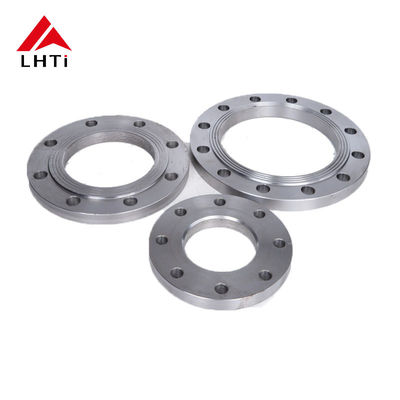

EN1092-01 Gr1 Gr2 Gr5 Flange en tôle de titane Flange plate PN 10 Pour les tuyaux industriels dans des environnements corrosifs

Nom De Marque:	LHTi
Numéro De Modèle:	Bride de cou de soudure
Nombre De Pièces:	200 pièces
Prix:	négociable
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	500 tonnes/tonnes par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Baoji, en Chine

Certification:

ISO9001,CE,etc

Caractéristiques:

Complet

Grade:

TA2

Essai de qualité:

Essai ultrasonique

Température de travail:

-60℃~250℃

Plage de température:

- 250 à 800 ° F.

Technique:

Forgé et la commande numérique par ordinateur a usiné

Processus:

Moulage, forge, usinage, etc.

Grade de matériel:

Titane de catégorie 2, de catégorie 12

Norme exécutive:

ANSI B16. Pour les produits de base:5, GB/T9112

Visage de joint:

RF, FF, TG, RJ Etc.

Caractéristiques:

Haute résistance, léger, faible expansion thermique, non magnétique

Diamètre du cercle du boulon:

3.5 pouces - 27.5 pouces

Classe de pression:

CL150

Application:

Pétrole et gaz, produits chimiques, production d'énergie, marine, aérospatiale

Couleur:

Ti naturel

Détails d'emballage:

Casse en contreplaqué ou palettes, ou selon vos exigences

Capacité d'approvisionnement:

500 tonnes/tonnes par mois

Mettre en évidence:

Environnements corrosifs Flange en tôle de titane

Flanche en tôle de titane pour tuyauterie industrielle

EN1092-01 Flange en tôle de titane

Description du produit

EN1092-01 Gr1 Gr2 Gr5 Bride de plaque en titane Bride plate PN 10 pour tuyauterie industrielle en environnements corrosifs

EN 1092-1 Gr1, Gr2, Gr5 Bride de plaque en titane Bride plate PN 10 pour tuyauterie industrielle en environnements corrosifs

Qu'est-ce que la norme EN 1092-1 ?

La norme EN 1092-1 est une norme européenne pour les brides et les raccords à bride qui définit les dimensions, les pressions nominales et les spécifications de conception pour les systèmes de tuyauterie industrielle. Ces brides doivent répondre à des exigences rigoureuses en matière de résistance, d'étanchéité et de résistance à la corrosion.

La conception de la bride de plaque présente une surface plane (sans face surélevée), idéale pour les connexions simples où l'étanchéité du joint se produit entre les surfaces d'accouplement.

Principales caractéristiques des brides de plaque en titane EN 1092-1 Gr1, Gr2, Gr5 PN 10

Pression nominale PN 10 :

Conçues pour des conditions de pression de 10 bars (145 psi), ces brides sont idéales pour les applications à pression modérée nécessitant une résistance exceptionnelle à la corrosion.

Qualités de titane : Gr1, Gr2, Gr5

Disponibles en trois qualités de titane avec des propriétés de résistance et de résistance à la corrosion variables :

Titane de qualité 1 : Excellente résistance à la corrosion pour les applications marines/chimiques avec une résistance modérée
Titane de qualité 2 : Résistance supérieure à la corrosion avec une résistance plus élevée que la qualité 1, idéale pour les applications marines/chimiques/aérospatiales
Titane de qualité 5 (Ti-6Al-4V) : Résistance accrue grâce à l'alliage aluminium/vanadium, adapté aux applications à fortes contraintes dans les secteurs offshore, de la production d'énergie et de l'industrie lourde

Conception à face plate

Comporte une surface d'étanchéité plate pour un alignement plus facile dans les systèmes de tuyauterie, généralement utilisée avec des matériaux de joint pour une étanchéité efficace sous pression modérée.

Résistance supérieure à la corrosion

Très résistant aux chlorures, à l'acide sulfurique, à l'acide chlorhydrique et à l'eau de mer, ce qui rend ces brides idéales pour les usines chimiques, les systèmes marins et les usines de dessalement.

Applications de la bride de plaque en titane EN 1092-1 Gr1, Gr2, Gr5 PN 10

Traitement chimique : Cuves de réacteur, colonnes de distillation et conduites de transfert manipulant des produits chimiques corrosifs
Marine/Offshore : Plates-formes pétrolières, pipelines marins, usines de dessalement et systèmes de refroidissement à l'eau de mer
Production d'énergie : Systèmes de refroidissement des centrales nucléaires/thermiques, tuyauteries de transport de vapeur et équipements de conversion d'énergie
Traitement de l'eau : Systèmes de dessalement et de traitement des eaux usées résistants au biofouling
Aérospatiale : Systèmes de carburant, échappements d'avions et composants de vaisseaux spatiaux nécessitant des rapports résistance/poids élevés

Dimensions et spécifications des brides

Taille nominale du tuyau (NPS)	Diamètre du cercle de boulons (BC)	Taille des boulons	Nombre de boulons	Épaisseur de la bride (T)	Largeur de la face (F)	Alésage (ID)
1/2"	2.38"	5/8"	4	0.88"	0.50"	0.84"
1"	3.00"	3/4"	4	1.00"	0.56"	1.05"
2"	4.38"	7/8"	8	1.12"	0.75"	2.07"
4"	6.75"	1"	8	1.50"	1.00"	4.09"
6"	9.00"	1-1/4"	12	1.75"	1.25"	6.13"
12"	13.50"	1-1/2"	16	2.38"	1.50"	12.13"
24"	21.75"	1-3/4"	20	3.00"	2.00"	24.13"

Remarque : des tailles et des variations personnalisées peuvent être fabriquées pour répondre aux exigences opérationnelles spécifiques.

Avantages des brides de plaque en titane

Haute résistance à la corrosion : Performances supérieures dans les environnements chimiques agressifs, salés et acides
Rapport résistance/poids : Intégrité structurelle exceptionnelle avec un poids minimal
Longue durée de vie : Performances durables dans des conditions extrêmes
Coûts de maintenance réduits : Une fréquence de remplacement plus faible entraîne des économies importantes à long terme
