Détails de produit
Lieu d'origine: Baoji, Chine
Nom de marque: LIHUA
Certification: ISO9001, TUV etc.
Numéro de modèle: LH-WN
Conditions de paiement et d'expédition
Quantité de commande min: 5 morceaux
Prix: US dollar $25/pc--US dollar $85/pc
Détails d'emballage: Enveloppé par la mousse contenue dans la boîte de contreplaqué pour l'exportation
Délai de livraison: 3-15 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 50000 PCs par mois
Nom de produit: |
Bride titanique de WN |
Norme: |
ASME B16.5 |
Matériel: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Application: |
Industrie chimique |
Surface d'étanchéité: |
Rf, FF, TG, RJ etc. |
taille: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pression: |
150#-2500# |
Surface: |
poli |
Technique: |
Forgé et la commande numérique par ordinateur a usiné |
Inspection: |
Essai par ultrasons et rapport des essais matériels EN10204.3.1 |
Nom de produit: |
Bride titanique de WN |
Norme: |
ASME B16.5 |
Matériel: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Application: |
Industrie chimique |
Surface d'étanchéité: |
Rf, FF, TG, RJ etc. |
taille: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pression: |
150#-2500# |
Surface: |
poli |
Technique: |
Forgé et la commande numérique par ordinateur a usiné |
Inspection: |
Essai par ultrasons et rapport des essais matériels EN10204.3.1 |

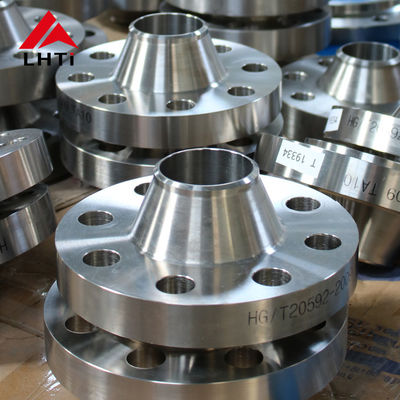

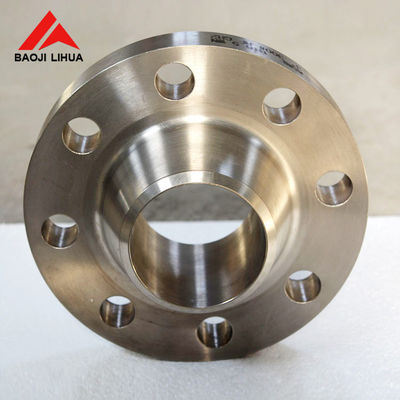

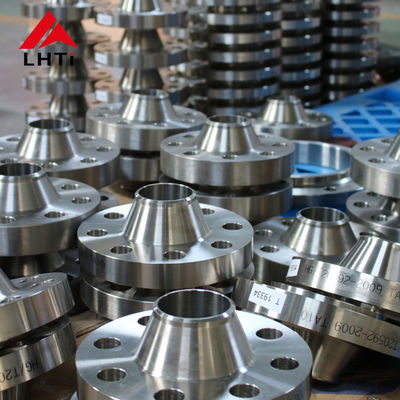

La bride plate titanique à haute pression 6" de cou de soudure de visage de WN rf pour l'industrie chimique a poli extérieur
Bride titanique de cou de soudure
Les brides titaniques de cou de soudure conviennent aux canalisations avec de grandes fluctuations dans la pression ou la température ou des canalisations avec la haute température, la haute pression et la basse température, et sont également employées pour les canalisations qui transportent des médias chers, inflammables et explosifs. La bride titanique de cou de soudure n'est pas facile à être déformée, bien scellé, et très utilisé.
Matériel : Gr1, Gr2, Gr5, Gr7, Gr12
Norme : NORME ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Taille : 1/2 " | 30" NOTA:, NPS 1/2 - NPS 24 (DN 10 - 2000).
Pression Clase : PN0.25~32Mpa/(DIN) PN6, PN10, PN16, PN25 bien que PN250/150LB, 250LB, 300LB, 400 livres, 500LB, 600 livres, 900LB, 1500LB, 2500LB.
Surface d'étanchéité : Rf, FF, TG, RJ etc.
Technique : Froged et commande numérique par ordinateur ont usiné
| Classe titanique 150 de bride de cou de soudure | ||||||||||
| Nom. Taille de tuyau | Diamètre de bride. | Bridez profondément | Diamètre de hub. À la base | Diamètre augmenté de visage. | Diamètre de hub au point de soudure | No. de trous | Diamètre des boulons | Diamètre. Du cercle des boulons | Diamètre de trou. | Longueur par le hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | 1/2 | 3-1/8 | 1,05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | 1/2 | 3-1/2 | 1,38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | 1/2 | 3-7/8 | 1,61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2,88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4,00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4,03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6,07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8,63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10,02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12,00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14,00 | 12 | 1 | 18-3/4 | 13,25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16,00 | 16 | 1 | 21-1/4 | 15,25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18,00 | 16 | 1-1/8 | 22-3/4 | 17,25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20,00 | 20 | 1-1/8 | 25 | 19,25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24,00 | 20 | 1-1/4 | 29-1/2 | 23,25 | 6 |
Images détaillées
Applications
Processus de fabrication
Notre usine
Courant
Tous les essais
Essai visuel (VT)
Essai ultrasonique (UT)
Essai radiographique (droite)
Essai de particules magnétiques (la TA)
L'essai pénétrant/colorant pénètrent (la pinte)
Essai d'Eddy Current (ET)
Émission acoustique (EA)
Inspection de qualité
Emballage
