Détails de produit
Lieu d'origine: Baoji, Chine
Nom de marque: LIHUA
Certification: ISO9001, TUV etc.
Numéro de modèle: LH-WN
Conditions de paiement et d'expédition
Quantité de commande min: 5 morceaux
Prix: US dollar $25/pc--US dollar $85/pc
Détails d'emballage: Enveloppé par la mousse contenue dans la boîte de contreplaqué pour l'exportation
Délai de livraison: 3-15 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 50000 PCs par mois
Nom de produit: |
Bride titanique de cou de soudure |
Norme: |
ASME B16.5 |
Matériel: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Application: |
Industrie chimique |
Surface d'étanchéité: |
Rf, FF, TG, RJ etc. |
taille: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pression: |
150#-2500# |
Surface: |
poli |
Technique: |
Forgé et la commande numérique par ordinateur a usiné |
Inspection: |
Essai par ultrasons et rapport des essais matériels EN10204.3.1 |
Nom de produit: |
Bride titanique de cou de soudure |
Norme: |
ASME B16.5 |
Matériel: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Application: |
Industrie chimique |
Surface d'étanchéité: |
Rf, FF, TG, RJ etc. |
taille: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pression: |
150#-2500# |
Surface: |
poli |
Technique: |
Forgé et la commande numérique par ordinateur a usiné |
Inspection: |
Essai par ultrasons et rapport des essais matériels EN10204.3.1 |

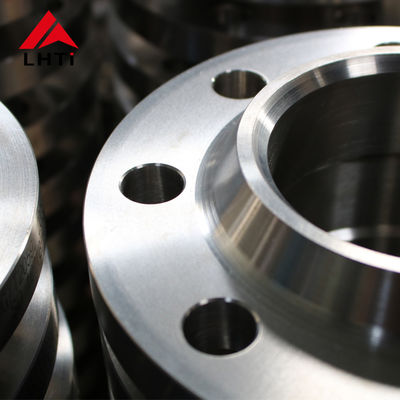

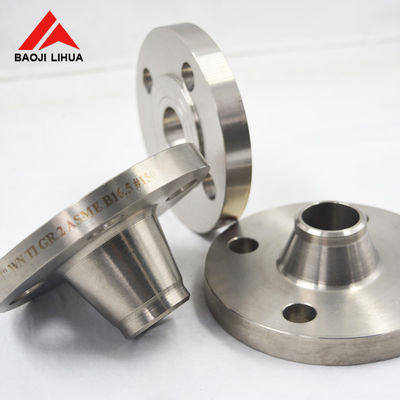

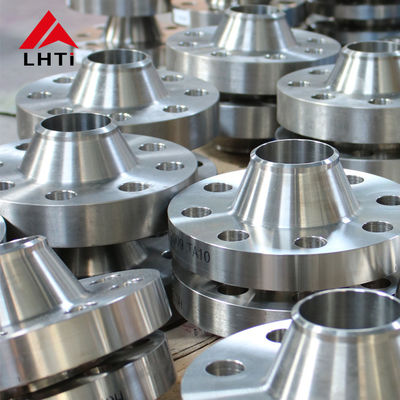

Brides titaniques de WN
La bride titanique est une pièce faite de l'alliage titanique ou titanique pur, qui relie le tuyau dans le tuyau, et à l'extrémité du tuyau.
Nom de produit : Brides titaniques de WN
Norme : NORME ANSI/ASME B16.5
Matériel : Gr1 Gr2 Gr5 Gr7 Gr12
Prix unitaire : $25usd/pc-$85usd/pc
Surface d'étanchéité : Rf, FF, TG, RJ etc.
Taille : NPS 1/2 - NPS 24 (DN 10 - 2000)
Pression : 150#-2500#
Surface : Poli
Technique : Forgé et la commande numérique par ordinateur a usiné
Inspection : UT% PT%
Certificat : ISO9001, TUV etc.
Différences entre la bride titanique de cou de soudure et le glissement sur la bride titanique
1. Différentes formes de soudure : La forme de soudure de bride de tuyau de bride soudée par appartement de cou et titanique titanique est soudure de filet, alors que la forme de soudure de la bride et du tuyau soudés par bout de cou est soudure de périmètre ;
2. Différents matériaux : le matériel de la bride de soudure plate étranglée est fait de plat titanique ordinaire avec une épaisseur qui répond aux exigences, alors que le matériel de la bride étranglée de soudage bout à bout est en grande partie usiné des pièces forgéees titaniques ;
3. la pression nominale est différente : la pression nominale de la bride de soudure plate étranglée est : 0,6---4.0MPa, et la pression nominale de la bride étranglée de soudage bout à bout est : 1--25MPa ;
4. Un autre point est que la couture de soudure entre la bride bout-soudée étranglée et le tuyau de connexion appartient pour dactylographier la couture de B, et la couture de soudure entre la bride plat-soudée étranglée et le tuyau de connexion appartient pour dactylographier la couture de C. Et l'essai non destructif après soudure est différent ;
5. La bride de soudure plate étranglée et la bride étranglée de soudage bout à bout ne peuvent pas être remplacées à volonté. D'une perspective de fabrication, la bride de soudure plate étranglée (est allumée AINSI l'abréviation du glissement) a un grand diamètre intérieur, ainsi lui signifie que le poids est léger et le coût est bas. Des brides de soudage bout à bout de cou (WN est l'abréviation du cou de soudure) avec un diamètre nominal plus grand que 250mm doivent être examinées, et AINSI des brides n'ont pas besoin d'être examinées, ainsi le coût est bas.
La connexion de la bride titanique de wn :
Il y a des trous sur la bride titanique, et les boulons font les deux brides étroitement reliées. Des brides sont scellées avec des garnitures. Les garnitures de tuyau à flasque se rapportent à des garnitures de tuyau avec des brides.
Il peut être fait par le moulage, ou il peut être constitué par la connexion ou la soudure de vis. La connexion de bride se compose d'une paire de brides, d'une garniture, de plusieurs boulons et d'écrous. La garniture est placée entre les surfaces d'étanchéité des deux brides. Après serrage de l'écrou, la pression spécifique sur la surface de garniture atteint une certaine valeur et déforme et remplit l'inégalité de la surface d'étanchéité de sorte que la connexion soit serrée et étanche.
