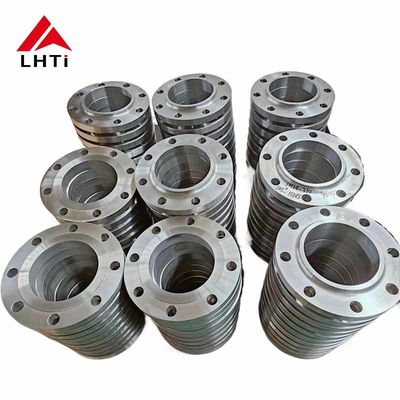

Résistance à la sable sur la bride PN16 Ti Gr2 Gr5 Gr7 RF à face levée pour les oléoducs et gazoducs

2. Les qualités de DIN 86030 Titane Hubbed Slip On Flange

1. Titane de qualité 2 (Ti-CP):

   Composition: Titane pur commercial avec une composition de 99,2% de titane, 0,25% de fer, 0,3% d'oxygène et des traces d'autres éléments.

   Propriétés:

   Résistance: relativement faible par rapport aux alliages; supérieure à celle de nombreux aciers mais inférieure à celle des titane alliés.

   Résistance à la corrosion: excellente dans la plupart des environnements, en particulier contre les chlorures.

   Soudabilité: bonne soudabilité et fabrication.

   Applications: traitement chimique, environnement marin, implants médicaux (non porteurs) et architecture.



   Titane de catégorie 5 (Ti-6Al-4V):

   Composition: alliage de titane contenant 90% de titane, 6% d'aluminium et 4% de vanadium.

   Propriétés:

   Résistance: Excellent rapport résistance/poids, supérieur au titane de grade 2.

   Résistance à la corrosion: bonne résistance à la corrosion, pas aussi élevée que la classe 2, mais adaptée à de nombreux environnements.

   Résistance à la température: Maintient la résistance à des températures élevées, ce qui le rend approprié pour les applications aérospatiales et hautes performances.

   Applications: composants aérospatiaux (chambres d'avion, moteurs à réaction), équipements maritimes, implants médicaux, composants automobiles et équipements sportifs.



   Titane de qualité 7 (Ti-0,15Pd):

   Composition: alliage de titane avec 0,15% de palladium ajouté.

   Propriétés:

   Résistance à la corrosion: Excellente résistance à la corrosion, en particulier dans les environnements réducteurs.

   Soudabilité: bonne soudabilité, adaptée au soudage et à la fabrication.

   Résistance: Résistance inférieure à celle de la catégorie 5, mais suffisante pour de nombreuses applications.

   Applications: traitement chimique, usines de dessalement, environnement marin et autres applications nécessitant une corrosion supérieure.

   Exigences en matière chimique
   	N	C	H est	Le Fe	Je vous en prie.	Je vous en prie.	V	Pd	Je vous en prie.	Je ne sais pas	- Je vous en prie.
   Gr1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	le ballon
   Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	le ballon
   Gr5	0.05	0.08	0.015	0.40	0.20	5.5 à 6.75	3.5 à 4.5	/	/	/	le ballon
   Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12 à 0.25	/	/	le ballon
   Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2 à 0.4

3.Spécifications de la DIN 86030 pour la bride en titane à bouton

4. Avantages des brides en titane à vis DIN86030:

LeLes pièces de rechange sont utilisées pour les pièces de rechange.Ils offrent plusieurs avantages, ce qui en fait un choix privilégié pour diverses applications industrielles:

Résistance à la corrosion:Le titane est très résistant à la corrosion dans un large éventail d'environnements agressifs, y compris l'eau de mer, les acides et les chlorures.Cette résistance à la corrosion assure sa longévité et sa fiabilité dans des conditions difficiles., tels que les milieux marins et les usines de transformation chimique.

Ratio haute résistance/poids:Le titane possède un rapport résistance/poids remarquable, supérieur à celui de nombreux autres métaux comme l'acier.Cette propriété rend les brides DIN 86030 adaptées aux applications où la réduction du poids sans compromettre la résistance est essentielle, tels que l'aérospatiale et l'ingénierie haute performance.

Durée de vie:Le titane est connu pour sa durabilité exceptionnelle et sa résistance à l'usure.les rendant fiables dans des processus industriels exigeants.

Biocompatibilité:Le titane est biocompatible et non toxique, ce qui le rend approprié pour des applications dans les équipements et dispositifs médicaux où le contact avec le corps humain est nécessaire.Cette propriété étend son utilisabilité au-delà des milieux industriels dans les domaines de la santé et de la biomédecine.

Facilité d'installationLes brides glissantes sont plus faciles à aligner et à souder que les autres types de brides, ce qui réduit le temps d'installation et les coûts de main-d'œuvre.La conception des brides DIN 86030 à moyeu fournit une surface de soudage supplémentaire, assurant une connexion sûre et robuste entre la bride et le tuyau.

La polyvalence:DIN 86030 Les brides coulissantes en titane trouvent des applications dans diverses industries, y compris le traitement chimique, le pétrole et le gaz, l'aérospatiale, la marine et les secteurs biomédicaux.Leur polyvalence découle de la combinaison unique de propriétés du titane, leur permettant de bien fonctionner dans des environnements divers et exigeants.

5Le procédé de fabrication des brides en titane à vis DIN 86030:

Sélection du matériau:

L'alliage de titane: le processus commence par la sélection de l'alliage de titane approprié en fonction des exigences de l'application.15Pd), choisis pour leurs propriétés mécaniques spécifiques, leur résistance à la corrosion et d'autres caractéristiques pertinentes.

Coupe et formage:

Préparation des matières premières: les billets ou barres en titane sont coupés en longueur appropriée en fonction des dimensions de la bride requises.

Forgeage ou laminage: le matériau en titane est chauffé à une température optimale et façonné à l'aide de techniques de forgeage ou de laminage pour former les blancs initiaux de la bride.Cela inclut la formation du cou et de la face de la bride.

Machinerie de traitement:

Tourner et fraisage: Les blancs de titane forgés ou laminés subissent des opérations d'usinage de précision.Il s'agit notamment de tourner pour obtenir le diamètre extérieur désiré (OD) et de frayer pour créer la face de la bride (face soulevée), face plate, ou joint de type anneau selon les spécifications ASME B16.5).

Perçage: des trous sont percés dans la bride pour accueillir les boulons et assurer un bon alignement avec les tuyaux de raccordement.

Préparation de la soudure:

Les extrémités de la bride du cou de la soudure, en particulier la zone où elle se connecte au tuyau, sont bissules pour faciliter le soudage.

Pour le soudage:

Processus de soudage: Les brides de cou de soudure en titane sont généralement soudéses par soudage TIG (gaz inerte de tungstène) ou par des méthodes similaires adaptées aux alliages de titane.Le soudage est effectué avec soin pour maintenir une atmosphère protégée (argon ou hélium) afin d'éviter la contamination et l'oxydation, ce qui peut compromettre la résistance à la corrosion du titane.

Inspection des soudures: l'inspection post-soudure comprend des méthodes d'essai non destructif (NDT) telles que les tests de pénétration des colorants ou les tests par ultrasons pour vérifier l'intégrité des soudures.

Traitement thermique (le cas échéant):

Rechauffage: en fonction de l'alliage de titane et des exigences spécifiques, le rechauffage ou le traitement thermique de soulagement des contraintes peuvent être appliqués pour optimiser les propriétés du matériau et réduire les contraintes résiduelles.

Inspection finale et essais:

Inspection dimensionnelle: Chaque bride du cou de soudure est soumise à des contrôles dimensionnels rigoureux pour s'assurer qu'elle respecte des tolérances et des spécifications précises, y compris celles fixées par l'ASME B16.5.

Inspection visuelle et de surface: les inspections visuelles garantissent qu'il n'y a pas de défauts ou d'imperfections de surface susceptibles d'affecter les performances ou l'intégrité.

Test de pression: des essais de pression hydrostatique ou pneumatique peuvent être effectués pour vérifier l'intégrité de la pression et la résistance aux fuites de la bride dans des conditions spécifiées.

Traitement de surface et finition:

Couche de surface: en fonction de l'application, des traitements de surface tels que la passivation ou l'anodisation peuvent être appliqués pour améliorer davantage la résistance à la corrosion ou améliorer la finition de la surface.

Marquage et identification: chaque bride est marquée avec des informations essentielles telles que la qualité du matériau, la taille, la classe de pression et l'identification du fabricant pour la traçabilité.

Emballage et expédition

Une fois que les inspections et les essais sont terminés de manière satisfaisante, les brides du cou en titane sont soigneusement emballées pour éviter tout dommage pendant le transport et le stockage.Ils sont ensuite expédiés aux clients ou aux centres de distribution..

6Les normes de la bride en titane

AFNOR NF E29-200-1: Norme française pour les brides, y compris les brides en titane.

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.5: Norme de la Société américaine des ingénieurs mécaniciens (ASME) pour les brides de tuyaux et les raccords à brides.

AWWA C207: norme de l'American Water Works Association (AWWA) pour les brides de tuyaux en acier destinées aux usines de traitement des eaux, y compris les brides en titane utilisées dans les applications de traitement des eaux.

BS1560, BS 4504, BS 10: Normes britanniques pour les brides et les boulons de tuyauterie, y compris les matériaux en titane.

ISO7005-1: norme de l'Organisation internationale de normalisation (ISO) pour les brides métalliques, y compris les brides en titane.

MSS SP 44: Société de normalisation des fabricants (MSS) de la norme de l'industrie des vannes et des raccords pour les brides de pipelines en acier.

AS2129: Norme australienne pour les brides, y compris celles en titane.

CSA Z245. Je vous en prie.12: Norme canadienne pour les brides de tuyaux en acier, y compris les matériaux en titane.

DIN2573, DIN2576, DIN2501, DIN2502: Normes allemandes (DIN) pour les brides, couvrant différents types et dimensions de brides en titane.

EN 1092-1, EN 1759-1: Normes européennes (EN) pour les brides, y compris les brides en titane.

JIS B2220: Normes industrielles japonaises (JIS) pour les brides de tuyaux en acier, y compris les brides en titane.

UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: Normes italiennes (UNI) pour les brides de tuyaux, y compris les matériaux en titane.

7- Différents types de faces de brides en titane:

Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être égale ou supérieure à:

1. Conception:

   • Surface surélevée: une bride à face surélevée a une petite portion autour du trou forée légèrement plus grande que le diamètre du tuyau.
   • Surface d'étanchéité: la face surélevée sert de surface d'étanchéité principale sur laquelle repose le joint. Elle fournit un joint serré lorsqu'elle est comprimée contre la bride d'accouplement.

2. Les avantages:

   • Séchage amélioré: la conception de la face surélevée concentre la compression du joint dans une zone plus petite, améliorant l'efficacité du joint.
   • Protection: la face surélevée aide à protéger la surface de la bride contre les dommages lors de la manipulation et de l'installation.

3. Applications:

   • Commune: Les brides à face surélevées sont plus courantes dans les applications industrielles standard où un joint fiable et sans fuite est essentiel.
   • Pressions: Convient pour des applications à haute pression car la face surélevée permet une meilleure compression du joint.

Pour les pièces de rechange, le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange.

1. Conception:

   • Surface lisse: les brides à face plate ont une surface plane ou lisse sans saletés ni surfaces surélevées autour du trou.
   • Surface d'étanchéité: l'étanchéité est obtenue en plaçant le joint directement sur la surface plane de la bride.

2. Les avantages:

   • Facilité d'alignement: Les brides à face plate sont plus faciles à aligner pendant l'assemblage car il n'y a pas de surfaces surélevées à gérer.
   • Économie d'espace: elles nécessitent moins d'espace que les brides à face élevée, ce qui peut être avantageux dans les installations serrées.

3. Applications:

   • Spécialisées: Les brides à face plate sont généralement utilisées dans des applications à basse pression et non critiques où les exigences d'étanchéité sont moins strictes.
   • Les joints spéciaux peuvent nécessiter des joints spéciaux (tels que des joints à face entière) qui couvrent toute la face de la bride pour assurer un bon scellement.

Choisir entre le visage relevé et le visage plat:

• Exigences en matière de pression et d'étanchéité: les brides à face soulevée sont préférées pour les applications à haute pression où un joint fiable est essentiel.Les brides à face plate conviennent aux applications à basse pression ou lorsque les contraintes d'espace sont préoccupantes.

• Sélection du joint: le choix du joint (comme le joint à anneau ou à face pleine) dépend du type de flange (RF ou FF) et des exigences d'application en matière d'intégrité du joint.

8- Titane Hubbed glisser sur les inspections de bride

Tests visuels (VT):Il s'agit d'inspecter visuellement la surface de la soudure et de la bride pour détecter tout défaut visible tel que des fissures, des porosités ou des profils de soudure inappropriés.

Tests par ultrasons (UT):Cette technique utilise des ondes sonores à haute fréquence pour détecter les défauts internes du matériau, tels que les vides, les inclusions ou les fissures.

Test radiographique (RT):Cette méthode utilise des rayons X ou des rayons gamma pour produire des images de la structure interne de la soudure et de la bride.

Test de particules magnétiques (MT):La MT est utilisée pour détecter les défauts de surface et de quasi-surface dans les matériaux ferromagnétiques.Cette méthode peut ne pas être applicable à moins qu'il n'y ait des matériaux magnétiques à proximité ou des revêtements pouvant être magnétisés..

Test du pénétrant/pénétrant de teinture (PT):Le PT consiste à appliquer un colorant pénétrant à la surface de la soudure et à enlever l'excès de colorant pour révéler les défauts de rupture de surface.

Épreuve de courant de tourbillon (ET):L'ET utilise l'induction électromagnétique pour détecter les défauts de surface et proches de la surface dans les matériaux conducteurs comme le titane.

Émission acoustique (AE):L'AE consiste à surveiller les émissions acoustiques d'un matériau soumis à des contraintes afin de détecter les changements indiquant des défauts tels que des fissures ou des fuites.

Protection de l'environnement: la résistance du titane à la corrosion et aux produits chimiques le rend utile dans les applications de protection de l'environnement telles que les stations de traitement des eaux usées et les systèmes de contrôle de la pollution.
