Applications de température ASTM B338 Tube en titane de grade 9 avec forge et presse ou traitement mécanique

Introduction aux tuyaux en titane dans les échangeurs de chaleur

Les échangeurs de chaleur jouent un rôle crucial dans divers procédés industriels en transférant la chaleur entre deux ou plusieurs fluides sans les mélanger.Le titane a attiré une attention considérable en raison de ses propriétés exceptionnelles.Le tuyau en titane de 19 mm offre un équilibre unique entre résistance, légèreté et résistance à la corrosion, ce qui en fait un choix idéal pour les applications d'échangeurs de chaleur.Cet article examine les avantages, les procédés de fabrication et les différentes utilisations des tuyaux en titane de 19 mm dans les échangeurs de chaleur.

Avantages des tuyaux en titane de 19 mm

L'un des principaux avantages de l'utilisation de tuyaux en titane de 19 mm dans les échangeurs de chaleur est leur remarquable résistance à la corrosion.le titane est très résistant à la corrosion des crevasses et des fissuresCette propriété assure une durée de vie plus longue pour l'échangeur de chaleur,réduire les coûts de maintenance et les temps d'arrêt, qui sont des facteurs critiques dans les milieux industriels.

Un autre avantage significatif des tuyaux en titane est leur nature légère: pesant environ 40% de moins que l'acier inoxydable, les tuyaux en titane de 19 mm facilitent l'installation et le transport.Cette réduction de poids est particulièrement bénéfique dans les industries où le soutien structurel est une préoccupation, permettant aux ingénieurs de concevoir des cadres de support plus légers.amélioration de l'efficacité économique de l'utilisation du titane dans les échangeurs de chaleur.

La conductivité thermique est un autre facteur important dans les performances des échangeurs de chaleur.sa conductivité thermique est encore suffisante pour de nombreuses applicationsEn outre, la combinaison du diamètre de 19 mm et de la conception en spirale souvent utilisée dans les tuyaux en titane permet d'améliorer l'efficacité du transfert de chaleur.Cette amélioration des performances peut entraîner une réduction de la consommation d'énergie et une efficacité opérationnelle accrue, faisant des tuyaux en titane un choix judicieux pour les conceptions d'échangeurs de chaleur modernes.

Principales propriétés du tuyau en titane de grade 2 de grade 5

Le titane de grade 2 et de grade 5 sont deux des alliages de titane les plus couramment utilisés, chacun ayant des propriétés distinctes adaptées à différentes applications.

Titane de catégorie 2 (titane pur commercial)

Le titane de grade 2 est souvent appelé CP Ti Grade 2 ou titane pur dans le commerce.bonne résistance, et soudabilité.

1Composition chimique

• Titane (Ti): ~99%
• De petites quantités d'oxygène, de carbone, d'azote, d'hydrogène et de fer.
• Le titane de grade 2 est essentiellement du titane pur avec de faibles niveaux d'éléments alliants, ce qui le rend idéal pour des applications résistantes à la corrosion.

2Propriétés mécaniques

• Résistance à la traction: approximativement 345 à 450 MPa (50 à 65 ksi)
• Résistance au rendement: environ 275 MPa (40 ksi)
• L'allongement: 20 à 30%
  • Cela lui confère une bonne ductilité, ce qui le rend facilement moulable et adapté à diverses applications où la flexibilité est importante.
• Module d'élasticité: ~ 105 GPa (15,2 millions de psi)

3Résistance à la corrosion

• Excellente résistance à un large éventail d'environnements corrosifs, y compris l'eau de mer, les chlorures, les acides et les agents oxydants.
• Résistant aux crevasses, à la corrosion des fissures et aux fissures causées par la corrosion.
• Souvent utilisé dans le traitement chimique et les applications marines où l'exposition à des substances corrosives est courante.

4. Soudabilité

• Excellente soudabilité avec des procédés tels que le soudage TIG (gaz inerte de tungstène) et MIG (gaz inerte de métal).
• Peut être soudé dans les conditions de réception et de recuit sans compromettre les propriétés mécaniques.

5Résistance à la chaleur

• Il peut supporter des températures modérées allant jusqu'à environ 400 ° C (752 ° F).
• Pas aussi résistant à la chaleur que d'autres alliages de titane comme le grade 5.

6. Densité

• Densité: ~4,51 g/cm3 (4510 kg/m3)
  • Légèrement plus dense que certains des titanes les plus alliés, mais toujours relativement léger par rapport à l'acier.

Titane de catégorie 5 (Ti-6Al-4V)

Le titane de grade 5, également connu sous le nom de Ti-6Al-4V, est un alliage alpha-bêta contenant 6% d'aluminium et 4% de vanadium.et une excellente résistance à la fatigue et à la corrosion.

1Composition chimique

• Titane (Ti): équilibre (environ 90%)
• Aluminium (Al): 6%
• Vanadium (V): 4%
• Le fer (Fe), l'oxygène (O) et le carbone (C) sont présents en traces.

2Propriétés mécaniques

• Résistance à la traction: environ 895-1200 MPa (130-175 ksi)
  • Beaucoup plus élevé que le titane de grade 2, ce qui le rend approprié pour des applications à haute tension.
• Résistance au rendement: environ 828 MPa (120 ksi)
  • Résistance à la corrosion plus élevée que le grade 2, ce qui la rend plus adaptée aux applications structurelles nécessitant de meilleurs rapports résistance/poids.
• L'allongement: 10 à 15%
• Module d'élasticité: ~ 110 GPa (16 millions de psi)

3Résistance à la corrosion

• Bonne résistance à la corrosion dans un large éventail d'environnements, y compris l'eau de mer, les chlorures, l'acide sulfurique et les acides.
• Comparable au grade 2 en termes de résistance à la corrosion dans la plupart des environnements, mais légèrement moins résistant dans certains environnements agressifs,environnements riches en chlorure en raison de la présence d'éléments alliants tels que l'aluminium et le vanadium.

4. Soudabilité

• Bonne soudabilité mais nécessite plus de soin par rapport à la catégorie 2 en raison de sa résistance et de sa teneur en alliages plus élevées.
• Les procédés de soudage courants comprennent le soudage TIG, MIG et EB (faisceau d'électrons).
• Un traitement thermique et des procédures de soudage appropriés sont essentiels pour maintenir la résistance et les propriétés mécaniques.

5Résistance à la chaleur

• Peut fonctionner à des températures plus élevées que le grade 2, avec une température de fonctionnement continue maximale d'environ 400 ‰ 600 ° C (752 ‰ 1,112 ° F).
• Il présente une bonne stabilité thermique et peut résister à un cycle thermique modéré.

6. Densité

• Densité: ~ 4,43 g/cm3 (4430 kg/m3)
  • Plus léger que la plupart des alliages d'acier, ce qui contribue à son utilisation généralisée dans les applications aérospatiales et automobiles où la réduction du poids est importante.

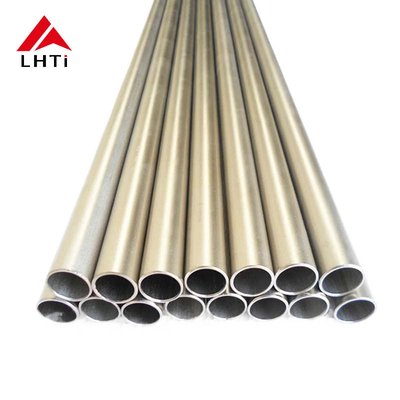

Processus de fabrication de tuyaux en titane de 19 mm

La fabrication de tubes en titane de 19 mm implique plusieurs techniques avancées qui assurent une qualité et des performances élevées.souvent sous forme de lingots qui subissent des processus tels que la remise en fusion par arc sous vide pour obtenir les propriétés de matériau souhaitéesCette première étape est essentielle pour produire des tuyaux répondant à des normes industrielles strictes, en particulier dans des secteurs tels que l'aérospatiale et la transformation chimique.

Une fois la matière première préparée, le titane est soumis à des processus tels que l'extrusion ou le laminage pour créer la forme tubulaire.Le diamètre spécifique de 19 mm est obtenu grâce à des techniques d'usinage précises qui maintiennent l'intégrité structurelle du matériauLes processus de post-fabrication peuvent inclure un traitement thermique pour améliorer les propriétés mécaniques et soulager les contraintes internes, ce qui est essentiel pour assurer la durabilité dans des conditions de fonctionnement.

Le soudage joue un rôle essentiel dans l'assemblage des tuyaux en titane pour les échangeurs de chaleur.Cette méthode est particulièrement importante pour maintenir la résistance à la corrosion du titane, car un mauvais soudage peut créer des points faibles susceptibles de causer des dommages environnementaux.sont mises en œuvre pour garantir que le produit final respecte toutes les spécifications.

L'ASTM B338 est une spécification standard qui couvre les tubes et tuyaux en titane sans soudure et soudés pour diverses applications, en particulier dans l'aérospatiale, la transformation chimique et les industries maritimes.Voici une brève introduction aux tubes en titane ASTM B338:

Résumé de l'ASTM B338

1. Le champ d'application:

   • L'ASTM B338 spécifie les prescriptions relatives aux tubes en titane de différentes qualités, y compris le titane pur commercial et les alliages de titane.et ils sont conçus pour une utilisation dans des environnements à haute performance.

2. Grades de matériau:

   • Parmi les catégories communes figurent les catégories de titane CP (commercialement pur) (de la catégorie 1 à la catégorie 4) et les catégories alliées (par exemple, la catégorie 5, Ti-6Al-4V).et résistance à la corrosion.

3. Applications à réaliser:

   • La spécification est principalement utilisée dans les industries qui nécessitent des ratios de résistance élevés par rapport au poids et une excellente résistance à la corrosion, telles que l'aérospatiale, la transformation chimique, le génie maritime,et les applications médicales.

4. Processus de fabrication:

   • Les tubes sont fabriqués par des procédés tels que le traitement à chaud, le traitement à froid et le traitement thermique pour répondre à des propriétés et dimensions mécaniques spécifiques.Ils peuvent également être soumis à des inspections d'assurance qualité.

5. Normes et essais:

   • L'ASTM B338 décrit les exigences pour tester les propriétés mécaniques, la résistance à la corrosion et les dimensions, garantissant que les tubes répondent aux normes de l'industrie en matière de performances et de sécurité.

6. Les spécifications:

   • La norme fournit des exigences détaillées pour les dimensions des tubes, les épaisseurs des parois, les tolérances et les finitions de surface, garantissant qu'ils répondent aux exigences rigoureuses de leurs applications prévues.

Avantages des tubes en titane ASTM B338

• Résistance à la corrosion: excellente résistance à un large éventail d'environnements corrosifs, y compris l'eau de mer et les conditions acides.
• Légère: plus faible densité par rapport à l'acier, ce qui les rend adaptés aux applications où les économies de poids sont essentielles.
• Résistance: résistance à la traction élevée et résistance à la fatigue, idéale pour des applications exigeantes.
• Biocompatibilité: Convient pour des applications médicales, car il ne réagit pas négativement avec les tissus corporels.

Propriétés clés des tubes en titane ASTM B338:

La spécification ASTM B338 met en évidence plusieurs propriétés critiques des tubes en titane, qui contribuent à leur performance dans diverses applications.

1Propriétés mécaniques

• Résistance à la traction: les tubes en titane ASTM B338 présentent une résistance à la traction élevée, ce qui leur permet de résister à des contraintes importantes sans se déformer.Titane pur commercial (classes 1 et 2) a généralement une résistance à la traction comprise entre 240 et 450 MPa, tandis que les alliages de titane comme le Ti-6Al-4V peuvent dépasser 900 MPa.
• Résistance au rendement: la résistance au rendement indique la contrainte maximale qui peut être appliquée avant qu'une déformation permanente ne se produise.alors que les alliages de titane comme le Ti-6Al-4V ont des résistances de rendement beaucoup plus élevées, améliorant leur adéquation pour les applications de charge.
• L'allongement: cette propriété reflète la ductilité du matériau, indiquant à quel point il peut s'étirer avant de se casser.qui est essentiel pour les applications nécessitant le formage et la mise en forme.

2Résistance à la corrosion

• Résistance exceptionnelle: le titane pur commercial est très résistant à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, les conditions acides et les milieux oxydants.Cela le rend idéal pour les applications de traitement marin et chimique.

3. nature légère

• Densité: le titane est environ 45% plus léger que l'acier, ce qui est très bénéfique pour les applications où la réduction du poids est essentielle.Cette légèreté permet de concevoir des structures plus efficaces sans sacrifier la résistance, notamment dans les applications aérospatiales et automobiles hautes performances.

4Résistance à la fatigue

• Durabilité dans le temps: les alliages de titane présentent une excellente résistance à la fatigue, ce qui les rend adaptés aux applications de charge cyclique,comme dans les composants aérospatiaux où des contraintes répétées se produisent au fil du temps.

5Propriétés thermiques

• Performance à haute température: le titane peut maintenir sa résistance et son intégrité à des températures élevées, ce qui le rend approprié pour des applications telles que les systèmes d'échappement dans les secteurs automobile et aérospatial.

6. Biocompatibilité

• Applications médicales: La nature biocompatible du titane pur commercial en fait un excellent choix pour les implants et les dispositifs médicaux, ce qui minimise le risque de réactions indésirables dans le corps humain.

Résumé

La combinaison de haute résistance à la traction et au rendement, une excellente résistance à la corrosion, un poids léger,et la durabilité rendent les tubes en titane ASTM B338 très polyvalents et adaptés à un large éventail d'applications exigeantesCes propriétés assurent une conception et des performances efficaces, en particulier dans des environnements où les matériaux traditionnels peuvent échouer.

Applications des tuyaux en titane de 19 mm dans les échangeurs de chaleur

La polyvalence des tuyaux en titane de 19 mm les rend adaptés à diverses applications dans les échangeurs de chaleur dans de multiples industries.Ces tuyaux sont fréquemment utilisés dans les systèmes qui manipulent des substances corrosivesLeur capacité à résister à des produits chimiques agressifs tout en conservant l'intégrité structurelle garantit un fonctionnement fiable et minimise le risque de défaillance de l'équipement.

Dans l'industrie alimentaire et des boissons, il est primordial de maintenir l'hygiène et de prévenir la contamination.La nature non réactive du titane fait des tubes de 19 mm un excellent choix pour une utilisation dans les processus de pasteurisation et de stérilisationEn veillant à ce qu'aucune substance nocive ne s'infiltre dans les produits, ces tuyaux aident les entreprises à se conformer à des réglementations de sécurité strictes, protégeant ainsi la santé des consommateurs et la qualité des produits.

L'industrie pharmaceutique bénéficie également considérablement de l'application de tubes en titane de 19 mm.Ces tuyaux offrent des performances thermiques constantes sans compromettre l'intégrité des composés sensiblesLa biocompatibilité et la résistance à la corrosion du titane en font un choix privilégié pour les applications où le maintien de la pureté et de la sécurité est essentiel.

Tendances futures de la technologie des tuyaux sans soudure en titane

À mesure que les industries continuent d'évoluer, la demande de tuyaux sans soudure en titane dans les échangeurs de chaleur devrait augmenter.Les efforts de recherche et de développement en cours visent à améliorer les propriétés des alliages de titaneLes innovations dans les techniques de fabrication, telles que la fabrication additive, ont permis de réduire les coûts de fabrication et d'améliorer les performances dans des conditions extrêmes.ouvrent également de nouvelles voies pour produire des géométries complexes et des conceptions sur mesure qui répondent aux exigences spécifiques de l'applicationCes progrès conduiront vraisemblablement à une adoption accrue des tuyaux sans soudure en titane dans diverses industries.

La durabilité devient un moteur important dans la sélection des matériaux, et la recyclabilité du titane contribue à son attrait dans les applications modernes.Les industries s'efforcent de réduire leur empreinte environnementale, l'utilisation de matériaux durables et recyclables comme le titane deviendra de plus en plus importante.en veillant à ce qu'il reste une option durable pour les échangeurs de chaleur et autres applications critiques.

La numérisation et les technologies intelligentes vont également révolutionner la conception et la surveillance des échangeurs de chaleur.L'intégration de capteurs et de systèmes de surveillance en temps réel dans les conceptions de tuyaux sans soudure en titane pourrait fournir des informations précieuses sur les performances et l'état au fil du tempsCes avancées permettraient non seulement d'accroître l'efficacité opérationnelle, mais aussi de mettre en place des stratégies de maintenance prédictive, ce qui réduirait les coûts d'exploitation et améliorerait la fiabilité.
