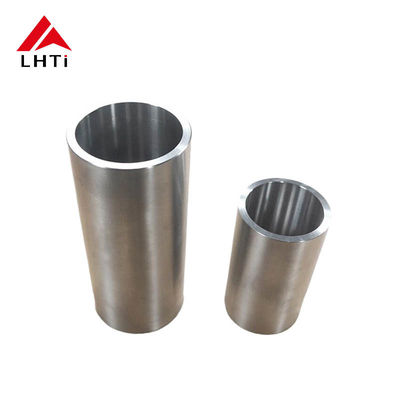

Tubes en titane pur, résistantes à la corrosion, résistantes à la corrosion, résistantes à la corrosion et légères Gr2 Gr5

Introduction aux tubes en spirale à bobine de chauffage en titane

Les tubes en spirale à bobine de chauffage en titane sont des composants spécialisés utilisés dans diverses applications industrielles pour un transfert de chaleur et des processus de chauffage efficaces.Ces tubes sont conçus dans une configuration en spirale, ce qui maximise la surface pour l'échange de chaleur et améliore l'efficacité des systèmes de chauffage.

Principales caractéristiques

1. Propriétés du matériau: Le titane, en particulier les grades comme le grade 2, offre une excellente résistance à la corrosion, un rapport résistance-poids élevé et une durabilité élevée.Ces propriétés rendent les tubes spiraux en titane idéaux pour une utilisation dans des environnements difficiles, y compris le traitement chimique et les applications marines.

2. Conception en spirale: la configuration en spirale permet une meilleure dynamique du débit et une meilleure distribution de la chaleur.le rendant adapté à diverses applications de chauffage, tels que le chauffage par fluide, les systèmes de climatisation et de climatisation et les processus industriels.

3. Léger: comparé à d'autres matériaux comme l'acier inoxydable, le titane est nettement plus léger, ce qui peut faciliter la manipulation et l'installation,ainsi qu'une charge structurelle réduite sur les systèmes de support.

4. Soudabilité: le titane peut être soudé facilement, ce qui permet la personnalisation et l'intégration de tubes en spirale dans les systèmes existants.Cette polyvalence est essentielle pour répondre aux exigences techniques spécifiques.

5. Biocompatibilité: dans les applications médicales, la biocompatibilité du titane le rend approprié pour les dispositifs qui nécessitent une interaction sûre avec les

Avantages des tubes spiraux à bobine de chauffage en titane

Les tubes en spirale à bobine de chauffage en titane offrent plusieurs avantages importants, ce qui en fait un choix privilégié dans diverses industries.

1. Résistance exceptionnelle à la corrosion: l'inertie du titane dans des environnements chimiques agressifs empêche la dégradation, ce qui entraîne une durée de vie plus longue.ce qui en fait un investissement financièrement viable pour les opérateurs.

2. Légers: avec un poids nettement inférieur à celui des matériaux traditionnels, ces tubes sont plus faciles à transporter et à installer.lorsque l'efficacité de la masse est essentielleLe poids réduit permet également des structures de support plus légères, ce qui améliore l'efficacité globale du système.

3. Efficacité accrue du transfert de chaleur: la conception en spirale maximise la surface, améliorant la dynamique du fluide et les performances thermiques.qui est essentiel pour les processus nécessitant un contrôle précis de la température.

4. Résistance à haute température: le titane peut résister à des températures élevées sans perdre son intégrité structurelle, ce qui le rend adapté à des applications exigeantes dans divers milieux industriels.

5. Coût-efficacité: la combinaison de durabilité, de conception légère et d'efficacité entraîne une réduction des coûts d'exploitation,en faisant des tubes en spirale à bobine de chauffage en titane une option attrayante pour une utilisation à long terme.

Principales propriétés du tuyau en titane de grade 2 de grade 5

Le titane de grade 2 et de grade 5 sont deux des alliages de titane les plus couramment utilisés, chacun ayant des propriétés distinctes adaptées à différentes applications.

Titane de catégorie 2 (titane pur commercial)

Le titane de grade 2 est souvent appelé CP Ti Grade 2 ou titane pur dans le commerce.bonne résistance, et soudabilité.

1Composition chimique

• Titane (Ti): ~99%
• De petites quantités d'oxygène, de carbone, d'azote, d'hydrogène et de fer.
• Le titane de grade 2 est essentiellement du titane pur avec de faibles niveaux d'éléments alliants, ce qui le rend idéal pour des applications résistantes à la corrosion.

2Propriétés mécaniques

• Résistance à la traction: approximativement 345 à 450 MPa (50 à 65 ksi)
• Résistance au rendement: environ 275 MPa (40 ksi)
• L'allongement: 20 à 30%
  • Cela lui confère une bonne ductilité, ce qui le rend facilement moulable et adapté à diverses applications où la flexibilité est importante.
• Module d'élasticité: ~ 105 GPa (15,2 millions de psi)

3Résistance à la corrosion

• Excellente résistance à un large éventail d'environnements corrosifs, y compris l'eau de mer, les chlorures, les acides et les agents oxydants.
• Résistant aux crevasses, à la corrosion des fissures et aux fissures causées par la corrosion.
• Souvent utilisé dans le traitement chimique et les applications marines où l'exposition à des substances corrosives est courante.

4. Soudabilité

• Excellente soudabilité avec des procédés tels que le soudage TIG (gaz inerte de tungstène) et MIG (gaz inerte de métal).
• Peut être soudé dans les conditions de réception et de recuit sans compromettre les propriétés mécaniques.

5Résistance à la chaleur

• Il peut supporter des températures modérées allant jusqu'à environ 400 ° C (752 ° F).
• Pas aussi résistant à la chaleur que d'autres alliages de titane comme le grade 5.

6. Densité

• Densité: ~4,51 g/cm3 (4510 kg/m3)
  • Légèrement plus dense que certains des titanes les plus alliés, mais toujours relativement léger par rapport à l'acier.

Titane de catégorie 5 (Ti-6Al-4V)

Le titane de grade 5, également connu sous le nom de Ti-6Al-4V, est un alliage alpha-bêta contenant 6% d'aluminium et 4% de vanadium.et une excellente résistance à la fatigue et à la corrosion.

1Composition chimique

• Titane (Ti): équilibre (environ 90%)
• Aluminium (Al): 6%
• Vanadium (V): 4%
• Le fer (Fe), l'oxygène (O) et le carbone (C) sont présents en traces.

2Propriétés mécaniques

• Résistance à la traction: environ 895-1200 MPa (130-175 ksi)
  • Beaucoup plus élevé que le titane de grade 2, ce qui le rend approprié pour des applications à haute tension.
• Résistance au rendement: environ 828 MPa (120 ksi)
  • Résistance à la corrosion plus élevée que le grade 2, ce qui la rend plus adaptée aux applications structurelles nécessitant de meilleurs rapports résistance/poids.
• L'allongement: 10 à 15%
• Module d'élasticité: ~ 110 GPa (16 millions de psi)

3Résistance à la corrosion

• Bonne résistance à la corrosion dans un large éventail d'environnements, y compris l'eau de mer, les chlorures, l'acide sulfurique et les acides.
• Comparable au grade 2 en termes de résistance à la corrosion dans la plupart des environnements, mais légèrement moins résistant dans certains environnements agressifs,environnements riches en chlorure en raison de la présence d'éléments alliants tels que l'aluminium et le vanadium.

4. Soudabilité

• Bonne soudabilité mais nécessite plus de soin par rapport à la catégorie 2 en raison de sa résistance et de sa teneur en alliages plus élevées.
• Les procédés de soudage courants comprennent le soudage TIG, MIG et EB (faisceau d'électrons).
• Un traitement thermique et des procédures de soudage appropriés sont essentiels pour maintenir la résistance et les propriétés mécaniques.

5Résistance à la chaleur

• Peut fonctionner à des températures plus élevées que le grade 2, avec une température de fonctionnement continue maximale d'environ 400 ‰ 600 ° C (752 ‰ 1,112 ° F).
• Il présente une bonne stabilité thermique et peut résister à un cycle thermique modéré.

6. Densité

• Densité: ~ 4,43 g/cm3 (4430 kg/m3)
  • Plus léger que la plupart des alliages d'acier, ce qui contribue à son utilisation généralisée dans les applications aérospatiales et automobiles où la réduction du poids est importante.

Processus de fabrication de tubes en spirale à bobine de chauffage en titane

La fabrication de tubes en spirale à bobine de chauffage en titane implique une série de processus avancés qui garantissent que le produit final répond aux normes de haute performance.Voici un aperçu des étapes clés:

1. Préparation du matériau:

   • Le processus commence par des lingots de titane de haute pureté, qui sont fondus et raffinés pour éliminer les impuretés.Des techniques telles que le remelting à l'arc sous vide (VAR) sont souvent utilisées pour obtenir la qualité de matériau souhaitée, ce qui garantit que le titane répond aux normes strictes de l'industrie.

2. La forme des tubes:

   • Une fois le titane préparé, il subit des processus de formage tels que l'extrusion ou le laminage pour former la structure tubulaire initiale.Cette étape est essentielle pour obtenir le diamètre et l'épaisseur de paroi souhaités.

3. Création de la configuration spirale:

   • La conception en spirale est réalisée grâce à des techniques d'usinage spécialisées.Ces méthodes garantissent que l'intégrité structurelle du tube est maintenue tout en optimisant la géométrie pour un flux de chaleur efficaceLa précision dans cette étape est essentielle pour assurer une performance thermique améliorée.

4. Traitement thermique:

   • Une fois les tubes formés, ils peuvent être soumis à un traitement thermique pour améliorer les propriétés mécaniques et soulager les contraintes internes.Cette étape contribue à la durabilité et aux performances du produit final, en particulier dans les applications à haute température.

5. Les pièces d'assemblage doivent être équipées d'un dispositif d'assemblage.

   • Le soudage est essentiel pour l'assemblage de tubes en spirale à bobine de chauffage en titane.joints sans défaut tout en préservant les propriétés du matériauDes techniciens qualifiés veillent à ce que les soudures répondent aux normes de qualité.

6. Contrôle de la qualité:

   • Des mesures rigoureuses de contrôle qualité sont mises en œuvre tout au long du processus de fabrication.Des essais non destructifs (ESD) et des inspections dimensionnelles sont effectués pour vérifier que le produit final respecte toutes les spécifications.Cela garantit la fiabilité et les performances dans des conditions opérationnelles.

L'ASTM B338 est une spécification standard qui couvre les tubes et tuyaux en titane sans soudure et soudés pour diverses applications, en particulier dans l'aérospatiale, la transformation chimique et les industries maritimes.Voici une brève introduction aux tubes en titane ASTM B338:

Résumé de l'ASTM B338

1. Le champ d'application:

   • L'ASTM B338 spécifie les prescriptions relatives aux tubes en titane de différentes qualités, y compris le titane pur commercial et les alliages de titane.et ils sont conçus pour une utilisation dans des environnements à haute performance.

2. Grades de matériau:

   • Parmi les catégories communes figurent les catégories de titane CP (commercialement pur) (de la catégorie 1 à la catégorie 4) et les catégories alliées (par exemple, la catégorie 5, Ti-6Al-4V).et résistance à la corrosion.

3. Applications à réaliser:

   • La spécification est principalement utilisée dans les industries qui nécessitent des ratios de résistance élevés par rapport au poids et une excellente résistance à la corrosion, telles que l'aérospatiale, la transformation chimique, le génie maritime,et les applications médicales.

4. Processus de fabrication:

   • Les tubes sont fabriqués par des procédés tels que le traitement à chaud, le traitement à froid et le traitement thermique pour répondre à des propriétés et dimensions mécaniques spécifiques.Ils peuvent également être soumis à des inspections d'assurance qualité.

5. Normes et essais:

   • L'ASTM B338 décrit les exigences pour tester les propriétés mécaniques, la résistance à la corrosion et les dimensions, garantissant que les tubes répondent aux normes de l'industrie en matière de performances et de sécurité.

6. Les spécifications:

   • La norme fournit des exigences détaillées pour les dimensions des tubes, les épaisseurs des parois, les tolérances et les finitions de surface, garantissant qu'ils répondent aux exigences rigoureuses de leurs applications prévues.

Avantages des tubes en titane ASTM B338

• Résistance à la corrosion: excellente résistance à un large éventail d'environnements corrosifs, y compris l'eau de mer et les conditions acides.
• Légère: plus faible densité par rapport à l'acier, ce qui les rend adaptés aux applications où les économies de poids sont essentielles.
• Résistance: résistance à la traction élevée et résistance à la fatigue, idéale pour des applications exigeantes.
• Biocompatibilité: Convient pour des applications médicales, car il ne réagit pas négativement avec les tissus corporels.

Propriétés clés des tubes en titane ASTM B338:

La spécification ASTM B338 met en évidence plusieurs propriétés critiques des tubes en titane, qui contribuent à leur performance dans diverses applications.

1Propriétés mécaniques

• Résistance à la traction: les tubes en titane ASTM B338 présentent une résistance à la traction élevée, ce qui leur permet de résister à des contraintes importantes sans se déformer.Titane pur commercial (classes 1 et 2) a généralement une résistance à la traction comprise entre 240 et 450 MPa, tandis que les alliages de titane comme le Ti-6Al-4V peuvent dépasser 900 MPa.
• Résistance au rendement: la résistance au rendement indique la contrainte maximale qui peut être appliquée avant qu'une déformation permanente ne se produise.alors que les alliages de titane comme le Ti-6Al-4V ont des résistances de rendement beaucoup plus élevées, améliorant leur adéquation pour les applications de charge.
• L'allongement: cette propriété reflète la ductilité du matériau, indiquant à quel point il peut s'étirer avant de se casser.qui est essentiel pour les applications nécessitant le formage et la mise en forme.

2Résistance à la corrosion

• Résistance exceptionnelle: le titane pur commercial est très résistant à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, les conditions acides et les milieux oxydants.Cela le rend idéal pour les applications de traitement marin et chimique.

3. nature légère

• Densité: le titane est environ 45% plus léger que l'acier, ce qui est très bénéfique pour les applications où la réduction du poids est essentielle.Cette légèreté permet de concevoir des structures plus efficaces sans sacrifier la résistance, notamment dans les applications aérospatiales et automobiles hautes performances.

4Résistance à la fatigue

• Durabilité dans le temps: les alliages de titane présentent une excellente résistance à la fatigue, ce qui les rend adaptés aux applications de charge cyclique,comme dans les composants aérospatiaux où des contraintes répétées se produisent au fil du temps.

5Propriétés thermiques

• Performance à haute température: le titane peut maintenir sa résistance et son intégrité à des températures élevées, ce qui le rend approprié pour des applications telles que les systèmes d'échappement dans les secteurs automobile et aérospatial.

6. Biocompatibilité

• Applications médicales: La nature biocompatible du titane pur commercial en fait un excellent choix pour les implants et les dispositifs médicaux, ce qui minimise le risque de réactions indésirables dans le corps humain.

Résumé

La combinaison de haute résistance à la traction et au rendement, une excellente résistance à la corrosion, un poids léger,et la durabilité rendent les tubes en titane ASTM B338 très polyvalents et adaptés à un large éventail d'applications exigeantesCes propriétés assurent une conception et des performances efficaces, en particulier dans des environnements où les matériaux traditionnels peuvent échouer.

Applications des tubes en spirale à bobine de chauffage en titane:

Les tuyaux en spirale à bobine de chauffage en titane trouvent des applications dans divers secteurs en raison de leurs propriétés uniques et de leurs capacités de performance.Ces tuyaux sont utilisés dans les systèmes d'échangeurs de chaleur où des substances corrosives sont présentesLeur résistance à la corrosion des crevasses et des crevasses assure un fonctionnement fiable, réduisant considérablement le risque de défaillance de l'équipement et les temps d'arrêt associés.

Dans l'industrie alimentaire et des boissons, où l'hygiène et la sécurité des matériaux sont primordiales, les tuyaux en spirale à bobine de chauffage en titane constituent des composants idéaux dans les processus de pasteurisation et de stérilisation.La nature non réactive du titane signifie qu'il ne libère pas de substances nocives dans les produits.Cette caractéristique est de plus en plus critique, les consommateurs exigeant transparence et sécurité dans la production alimentaire.

L'industrie pharmaceutique bénéficie également de l'utilisation de tubes en spirale en titane à bobine chauffante.comme dans la production de vaccins ou d'autres composés sensibles, ces tuyaux offrent des performances cohérentes et fiables. Leur biocompatibilité et leur résistance à la contamination les rendent adaptés aux applications où le maintien de l'intégrité du produit est essentiel.

Les tendances futures de la technologie des tuyaux sans soudure en titane:

À mesure que les industries continuent d'évoluer, la demande de tuyaux sans soudure en titane dans les échangeurs de chaleur devrait augmenter.Les efforts de recherche et de développement en cours visent à améliorer les propriétés des alliages de titaneLes innovations dans les techniques de fabrication, telles que la fabrication additive, ont permis de réduire les coûts de fabrication et d'améliorer les performances dans des conditions extrêmes.ouvrent également de nouvelles voies pour produire des géométries complexes et des conceptions sur mesure qui répondent aux exigences spécifiques de l'applicationCes progrès conduiront vraisemblablement à une adoption accrue des tuyaux sans soudure en titane dans diverses industries.

La durabilité devient un moteur important dans la sélection des matériaux, et la recyclabilité du titane contribue à son attrait dans les applications modernes.Les industries s'efforcent de réduire leur empreinte environnementale, l'utilisation de matériaux durables et recyclables comme le titane deviendra de plus en plus importante.en veillant à ce qu'il reste une option durable pour les échangeurs de chaleur et autres applications critiques.

La numérisation et les technologies intelligentes vont également révolutionner la conception et la surveillance des échangeurs de chaleur.L'intégration de capteurs et de systèmes de surveillance en temps réel dans les conceptions de tuyaux sans soudure en titane pourrait fournir des informations précieuses sur les performances et l'état au fil du tempsCes avancées permettraient non seulement d'accroître l'efficacité opérationnelle, mais aussi de mettre en place des stratégies de maintenance prédictive, ce qui réduirait les coûts d'exploitation et améliorerait la fiabilité.
