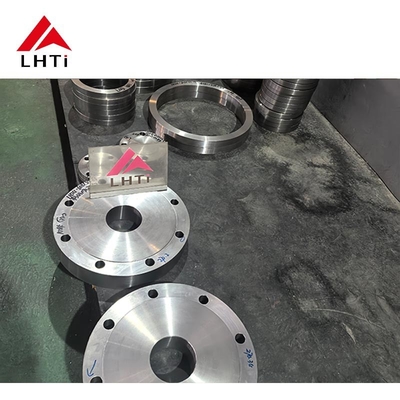

ASME B16.5 Gr1 Gr2 Gr12 SO Flanche glissante sur flange classe 150 SORF SOFF Face soulevée/Face plate pour les tuyaux d'eau

ASME B16.5 Gr1 Gr2 Gr12 SO Flanche glissante sur flange classe 150 SORF SOFF Face soulevée/Face plate pour les tuyaux d'eau

Introduction du produit de la bride en tôle de titane DIN 86030

Les brides en titane, fabriquées à partir d'alliages de titane, sont très appréciées dans divers secteurs pour leurs propriétés exceptionnelles.rapport résistance/poids élevéIls se distinguent par leur légèreté et leur capacité à survivre dans des environnements difficiles où la corrosion chimique est préoccupante, ce qui les rend indispensables dans des industries telles que le pétrole, la transformation chimique,et autres nécessitant des performances matérielles robustes.

La clé de leur utilité réside dans la résistance innée du titane à la corrosion, assurant ainsi sa longévité et sa fiabilité dans des conditions de fonctionnement difficiles.Les brides en titane présentent également une excellente résistance à la fatigue et à la rampeLeur facilité d'usinage et d'installation renforce encore leur attrait.fournir des solutions pratiques pour diverses applications industrielles.

Les brides glissantes en titane, conformes aux normes ASME B16.5 et fabriquées à partir d'un alliage de titane de qualité 2, jouent un rôle crucial dans l'industrie pétrolière et gazière.Ces brides à face surélevée sont conçues pour assurer des connexions sûres et sans fuite dans les conduites et les équipements soumis à des pressions élevées et environnements corrosifsLe présent document examine les spécifications, les caractéristiques et les applications des brides coulissantes en titane de classe 150 ASME B16.5 Grade 2 avec face surélevée,soulignant leur importance pour améliorer l'efficacité et la fiabilité des opérations dans le secteur pétrolier et gazier.

L'industrie pétrolière et gazière s'appuie fortement sur des composants robustes et durables pour maintenir l'intégrité des systèmes et équipements de pipelines.Les brides coulissantes en titane sont préférées pour leur résistance exceptionnelle à la corrosion et leurs propriétés mécaniquesLe présent article explore la composition structurelle, les normes dimensionnelles, les caractéristiques de l'appareil, les caractéristiques de la structure et les caractéristiques de l'appareil, ainsi que les caractéristiques de l'appareil.et les attributs de performance de l'ASME B16.5 Les brides coulissantes en titane de classe 150 de catégorie 2 avec face surélevée, détaillant leur rôle pour relever les défis liés au transport des fluides, aux températures élevées,et les milieux agressifs rencontrés dans les opérations pétrolières et gazières.

Les brides à glisser en titane ASME B16.5 sont généralement disponibles dans différentes catégories de titane et d'alliages de titane. Le choix de la catégorie dépend des exigences spécifiques de l'application,y compris la résistance à la corrosion, les propriétés mécaniques et les coûts.

1. Titane pur commercialisé:

   • Grade 2 (UNS R50400): Il s'agit de la qualité de titane la plus utilisée en raison de son excellente résistance à la corrosion, de sa formabilité et de sa soudabilité.Il convient à un large éventail d'applications industrielles où une résistance modérée et une bonne résistance à la corrosion sont requises.

2. Les alliages de titane:

   • Grade 5 (Ti-6Al-4V, UNS R56400): C'est l'alliage de titane le plus couramment utilisé, connu pour sa haute résistance, ses propriétés légères et son excellente résistance à la corrosion.marine, et les industries de transformation chimique.
   • Grade 7 (UNS R52400): Connu pour son excellente soudabilité et sa résistance à la corrosion dans des environnements réducteurs et légèrement oxydants, le titane de grade 7 est souvent utilisé dans les équipements de traitement chimique.
   • Grade 12 (UNS R53400): Cet alliage de titane offre une excellente résistance à la corrosion dans des environnements fortement oxydants et convient bien au traitement chimique et aux applications marines.
   • Catégorie 23 (Ti-6Al-4V ELI, UNS R56401): similaire à la catégorie 5, mais avec une teneur extrêmement faible en interstitiels (ELI),L'alliage de titane de qualité 23 est utilisé dans les applications médicales et aérospatiales où la biocompatibilité et une résistance élevée sont requises.

TempératureSpécifications pour l'ASME B16.5 titane à bride

Caractéristiques clés de la bride à glisser en titane ANSI B16.5

L'ANSI B16.5 Titanium Slip-On Flange est un type de bride conçu pour répondre à la norme ANSI B16.5, qui couvre les brides et les raccords à brides pour des tuyaux de tailles allant de 1/2 pouce à 24 pouces.La bride à glisser (SO bride) est un type de bride populaire où le tuyau est glissé dans la bride et soudé à l'intérieur et à l'extérieurLorsque ces brides sont fabriquées en titane, elles offrent de nombreux avantages, en particulier dans les applications hautement corrosives ou hautes performances.

Voici les principales caractéristiques de la bride à glisser en titane ANSI B16.5:

1. Composition du matériau

• Titane de qualité: généralement fabriqué à partir de titane de qualité 2 (titane pur commercial) ou de titane de qualité 5 (alliage Ti-6Al-4V).
  • Titane de grade 2: offre une excellente résistance à la corrosion et est couramment utilisé dans le traitement chimique, la marine et d'autres environnements exigeants.
  • Titane de grade 5: un alliage de titane avec de l'aluminium et du vanadium, offrant une résistance plus élevée, ce qui le rend adapté aux applications aérospatiales et industrielles.
• Résistance à la corrosion: Le titane est très résistant à la corrosion d'un large éventail de substances agressives, telles que l'eau de mer, les acides, les alcalis et les chlorures.C'est un avantage important dans les applications où d'autres matériaux peuvent échouer en raison de la corrosion.

2Conception et structure

• Conception glissante: la bride glissante est conçue pour être facilement installée en glissant le tuyau dans la bride. La bride est ensuite soudée à l'intérieur et à l'extérieur pour fixer le tuyau.Cette conception rend l'installation relativement simple et rentable.
• Troubles des boulons et centralisation: La spécification ANSI B16.5 comprend des trous et des dimensions de boulons standardisés pour assurer la compatibilité avec d'autres composants du système de tuyauterie.Les trous sont placés selon le diamètre standard du cercle du boulon (BCD), assurant une connexion fiable.
• Face soulevée (RF) ou face plate (FF): typiquement, la bride glissante est livrée avec une face soulevée pour fournir une meilleure surface d'étanchéité lorsqu'elle est associée à un joint.La face surélevée permet d'obtenir un joint étanche sous pression.

3. Nombre de pression et de température

• Nombre de pressions: la norme ANSI B16.5 spécifie les valeurs de pression pour les brides en fonction de leur taille et de leur matériau.300#, 600# et 1500#, selon la conception et la qualité du matériau.
• Résistance à la température: le titane est connu pour sa capacité à résister à des températures élevées.tandis que le titane de grade 5 peut fonctionner à des températures allant jusqu'à 500 °C (932 °F)Cette caractéristique rend les brides glissantes en titane idéales pour les systèmes à haute température dans la production d'énergie, le traitement chimique et l'aérospatiale.

4. Léger et résistant

• Poids réduit: le titane est nettement plus léger que de nombreux autres métaux, tels que l'acier inoxydable ou l'acier au carbone.ce qui facilite sa manipulation et son transport, en particulier dans les installations à grande échelle ou les projets offshore.
• Le titane a un excellent rapport résistance/poids, ce qui signifie que même avec son poids inférieur,Le titane peut encore fournir une résistance et un support exceptionnels pour les systèmes sous pression.

5. Durable et longue durée de vie

• Résistance à la corrosion: résistance du titane à la corrosion dans des environnements agressifs, y compris l'eau de mer, les acides et les chlorures,assure une longue durée de vie dans des applications telles que le traitement chimique et les systèmes marins.
• Résistance à l'usure: la résistance du titane à l'érosion, à la cavitation et à l'usure rend ces brides particulièrement utiles dans des conditions abrasives ou difficiles où d'autres matériaux peuvent se dégrader rapidement.

6Installation et maintenance faciles

• Conception glissante pour une installation rapide: La bride glissante permet une installation rapide et facile, car elle glisse simplement sur le tuyau avant d'être soudée.Cela réduit le temps de travail et en fait un choix rentable pour de nombreuses applications.
• Maintenance minimale: une fois installées, les brides glissantes en titane nécessitent peu d'entretien en raison de la résistance inhérente du matériau à la corrosion et à l'usure.Cela contribue à réduire les temps d'arrêt opérationnels et les coûts de maintenance.

7Compatibilité avec les joints et les boulons

• Dimensions standardisées: selon la norme ANSI B16.5, la bride à glisser a des dimensions standardisées, y compris le motif des trous de boulons et les distances entre le centre et le centre,assurant la compatibilité avec d'autres brides et composants de tuyauterieCela permet une intégration facile dans les systèmes de tuyauterie existants.
• S'ils sont associés à un joint approprié, les brides de titane peuvent fournir un joint solide et imperméable à la fuite, même sous haute pression.La conception de la face surélevée améliore encore les performances d'étanchéité.

8Excellente soudabilité

• Soudabilité: Le titane est très soudable et les brides à glisser en titane ANSI B16.5 sont conçues pour être soudéses facilement, assurant une connexion solide entre le tuyau et la bride.Les soudures sont également résistantes à la corrosion, assurant une fiabilité à long terme.
• Soudures résistantes à la corrosion: la résistance au corrosion du titane s'étend aux joints soudés, garantissant que la connexion reste sûre et sans fuite au fil du temps.

9La polyvalence et les applications

• Traitement chimique: Les brides glissantes en titane sont idéales pour les systèmes chimiques où la résistance aux produits chimiques agressifs, aux acides et aux solvants est nécessaire.
• Marine et offshore: l'excellente performance du titane dans l'eau de mer rend ces brides idéales pour les applications maritimes, telles que les plates-formes pétrolières et gazières offshore, les usines de dessalement et la construction navale.
• Aérospatiale: En raison de sa résistance et de son faible poids, les brides glissantes en titane sont utilisées dans les systèmes de carburant des avions, les systèmes hydrauliques et d'autres applications aérospatiales.
• Génération d'énergie: Ces brides sont utilisées dans des applications à haute pression et à haute température, telles que les échangeurs de chaleur, les turbines à vapeur et d'autres composants critiques dans les centrales électriques.
• Industrie pharmaceutique et alimentaire: la non-réactivité du titane le rend adapté à l'utilisation dans les systèmes de tuyauterie sanitaire dans les industries pharmaceutique et alimentaire,lorsque l'hygiène et les opérations sans contamination sont primordiales.

Avantages de la bride à glisser en titane ANSI B16.5

• Résistance à la corrosion: Le titane a une résistance supérieure à la corrosion dans des environnements difficiles, tels que l'eau de mer, les produits chimiques acides et les fluides à haute température.
• Léger: Moins lourd que les brides en acier, ce qui facilite la manutention, le transport et l'installation.
• Durabilité: Excellente résistance à l'usure, à l'érosion et à la corrosion, assurant une longue durée de vie avec un minimum d'entretien.
• Haute résistance: fournit une connexion fiable dans les systèmes à haute pression et à haute température.
• Installation rentable: la conception glissante permet une installation plus rapide et plus économique par rapport aux autres types de brides.
• Soudabilité: facile à souder, assurant un raccordement solide et durable au système de tuyauterie.

Applications

La bride à glisser en titane ANSI B16.5 est largement utilisée dans diverses industries, notamment:

• Traitement chimique: pour les pipelines qui traitent des produits chimiques et des acides agressifs.
• Marine: applications dans l'eau de mer, y compris les plates-formes pétrolières offshore et les usines de dessalement.
• Aérospatiale: carburant, hydraulique et autres systèmes critiques dans les applications aérospatiales.
• Génération d'énergie: dans les systèmes de tuyauterie à haute pression et à haute température.
• Produits alimentaires et boissons, produits pharmaceutiques: Applications sanitaires où des matériaux non réactifs et faciles à nettoyer sont essentiels.

Conclusion

La bride à glisser en titane ANSI B16.5 offre une combinaison de résistance, de léger poids, de résistance à la corrosion et de facilité d'installation, ce qui la rend idéale pour des applications dans le traitement chimique, marine,l'aérospatialeLa conception Slip-On permet une installation plus rapide et plus économique, et le matériau en titane assure une durabilité et une longévité exceptionnelles.même dans un environnement difficileQu'il s'agisse de températures élevées, de substances corrosives ou de pressions élevées, ces brides offrent une solution fiable et durable.

Les avantages de la plaque de titane sur les brides:

Les brides à glissière en tôle de titane offrent plusieurs avantages qui les rendent adaptées à diverses applications industrielles où les propriétés du titane sont avantageuses.

Résistance à la corrosion: Le titane est très résistant à la corrosion dans un large éventail d'environnements agressifs, y compris l'eau de mer, les acides et les chlorures.Cette propriété rend les brides coulissantes en titane idéales pour les applications où la corrosion est un problème, tels que les environnements marins, le traitement chimique et les plates-formes pétrolières offshore.

Rapport résistance/poids élevé: Le titane est connu pour son excellent rapport résistance/poids, supérieur à la plupart des autres métaux.Cette caractéristique permet aux brides coulissantes en titane de fournir desIl est particulièrement bénéfique dans les applications aérospatiales et les industries où la réduction du poids est essentielle.

Biocompatibilité: le titane est biocompatible et non toxique, ce qui le rend approprié pour des applications dans les dispositifs médicaux, la production pharmaceutique,et la transformation alimentaire où la pureté et la sécurité des produits sont essentielles.

Résistance aux températures élevées: Le titane maintient sa résistance et sa résistance à la corrosion à des températures élevées, jusqu'à environ 600 ° C (1112 ° F), selon la qualité.Cette propriété rend les brides glissantes en titane adaptées aux applications à haute température telles que les échangeurs de chaleur et les réacteurs chimiques.

Facilité de fabrication: le titane peut être facilement usiné, soudé et formé, permettant des formes et des configurations complexes dans les brides glissantes.Cette flexibilité de fabrication facilite la personnalisation et l'adaptation aux exigences spécifiques du projet.

Longévité et durabilité: le titane est connu pour sa durabilité à long terme et sa résistance à la dégradation au fil du temps.assurer une performance fiable et une durée de vie prolongée des brides coulissantes dans des environnements industriels exigeants.
