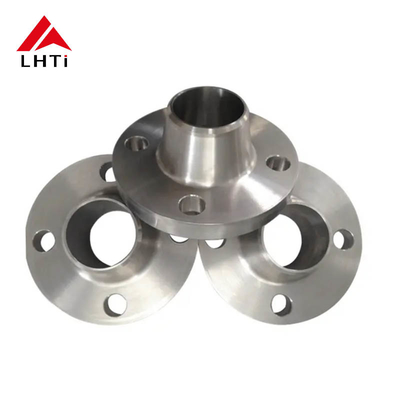

ASME B16.5 Gr2 Gr5 Titane flange de cou de soudure WNRF face soulevée pour l'industrie pétrolière et gazière

ASME B16.5 Gr2 Gr5 Titane flange de cou de soudure WNRF face soulevée pour l'industrie pétrolière et gazière

1. ASME B16.5 Flanges en titane

L'ASME B16.5 est une norme largement reconnue développée par l'American Society of Mechanical Engineers (ASME) pour les brides et les raccords à brides.Cette norme couvre les brides pour les tailles de 1/2 pouce à 24 pouces et les pressions nominales de 150 à 2500 psiLes brides en titane fabriquées conformément à la norme ASME B16.5 sont utilisées dans les applications où les propriétés exceptionnelles de résistance à la corrosion, de résistance et de légèreté du titane sont essentielles.

2Propriétés essentielles du titane et de ses alliages

Le titane et ses alliages sont appréciés pour leur excellente résistance à la corrosion, leur rapport résistance/poids et leurs performances à haute température.

Grade 2: titane commercial pur avec une bonne résistance à la corrosion dans un large éventail d'environnements.

Grade 5 (Ti-6Al-4V): alliage de titane à haute résistance et résistance à la corrosion modérée.

Grade 12 (Ti-0,3Mo-0,8Ni): offre un équilibre entre résistance et résistance à la corrosion, en particulier dans des environnements agressifs.

Les brides en titane sont généralement utilisées dans des systèmes impliquant des produits chimiques agressifs, de l'eau de mer ou des environnements où les brides en acier traditionnelles pourraient se corroder ou échouer.

3. Différentes qualités de titane

4Les avantages de l' utilisation des brides en titane

Un lien solide et fiable

• Renforcement de la résistance: La conception d'une bride de cou de soudure, avec son cou conique qui passe progressivement dans le tuyau, assure une connexion solide et transparente.Cette conicité réduit la concentration de contrainte au niveau du joint et assure un transfert en douceur de la pression et des contraintes du tuyau à la bride.
• Aucun élévateur de contrainte: en raison du conique continu du cou à la bride, la soudure est moins sujette à la formation de élévateurs de contrainte, ce qui réduit le risque de défaillance sous pression.

Une meilleure résistance aux fuites

• Transition en douceur: la transition graduelle de la bride du cou de la soudure assure un trou intérieur en douceur, ce qui minimise les turbulences et réduit la probabilité de fuites.Cette douceur est particulièrement importante dans les systèmes à haute pression ou à haute température où une fuite pourrait avoir de graves conséquences sur la sécurité et le fonctionnement..
• Distribution de la pression: la conception permet une meilleure distribution de la pression, en particulier dans les applications critiques où les fuites seraient dangereuses ou coûteuses.

Facilité d'entretien

• Réutilisabilité: Les brides de cou de soudure peuvent être réutilisées dans de nombreux cas car la bride et le tuyau sont soudés de manière à pouvoir être facilement coupés et ré-soudés si nécessaire.Ceci est particulièrement utile dans les systèmes où le démontage et le remontage peuvent être nécessaires au fil des ans..
• Moins susceptibles d'échec: en raison de la forte connexion et de la résistance élevée à la fatigue, les brides de cou de soudure ont généralement une durée de vie plus longue et nécessitent une maintenance moins fréquente.

Versatilité dans les applications

• Variété de pressions: Les brides de cou de soudure sont disponibles dans différentes pressions, ce qui les rend adaptées à un large éventail d'applications, des systèmes à basse pression aux systèmes à haute pression.
• Adaptable à différentes tailles et matériaux: ils peuvent être utilisés dans des systèmes avec différentes tailles et matériaux de tuyaux, ce qui les rend polyvalents pour de nombreuses applications industrielles, y compris les tuyaux à haute température,à haute pression, et environnements corrosifs.
• Variété d'options de soudage: la conception de la bride du cou de la soudure permet différents types de méthodes de soudage, telles que le soudage à bout ou le soudage à prise,en fonction des exigences spécifiques de la demande.

Une plus grande durabilité dans des environnements difficiles

• Résistance à la corrosion: Les brides de cou de soudure sont souvent fabriquées à partir de matériaux très résistants à la corrosion (par exemple, l'acier inoxydable, les aciers alliés ou les revêtements spécialisés).Cela les rend idéales pour une utilisation dans des environnements difficiles., y compris les usines chimiques, les systèmes maritimes et les oléoducs et gazoducs.
• Résistance à haute température et haute pression: elles peuvent résister à des températures et pressions de fonctionnement élevées sans compromettre l'intégrité structurelle,les rendant adaptés à des applications critiques dans les centrales électriques, des raffineries et d'autres industries où les conditions extrêmes sont courantes.

Réduit la fatigue et le stress

• Sentier de débit lisse: la conception conique de la bride du cou de soudure garantit que la contrainte et la pression du tuyau sont réparties uniformément, réduisant ainsi le risque de fatigue au fil du temps.Cela rend les brides de cou de soudure idéales pour les applications à haute tension où les vibrations, l'expansion thermique ou les contraintes mécaniques sont préoccupantes.
• Élimine la concentration de stress: Contrairement à d'autres brides qui peuvent avoir des coins tranchants ou des transitions brusques, les brides de cou de soudure éliminent les points de concentration de stress,rendre la connexion plus durable sous des charges et des conditions variables.

Meilleur alignement et ajustement

• Alignement de précision: la conception de la bride de cou de soudure assure que le tuyau et la bride s'alignent précisément, ce qui se traduit par une soudure plus précise et plus solide.Cela réduit les risques de problèmes d'alignement pendant l'installation et assure un meilleur joint global.

5Titane de qualité différente

6. Applications

Industrie chimique et pétrochimique

• Résistance à la corrosion: Les alliages de titane sont résistants à la corrosion, ce qui les rend appropriés pour manipuler des produits chimiques corrosifs tels que l'acide sulfurique et l'acide chlorhydrique.
• Connexions de tuyauterie: Utilisées dans les pipelines qui transportent des produits chimiques et des gaz corrosifs, assurant des connexions sûres sous haute pression.
• Réacteurs et récipients: couramment utilisés dans les réacteurs chimiques, les colonnes de distillation et autres équipements.

Applications maritimes et offshore

• Systèmes d'eau de mer: Les alliages de titane résistent à la corrosion de l'eau de mer et sont largement utilisés dans les usines de dessalement de l'eau de mer et les systèmes de refroidissement marins.
• Plateformes pétrolières et gazières: appliquées dans les pipelines sous-marins et autres installations offshore.

Aérospatiale

• Environnements à haute température: La résistance élevée et la résistance à la température des alliages de titane les rendent adaptés aux systèmes de carburant et de propulsion des avions et des engins spatiaux.
• Réduction du poids: Les brides de cou en titane fournissent une résistance tout en réduisant le poids, ce qui est essentiel dans les applications aérospatiales.

Industrie électrique

• centrales nucléaires: utilisées dans les systèmes de refroidissement, les échangeurs de chaleur et les réacteurs.
• Les centrales thermiques et géothermiques: les alliages de titane sont utilisés dans des environnements à haute température et haute pression pour assurer un fonctionnement stable à long terme.

Industrie du pétrole et du gaz

• Pipelines à haute pression: Convient pour les pipelines de gaz naturel et de pétrole, garantissant l'intégrité de l'étanchéité sous des pressions extrêmement élevées.
• Compression et stockage des gaz: utilisés dans des environnements avec des gaz à haute pression et corrosifs, tels que le sulfure d'hydrogène (H2S).

Produits pharmaceutiques et biotechnologies

• Systèmes stériles: les alliages de titane sont utilisés dans les réacteurs et les systèmes de filtration dans les industries pharmaceutique et biotechnologique en raison de leur biocompatibilité.

Les usines de dessalement de l'eau de mer

• Résistance à la corrosion dans l'eau de mer: Les brides de col de soudure en titane sont couramment utilisées dans les processus de dessalement de l'eau de mer où elles peuvent résister à une exposition à long terme à la corrosion de l'eau salée.

Industrie alimentaire et des boissons

• Exigences d'hygiène: la non-réactivité du titane le rend idéal pour les équipements de transformation alimentaire, assurant la sécurité des produits et les processus sans contamination.

Applications biomédicales

• Dispositifs médicaux: les alliages de titane sont couramment utilisés dans les instruments médicaux et les implants en raison de leur non-réactivité avec le corps humain.

Échangeurs de chaleur

• Transferts de chaleur efficaces: Les brides de col de soudure en titane sont largement utilisées dans les échangeurs de chaleur, où elles peuvent résister aux fluides corrosifs et maintenir un transfert de chaleur efficace.
