Détails de produit
Lieu d'origine: La Chine
Nom de marque: LHTi
Certification: ISO9001-2015
Numéro de modèle: Tube
Conditions de paiement et d'expédition
Quantité de commande min: 100KG
Prix: $20--$29/pcs
Détails d'emballage: Intérieur de sachet d'enveloppe ou en plastique d'éponge, caisse de contreplaqué comme extérieur,
Délai de livraison: 15 JOURS OUVRABLES
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 5ton par mois
Catégorie: |
GR2 |
Diamètre extérieur: |
OD25.4mm OD32mm |
Application: |
Industriel, chimique |
Matériel: |
GR1.GR2 |
Norme: |
ASTM B338 |
Longueur: |
Max 12000mm |
Diamètre extérieur: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Épaisseur de paroi :: |
0.5-3.0mm |
Type: |
Soudé/sans couture |
Catégorie: |
GR2 |
Diamètre extérieur: |
OD25.4mm OD32mm |
Application: |
Industriel, chimique |
Matériel: |
GR1.GR2 |
Norme: |
ASTM B338 |
Longueur: |
Max 12000mm |
Diamètre extérieur: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Épaisseur de paroi :: |
0.5-3.0mm |
Type: |
Soudé/sans couture |

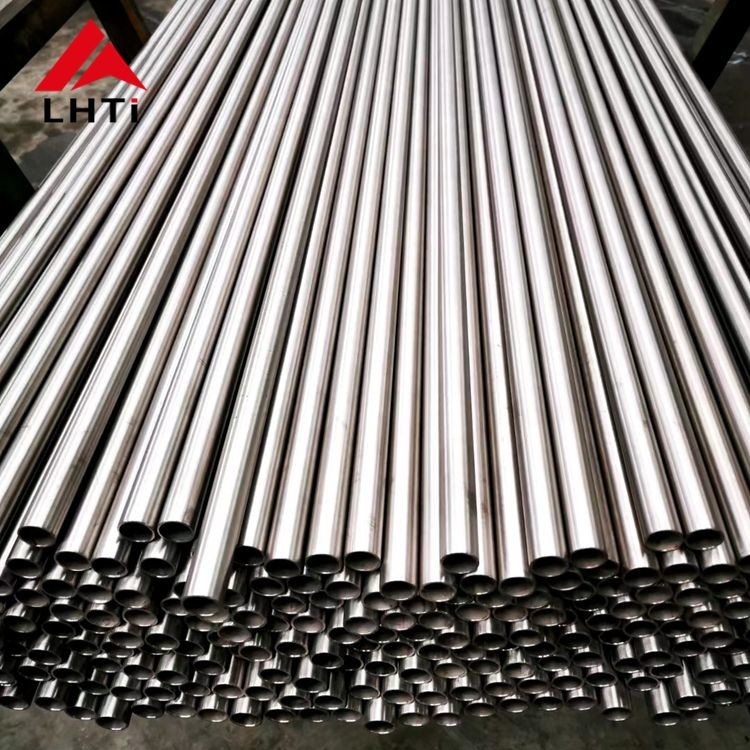

Tuyau titanique du tube OD25.4mm OD19.05mm ASTM B338 d'échangeur de chaleur
impératifs techniques du tube 1.Titanium
| 1. | | Description matérielle | Tube sans couture titanique |
| 2. | Spécifications matérielles | Le matériel du GR 2 du SB 338 (sans couture) - se conformera les conditions selon l'édition de partie-b de sec-ll d'ASME - 2021. |
| 3. | | Processus de fabrication | Selon des spécifications matérielles. |
| 4. | État de la livraison | Ann ealed. |
| 5. | Taille et quantité | Selon TEAM Purchase Order. |
| 6. | | Dimension$ | Selon TEAM Purchase Order. |
| 7. | Tolérances | Selon le matériel/spécifications produit. |
| 8. | Certificatio n | Les certificats d'essai matériel seront au type 3,1 d'en 10204 |
| 9. | Inspection par | TPIA. |
| 10. | si | Toute la composition chimique sera selon des spécifications matérielles. En outre, l'analyse de produit sera effectuée et rapportée. |
| 11. | Essai mécanique | Tous les essais mécaniques selon des spécifications de matériel seront réalisés. |
| 12. | NT de Requireme de traitement thermique | 1. Produit de Hnished selon l'état de la livraison mentionné en Sr. no. 4 ci-dessus. |
| 13. | NDE et d'autres essais | 1. L'essai hydraulique de Hydrotest- sera effectué selon des spécifications matérielles. L'eau potable sera employée pour hydrotest. 2. l'essai de courant de Foucault sera effectué selon des spécifications matérielles. 3. essai par ultrasons selon des spécifications matérielles. |
| 14. | Inscription de produit | Selon des spécifications matérielles. |
| 15. | Instructions de empaquetage | Des tubes dûment dégagés par des moulins (et autorité d'inspection) seront protégés contre la corrosion et convenablement emballés pour éviter des dommages pendant le transit, la manipulation et le stockage. |
| 16. | Soudure de réparation | Non laissé. |
| 17. | Utilisation prévue | Le matériel est prévu pour employer dans l'équipement conçu selon la section VIII, la Division 1, l'édition 2021 d'ASME. |
application de tube de l'échangeur 2.Heat
spécifications de tuyau de l'alliage 3.Titanium
| Catégorie | N (%) | C (%) | H (%) | Fe (%) | O (%) | Ti | Autre, maximum |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | BAL | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | BAL | ≤0.4 |
| Catégorie | Résistance à la traction (minute) | Limite conventionnelle d'élasticité (0,2% compensations)) | Élongation (%) | ||||
| ksi | MPA | Minute | Maximum | ||||
| Ksi | MPA | Ksi | MPA | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Nom de produit | Tube titanique /pipe de tube d'échangeur de chaleur |
| Matériel | Titane (Gr2) |
| Certificat | ISO9001 : 2015, TUV, EN10204.3.1 |
| Norme | ASTM B338 |
| Taille |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Ou accordant l'exigence de client. |
| Techniques | Roulé |
| Statut | Recuit (M) |
| Type |
Tube titanique sans couture pour l'échangeur de chaleur, tube d'échappement titanique pour l'automobile, tube titanique de bobine Tube titanique soudé, |
| Application |
1)Puissance et usine chimique 2)Pièces d'automobile 3)sports 4)corrosion marine |
| Surface |
Décapage à l'acide, surface de tour de commande numérique par ordinateur. |
processus de fabrication du tube 4.Titanium

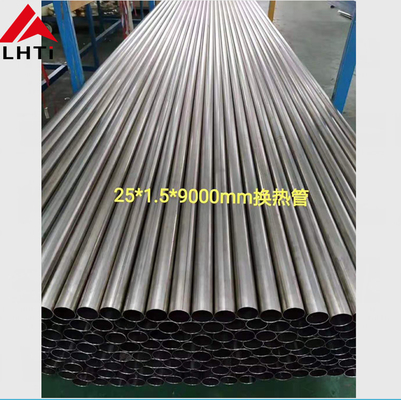

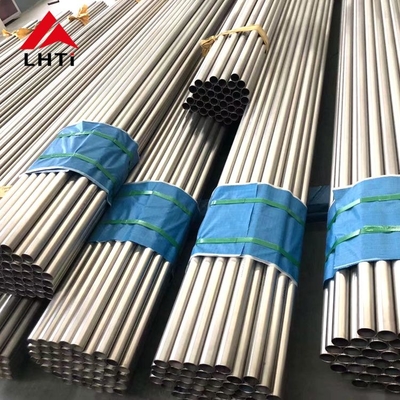

image 5.Details dans l'atelier
|
Matériel Catégorie |
Statut | Traitement | OD (millimètre) | Épaisseur de paroi (millimètres) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Recuit (m) |
Laminé à froid | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Soudé | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Souder-roulé | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Note : le ""○ indique les caractéristiques qui peuvent être produites | |||||||||||||||
Tube titanique d'ASTM B338
Utilisé : L'échangeur de chaleur, le condensateur et les divers récipients à pression
Épaisseur de paroi : 0.5mm à 4.5mm
Longueur : 3000mm /6000mm et longger à 9000mm
Diamètres extérieurs : 10mm à 114mm
Tolérance d'épaisseur de paroi : +/- 10%
Tolérance de longueur : +3.2mm
6. Essai d'ASME SB388 en tant que ci-dessous
Nous fournissons les essais suivants pour les tubes sans couture et soudés de Ti
| Composition chimique | Le visuel inspectent | Essai ultrasonique | Essai actuel |
| Aplatissement de l'essai | Aplatissement de l'essai | Essai pneumatique | Essai hydrostatique |
| De tension | Rendement | Dureté | Élongation |
7. Sentez-vous libre pour contacter le fournisseur titanique de tube d'alliage
