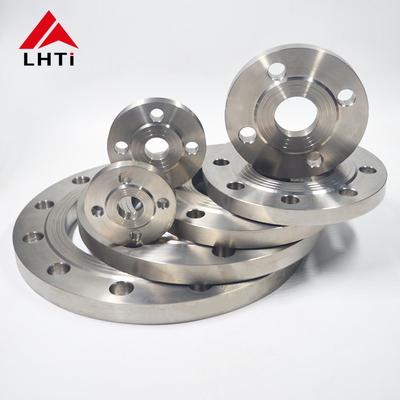

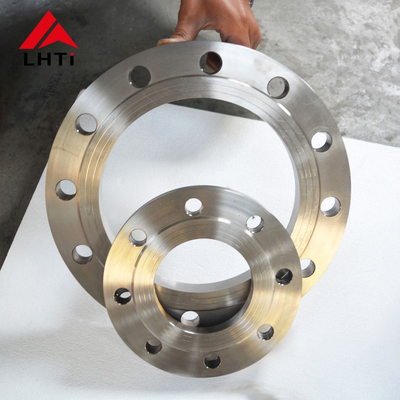

Plaque de flange blanche DIN2501 Gr2 PN10 Plaque de titane Flange PL Flange Pipe Flange Plaque pour les systèmes de tuyauterie

2. Grades de la bride en tôle de titane DIN 2501

1. Titane de catégorie 1:Connu pour sa grande ductilité, le titane de grade 1 est le titane le plus doux et le plus formable de tous les titanes commercialement purs.Il est principalement utilisé dans les applications qui nécessitent une résistance supérieure à la corrosion dans des environnements tels que l'industrie de transformation chimique.

2.

3. Titane de catégorie 2:C'est la qualité de titane la plus largement utilisée. Elle offre un bon équilibre entre résistance et ductilité, avec une excellente résistance à la corrosion.à l'exclusion des pièces de chauffage pour véhicules à moteur.

4.

5. Titane de catégorie 5 (Ti 6Al-4V):Il s'agit d'une qualité alliée et la plus couramment utilisée de tous les alliages de titane.Le titane de qualité 5 est utilisé dans des applications de haute résistance où la résistance à la chaleur et à la corrosion sont requises.

6.

7. Titane de catégorie 7:Doté d'une excellente soudabilité et de fabrication, ce grade comprend du palladium pour une résistance accrue à la corrosion, en particulier contre les acides réducteurs et les attaques localisées dans les halogénures chauds.

8.

9. Titane de catégorie 12:Cette qualité offre une résistance thermique et une résistance améliorées par rapport à d'autres qualités commercialement pures.

10.

11. Titane de qualité 23 (Ti 6Al-4V ELI):Ce grade est similaire au grade 5 mais présente des interstitiels extrêmement bas (ELI), ce qui le rend préférable pour une plus grande ténacité à la fracture et une plus grande ductilité.Il est souvent utilisé dans les applications médicales et convient également pour les brides dans des situations critiques, des applications haut de gamme.

12.

Composition chimique de la bride en tôle de titane:

3.Spécifications pour la bride en tôle de titane DIN2501 PN10

4. Normes de la bride en tôle de titane

AFNOR NF E29-200-1: Norme française pour les brides, y compris les brides en titane.

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.5: norme de la Société américaine des ingénieurs mécaniciens (ASME) pour les brides de tuyaux et les raccords à brides.

AWWA C207: norme de l'American Water Works Association (AWWA) pour les brides de tuyaux en acier destinées aux usines de traitement des eaux, y compris les brides en titane utilisées dans les applications de traitement des eaux.

BS1560, BS 4504, BS 10: Normes britanniques pour les brides et les boulons de tuyaux, y compris les matériaux en titane.

ISO7005-1: norme de l'Organisation internationale de normalisation (ISO) pour les brides métalliques, y compris les brides en titane.

MSS SP 44: Société de normalisation des fabricants (MSS) de la norme de l'industrie des vannes et raccords pour les brides de pipelines en acier.

AS2129: Norme australienne pour les brides, y compris les brides en titane.

CSA Z245. Je vous en prie.12: Norme canadienne pour les brides de tuyaux en acier, y compris les matériaux en titane.

DIN2573, DIN2576, DIN2501, DIN2502: Normes allemandes (DIN) pour les brides, couvrant différents types et dimensions de brides en titane.

EN 1092-1, EN 1759-1: Normes européennes (EN) pour les brides, y compris les brides en titane.

JIS B2220: Normes industrielles japonaises (JIS) pour les brides de tuyaux en acier, y compris les brides en titane.

UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: Normes italiennes (UNI) pour les brides de tuyaux, y compris les matériaux en titane.

5Applications de la bride en tôle de titane DIN2501

• Construction de pipelines:Utilisé pour joindre des sections de pipelines, assurant des connexions sûres et sans fuite pendant le transport de fluides.
• Raffineries et usines pétrochimiques:Installé dans les unités de traitement pour les réacteurs, les réacteurs et les échangeurs de chaleur, où la résistance aux produits chimiques corrosifs est essentielle.
• Plateformes offshore:Utilisé dans les plateformes de forage et de production offshore pour résister aux environnements marins et aux conditions météorologiques difficiles.
• Installations de traitement du gaz:Utilisé dans les compresseurs, les pompes et les vannes pour maintenir l'intégrité opérationnelle et la sécurité.

6.Inspections des brides de cou de soudure au titane

Test visuel (VT):Il s'agit d'inspecter visuellement la surface de la soudure et de la bride pour détecter tout défaut visible tel que des fissures, des porosités ou des profils de soudure inappropriés.

Tests par ultrasons (UT):Cette technique utilise des ondes sonores à haute fréquence pour détecter les défauts internes du matériau, tels que les vides, les inclusions ou les fissures.

Tests radiographiques (RT):Cette méthode utilise des rayons X ou des rayons gamma pour produire des images de la structure interne de la soudure et de la bride.

Test de particules magnétiques (MT):La MT est utilisée pour détecter les défauts de surface et de quasi-surface dans les matériaux ferromagnétiques.Cette méthode peut ne pas être applicable à moins qu'il n'y ait des matériaux magnétiques à proximité ou des revêtements pouvant être magnétisés..

Test du pénétrant/pénétrant de teinture (PT):Le PT consiste à appliquer un colorant pénétrant à la surface de la soudure et à enlever l'excès de colorant pour révéler les défauts de rupture de surface.

Épreuve de courant de tourbillon (ET):L'ET utilise l'induction électromagnétique pour détecter les défauts de surface et proches de la surface dans les matériaux conducteurs comme le titane.

Émission acoustique (AE):L'AE consiste à surveiller les émissions acoustiques d'un matériau soumis à des contraintes afin de détecter les changements indiquant des défauts tels que des fissures ou des fuites.
