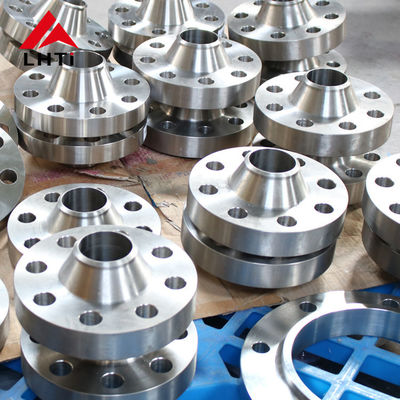

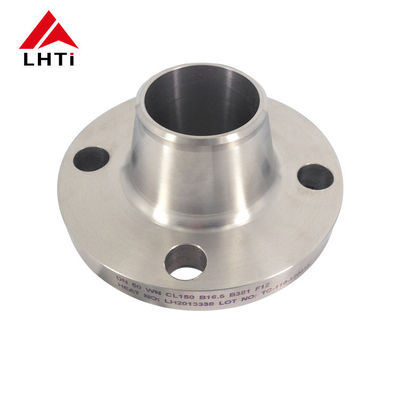

DIN 2633 Flange du cou de soudure en titane RFWN Ti Gr2 Gr5 Gr7 PN 16 Flange WN dans les systèmes de tuyauterie

autres appareils pour la fabrication de lamessont choisis pour des applications précisément parce qu'ils se distinguent dans des conditions sévères et critiques:

Les brides de cou de soudure assurent une connexion solide et renforcée entre les tuyaux ou raccords, capables de résister à des pressions internes élevées sans fuite.La conception du cou de soudage réduit la concentration de contrainte à l'articulation, ce qui est essentiel dans des conditions de haute pression.

Dans les industries telles que le pétrole et le gaz, le traitement chimique et la production d'énergie, où la température et la pression peuvent fluctuer considérablement, les brides de cou de soudure offrent stabilité et fiabilité.Ils maintiennent un sceau sécurisé sur un large éventail de conditions d'exploitation.Les brides de cou de soudure sont souvent fabriquées à partir de matériaux tels que l'acier inoxydable ou le titane, qui peuvent résister à des températures élevées sans perdre leurs propriétés mécaniques.Cela les rend appropriés pour des applications impliquant des fluides ou des gaz chauds.

La construction robuste des brides de cou de soudure garantit qu'elles peuvent manipuler des fluides dangereux et corrosifs en toute sécurité.essentiel pour les industries qui traitent des substances volatiles.Certaines applications, telles que les processus cryogéniques ou les environnements arctiques, nécessitent des composants qui restent fiables à des températures extrêmement basses.lorsqu'ils sont fabriqués à partir de matériaux appropriés et avec des considérations de conception appropriées, peuvent maintenir leur intégrité même dans des conditions sous zéro.

2. classe 2, classe 5 et classe 7 de la flange de cou de soudure en titane DIN 2633

Titane de qualité 2 (Ti-CP):

Composition: Titane pur commercial avec une composition de 99,2% de titane, 0,25% de fer, 0,3% d'oxygène et des traces d'autres éléments.

Propriétés:

Résistance: relativement faible par rapport aux alliages; supérieure à celle de nombreux aciers mais inférieure à celle des titane alliés.

Résistance à la corrosion: excellente dans la plupart des environnements, en particulier contre les chlorures.

Soudabilité: bonne soudabilité et fabrication.

Titane de catégorie 5 (Ti-6Al-4V):

Composition: alliage de titane contenant 90% de titane, 6% d'aluminium et 4% de vanadium.

Propriétés:

Résistance: Excellent rapport résistance/poids, supérieur au titane de grade 2.

Résistance à la corrosion: bonne résistance à la corrosion, pas aussi élevée que la classe 2, mais adaptée à de nombreux environnements.

Résistance à la température: Maintient la résistance à des températures élevées, ce qui le rend approprié pour les applications aérospatiales et hautes performances.

Titane de qualité 7 (Ti-0,15Pd):

Composition: alliage de titane avec 0,15% de palladium ajouté.

Propriétés:

Résistance à la corrosion: Excellente résistance à la corrosion, en particulier dans les environnements réducteurs.

Soudabilité: bonne soudabilité, adaptée au soudage et à la fabrication.

Résistance: résistance inférieure à celle de la catégorie 5, mais suffisante pour de nombreuses applications.

3.Spécifications pour la bride de cou en titane de soudure DIN2633 PN16

4. Le processus de production des brides de cou en titane

Sélection du matériau:

L'alliage de titane: le processus commence par la sélection de l'alliage de titane approprié en fonction des exigences de l'application.15Pd), choisis pour leurs propriétés mécaniques spécifiques, leur résistance à la corrosion et d'autres caractéristiques pertinentes.

Coupe et formage:

Préparation des matières premières: les billets ou barres en titane sont coupés en longueur appropriée en fonction des dimensions de la bride requises.

Forgeage ou laminage: le matériau en titane est chauffé à une température optimale et façonné à l'aide de techniques de forgeage ou de laminage pour former les blancs initiaux de la bride.Cela inclut la formation du cou et de la face de la bride.

Machinerie de traitement:

Tourner et fraisage: Les blancs de titane forgés ou laminés subissent des opérations d'usinage de précision.Il s'agit notamment de tourner pour obtenir le diamètre extérieur désiré (OD) et de frayer pour créer la face de la bride (face soulevée), face plate, ou joint de type anneau selon les spécifications ASME B16.5).

Perçage: des trous sont percés dans la bride pour accueillir les boulons et assurer un bon alignement avec les tuyaux de connexion.

Préparation de la soudure:

Les extrémités de la bride du cou de la soudure, en particulier la zone où elle se connecte au tuyau, sont bissules pour faciliter le soudage.

Pour le soudage:

Processus de soudage: Les brides de cou de soudure en titane sont généralement soudéses par soudage TIG (gaz inerte de tungstène) ou par des méthodes similaires adaptées aux alliages de titane.Le soudage est effectué avec soin pour maintenir une atmosphère protégée (argon ou hélium) afin d'éviter la contamination et l'oxydation, ce qui peut compromettre la résistance à la corrosion du titane.

Inspection de la soudure: l'inspection post-soudure comprend des méthodes d'essai non destructif (NDT) telles que les tests de pénétration des colorants ou les tests par ultrasons pour vérifier l'intégrité des soudures.

Traitement thermique (le cas échéant):

Rechauffage: en fonction de l'alliage de titane et des exigences spécifiques, le rechauffage ou le traitement thermique de soulagement des contraintes peuvent être appliqués pour optimiser les propriétés du matériau et réduire les contraintes résiduelles.

Inspection finale et essais:

Inspection dimensionnelle: Chaque bride du cou de soudure est soumise à des contrôles dimensionnels rigoureux pour s'assurer qu'elle respecte des tolérances et des spécifications précises, y compris celles fixées par l'ASME B16.5.

Inspection visuelle et de surface: les inspections visuelles garantissent qu'il n'y a pas de défauts ou d'imperfections de surface susceptibles d'affecter les performances ou l'intégrité.

Test de pression: des essais de pression hydrostatique ou pneumatique peuvent être effectués pour vérifier l'intégrité de la pression et la résistance aux fuites de la bride dans des conditions spécifiées.

Traitement de surface et finition:

Couche de surface: en fonction de l'application, des traitements de surface tels que la passivation ou l'anodisation peuvent être appliqués pour améliorer davantage la résistance à la corrosion ou améliorer la finition de la surface.

Marquage et identification: chaque bride est marquée avec des informations essentielles telles que la qualité du matériau, la taille, la classe de pression et l'identification du fabricant pour la traçabilité.

Emballage et expédition

Une fois les inspections et les essais terminés de manière satisfaisante, les brides de cou en titane sont soigneusement emballées pour éviter tout dommage pendant le transport et le stockage.Ils sont ensuite expédiés aux clients ou aux centres de distribution..

5Applications de la bride de cou de soudure en titane DIN 2633

L'application des brides en titane dans le secteur de l'aviation est cruciale pour plusieurs raisons:

Réduction du poids: Les alliages de titane utilisés dans les brides offrent d'excellents rapports résistance/poids, ce qui les rend très désirables dans l'aérospatiale.Les ingénieurs s'efforcent souvent de réduire le poids de l'avion tout en conservant sa résistance pour améliorer l'efficacité énergétique et les performances en vol.Les brides en titane contribuent de manière significative à atteindre cet objectif en réduisant le poids total de la structure.

Résistance à la corrosion:Les brides en titane présentent une résistance exceptionnelle à la corrosion, en particulier contre les ions chlorure prévalant dans les environnements marins.Les aéronefs et hélicoptères opérant dans de telles conditions nécessitent des composants résistants à la corrosion, où les brides en titane jouent un rôle essentiel.

Performance à haute température:Les brides en titane maintiennent leur résistance et leur stabilité à haute température, ce qui les rend adaptées à des applications telles que les composants du moteur, les turbines à gaz,et moteurs à réaction qui exigent des matériaux résistants à la chaleurIls résistent aux émissions d'air et de chaleur à haute température tout en conservant leur intégrité et leur fonctionnalité.

Exigences de résistance élevée:La résistance élevée des brides en titane leur permet de résister aux charges dynamiques et aux contraintes mécaniques typiques de l'aviation, assurant ainsi la sécurité de vol et la fiabilité de la structure.Ils sont couramment utilisés dans les connexions critiques telles que le train d'atterrissage, assemblages d'ailes, composants structurels et systèmes de contrôle de vol.

Résistance à l'usure et à la fatigue:Les alliages de titane offrent une excellente résistance à la fatigue et à l'usure, ce qui est essentiel pour les applications aérospatiales soumises à une utilisation fréquente et à des opérations à haute intensité.Les brides en titane conservent des performances stables pendant de longues périodes, ce qui réduit le risque de dommages et de défaillances dues à la fatigue et à l'usure.
