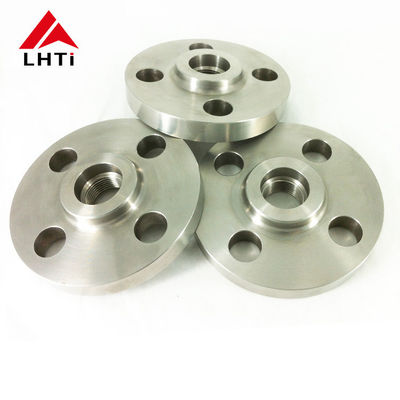

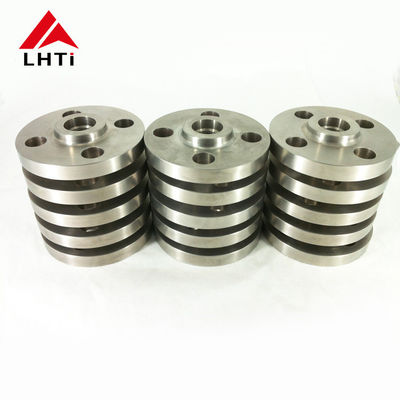

SORF Flange ANSI B16.5 Ti Gr2 Gr5 Gr7 Classe 150LBS Titane dérapage sur flange face élevée pour l'industrie pétrolière et gazière

2. ASME B16.5 Titane dérapage sur les nuances de brides

Titane de qualité 2 (Ti-CP):

Composition: Titane pur commercial avec une composition de 99,2% de titane, 0,25% de fer, 0,3% d'oxygène et des traces d'autres éléments.

Propriétés:

Résistance: relativement faible par rapport aux alliages; supérieure à celle de nombreux aciers mais inférieure à celle des titane alliés.

Résistance à la corrosion: excellente dans la plupart des environnements, en particulier contre les chlorures.

Soudabilité: bonne soudabilité et fabrication.

Applications: traitement chimique, environnement marin, implants médicaux (non porteurs) et architecture.

Titane de catégorie 5 (Ti-6Al-4V):

Composition: alliage de titane contenant 90% de titane, 6% d'aluminium et 4% de vanadium.

Propriétés:

Résistance: Excellent rapport résistance/poids, supérieur au titane de grade 2.

Résistance à la corrosion: bonne résistance à la corrosion, pas aussi élevée que la classe 2, mais adaptée à de nombreux environnements.

Résistance à la température: Maintient la résistance à des températures élevées, ce qui le rend approprié pour les applications aérospatiales et hautes performances.

Applications: composants aérospatiaux (chambres d'avion, moteurs à réaction), équipements maritimes, implants médicaux, composants automobiles et équipements sportifs.

Titane de qualité 7 (Ti-0,15Pd):

Composition: alliage de titane avec 0,15% de palladium ajouté.

Propriétés:

Résistance à la corrosion: Excellente résistance à la corrosion, en particulier dans les environnements réducteurs.

Soudabilité: bonne soudabilité, adaptée au soudage et à la fabrication.

Résistance: résistance inférieure à celle de la catégorie 5, mais suffisante pour de nombreuses applications.

Applications: traitement chimique, usines de dessalement, environnement marin et autres applications nécessitant une résistance supérieure à la corrosion.

3.Spécifications pour l'ASME B16.5, classe 150 Titane à bride

4. Avantages deTitane sur les brides dans l'industrie

• Résistance à la corrosion: Excellente résistance à la corrosion dans divers environnements agressifs.
• Rapport résistance/poids: Fournit résistance et durabilité tout en restant léger.
• Résistance à haute température:Maintient ses propriétés mécaniques à température élevée.
• Biocompatibilité:Non toxique et biocompatible, adapté aux applications médicales et de transformation alimentaire.
• Longévité:Des performances durables et durables, réduisant les coûts de maintenance et de remplacement.

5Applications de l'ANSI B16.5 Titane sur la bride

• Construction de pipelines:Utilisé pour joindre des sections de pipelines, assurant des connexions sûres et sans fuite pendant le transport de fluides.
• Raffineries et usines pétrochimiques:Installé dans les unités de traitement pour les réacteurs, les réacteurs et les échangeurs de chaleur, où la résistance aux produits chimiques corrosifs est essentielle.
• Plateformes offshore:Utilisé dans les plateformes de forage et de production offshore pour résister aux environnements marins et aux conditions météorologiques difficiles.
• Installations de traitement du gaz:Utilisé dans les compresseurs, les pompes et les vannes pour maintenir l'intégrité opérationnelle et la sécurité.

6Le procédé de production des brides en titane

Sélection du matériau:

L'alliage de titane: le processus commence par la sélection de l'alliage de titane approprié en fonction des exigences de l'application.Pour les métaux non résistants à l'oxydation, et de grade 7 (Ti-0,15Pd) en fonction de facteurs tels que la résistance, la résistance à la corrosion et les exigences de température.

Coupe et formage:

Préparation des matières premières: les billets ou barres en titane sont coupés en longueur appropriée en fonction des dimensions de la bride requises.

Pour la fabrication de produits du noyau ou de la tôle:Le matériau en titane est chauffé à une température de forgeage appropriée, puis façonné à l'aide de techniques de forgeage ou de laminage pour obtenir la forme et la taille souhaitées de la bride blanche glissante..

Machinerie de traitement:

Tourage et fraisage: les blancs de titane forgés ou laminés sont soumis à des opérations d'usinage.Il s'agit notamment de tourner pour créer le diamètre extérieur (OD) et de faire face aux extrémités de la bride pour obtenir la finition de surface requise (e.g., face soulevée, face plate, articulation en anneau).

Forage: les trous sont forés pour l'alignement des boulons et des tuyaux conformément à la norme ASME B16.5 ou aux spécifications du client.

Préparation de soudage:

Les extrémités de la bride sont bissules pour préparer le soudage, ce qui garantit une bonne pénétration et une bonne résistance du soudage pendant l'assemblage.

Pour le soudage:

Processus de soudage: Les brides de titane sont généralement soudéses par soudage TIG (gaz inerte de tungstène) ou par d'autres méthodes appropriées.On veille à maintenir une atmosphère inerte (généralement argon) pour éviter la contamination et assurer une forte, soudures résistantes à la corrosion.

Inspection des soudures: Les soudures sont soumises à des méthodes d'essai non destructives (NDT) telles que l'inspection des pénétrants de teinture ou les essais ultrasoniques pour vérifier l'intégrité des soudures et détecter tout défaut.

Traitement thermique (le cas échéant):

En fonction de l'alliage de titane et des exigences spécifiques, un traitement thermique peut être effectué pour soulager les contraintes ou améliorer les propriétés du matériau.Cette étape garantit que la bride maintient ses propriétés mécaniques et la stabilité dimensionnelle.

Inspection finale et essais:

Inspection dimensionnelle: chaque bride est soumise à des contrôles dimensionnels pour s'assurer qu'elle respecte les tolérances et les dimensions spécifiées conformément à la norme ASME B16.5 ou aux exigences du client.

Inspection visuelle et de surface: les surfaces des brides sont inspectées visuellement pour détecter toute imperfection ou défaut susceptible d'affecter la performance.

Épreuves de pression: des essais de pression hydrostatique ou pneumatique peuvent être effectués pour vérifier l'étanchéité et la résistance à la pression de la bride.

Traitement de surface et finition:

Couche de surface: en fonction de l'application, des traitements de surface tels que la passivation ou l'anodisation peuvent être appliqués pour améliorer la résistance à la corrosion ou l'esthétique.

Marquage et identification: chaque bride est marquée avec des informations essentielles telles que la qualité du matériau, la taille, la classe de pression et l'identification du fabricant.

Emballage et expédition

Une fois que toutes les inspections et tests ont été effectués de manière satisfaisante, les brides glissantes en titane sont emballées en toute sécurité pour éviter tout dommage pendant le transport et le stockage.Ils sont ensuite expédiés au client ou aux centres de distribution..

7Certificats d'essai des brides en titane

Certificat EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesIl est délivré par le fabricant et vérifie que le matériau satisfait aux normes requises.

Certificat de matières premières:

Ce certificat fournit des informations détaillées sur les matières premières utilisées dans la fabrication des brides en titane.et tous les résultats des essais de matériaux applicablesCela garantit la traçabilité et le contrôle de la qualité dès la phase initiale d'approvisionnement en matériaux.

Détection de défaut par ultrasons à 100%:

L'essai par ultrasons (UT) est une méthode d'essai non destructive utilisée pour détecter les défauts internes et de surface des brides en titane.Une couverture UT de 100% signifie que toutes les brides sont soumises à des tests approfondis pour s'assurer qu'il n'y a pas de défauts qui pourraient compromettre leur intégrité structurelle ou leurs performances.

Test hydrostatique:

Cette épreuve consiste à pressuriser la bride en titane avec de l'eau ou un autre liquide à un niveau de pression prédéterminé.Il évalue la capacité de la bride à résister à la pression sans fuite ou déformation, en veillant à ce qu'il réponde aux pressions nominales et aux exigences de sécurité spécifiées.

Rapport d'inspection effectué par un tiers:

Ce rapport est réalisé par un organisme ou une autorité de contrôle indépendant et fournit une évaluation impartiale de la qualité des brides en titane.confirmant la conformité avec les normes applicablesIl ajoute de la crédibilité aux processus d'assurance qualité du fabricant.
