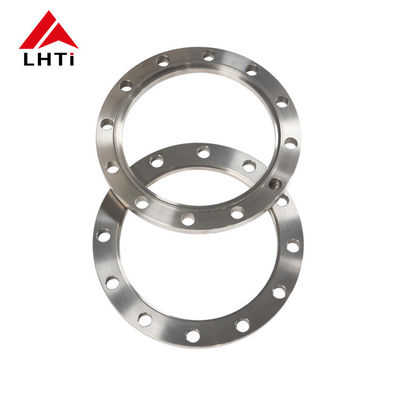

2. Grades de la bride en tôle de titane DIN 2501
-
Titane de catégorie 1:Connu pour sa grande ductilité, le titane de grade 1 est le titane le plus doux et le plus formable de tous les titanes commercialement purs.Il est principalement utilisé dans les applications qui nécessitent une résistance supérieure à la corrosion dans des environnements tels que l'industrie de transformation chimique.
-
-
Titane de catégorie 2:C'est la qualité de titane la plus largement utilisée. Elle offre un bon équilibre entre résistance et ductilité, avec une excellente résistance à la corrosion.à l'exclusion des pièces de chauffage pour véhicules à moteur.
-
-
Titane de catégorie 5 (Ti 6Al-4V):Il s'agit d'une qualité alliée et la plus couramment utilisée de tous les alliages de titane.Le titane de qualité 5 est utilisé dans des applications de haute résistance où la résistance à la chaleur et à la corrosion sont requises.
-
-
Titane de catégorie 7:Doté d'une excellente soudabilité et de fabrication, ce grade comprend du palladium pour une résistance accrue à la corrosion, en particulier contre les acides réducteurs et les attaques localisées dans les halogénures chauds.
-
-
Titane de catégorie 12:Cette qualité offre une résistance thermique et une résistance améliorées par rapport à d'autres qualités commercialement pures.
-
-
Titane de qualité 23 (Ti 6Al-4V ELI):Ce grade est similaire au grade 5 mais présente des interstitiels extrêmement bas (ELI), ce qui le rend préférable pour une plus grande ténacité à la fracture et une plus grande ductilité.Il est souvent utilisé dans les applications médicales et convient également pour les brides dans des situations critiques, des applications haut de gamme.
-

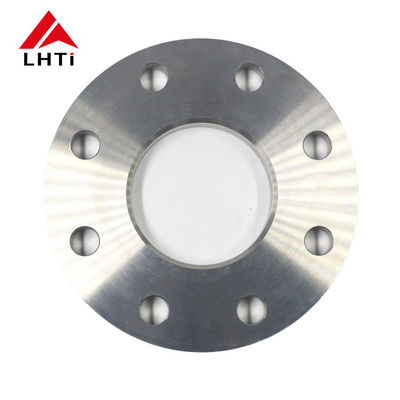

3.Spécifications pour la bride en tôle de titane DIN2501 PN10
|
Taille nominale du tuyau
|
Diamètre de
|
Légumes et légumes
|
Identifiant de la bride
|
- Des éclaboussures
|
Dia du cercle de la foudre
|
Numéro de
|
Diapositive des trous de boulons
|
Le poids
|
|
Plaque
|
Ne pas voir
|
|
DN
|
Pièces
|
D
|
D5
|
B. Pour
|
Le K.
|
trouées
|
D2
|
Poids total de l'eau
|
Poids total de l'eau
|
| 15 |
21.30 |
95 |
22.00 |
14 |
65 |
4 |
14 |
0.67 |
0.71 |
| 20 |
26.90 |
105 |
27.60 |
16 |
75 |
4 |
14 |
0.93 |
1.01 |
| 25 |
33.70 |
115 |
34.40 |
16 |
85 |
4 |
14 |
1.11 |
1.23 |
| 32 |
42.40 |
140 |
43.10 |
16 |
100 |
4 |
18 |
1.62 |
1.81 |
| 40 |
48.30 |
150 |
49.00 |
16 |
110 |
4 |
18 |
1.85 |
2.09 |
| 50 |
60.30 |
165 |
61.10 |
18 |
125 |
4 |
18 |
2.46 |
2.88 |
| 65 |
76.10 |
185 |
77.10 |
18 |
145 |
4 |
18 |
2.99 |
3.65 |
| 80 |
88.90 |
200 |
90.30 |
20 |
160 |
8 |
18 |
3.61 |
4.61 |
| 100 |
114.30 |
220 |
115.90 |
20 |
180 |
8 |
18 |
3.99 |
5.65 |
| 125 |
139.70 |
250 |
141.60 |
22 |
210 |
8 |
18 |
5.41 |
8.13 |
| 150 |
168.30 |
285 |
170.50 |
22 |
240 |
8 |
22 |
6.55 |
10.44 |
| 175 |
193.70 |
315 |
196.10 |
24 |
270 |
8 |
22 |
8.42 |
|
| 200 |
219.10 |
340 |
221.80 |
24 |
295 |
12 |
22 |
8.97 |
16.48 |
| 250 |
273.00 |
405 |
276.20 |
26 |
355 |
12 |
26 |
12.76 |
23.99 |
| 300 |
323.90 |
460 |
327.60 |
28 |
410 |
12 |
26 |
16.60 |
30.73 |
| 350 |
355.60 |
520 |
359.70 |
30 |
470 |
16 |
26 |
24.08 |
42.56 |
| 400 |
406.40 |
580 |
411.00 |
32 |
525 |
16 |
30 |
30.20 |
60.68 |
| 450 |
457.00 |
640 |
462.30 |
38 |
585 |
20 |
30 |
41.67 |
71.74 |
| 500 |
508.00 |
715 |
513.60 |
38 |
650 |
20 |
33 |
52.87 |
96.4 |
| 600 |
610.00 |
840 |
616.50 |
42 |
770 |
20 |
36 |
77.58 |
145.6 |
| 700 |
711.00 |
910 |
716.00 |
44 |
840 |
24 |
36 |
77.13 |
|
| 800 |
813.00 |
1025 |
818.00 |
50 |
950 |
24 |
39 |
106.35 |
|
| 900 |
914.00 |
1125 |
920.00 |
54 |
1050 |
28 |
39 |
125.39 |
|
| 1000 |
1016.00 |
1255 |
1022.00 |
60 |
1170 |
28 |
42 |
177.99 |
4.Le procédé de fabrication des brides de tôle de titane
Sélection du matériau:
L'alliage de titane: le processus commence par la sélection de l'alliage de titane approprié en fonction des exigences de l'application.15Pd), choisis pour leurs propriétés mécaniques spécifiques, leur résistance à la corrosion et d'autres caractéristiques pertinentes.
Coupe et formage:
Préparation des matières premières: les billets ou barres en titane sont coupés en longueur appropriée en fonction des dimensions de la bride requises.
Forgeage ou laminage: le matériau en titane est chauffé à une température optimale et façonné à l'aide de techniques de forgeage ou de laminage pour former les blancs initiaux de la bride.Cela inclut la formation du cou et de la face de la bride.
Machinerie de traitement:
Tourner et fraisage: Les blancs de titane forgés ou laminés subissent des opérations d'usinage de précision.Il s'agit notamment de tourner pour obtenir le diamètre extérieur désiré (OD) et de frayer pour créer la face de la bride (face soulevée), face plate, ou joint de type anneau selon les spécifications ASME B16.5).
Perçage: des trous sont percés dans la bride pour accueillir les boulons et assurer un bon alignement avec les tuyaux de connexion.
Préparation de la soudure:
Les extrémités de la bride du cou de la soudure, en particulier la zone où elle se connecte au tuyau, sont bissules pour faciliter le soudage.
Pour le soudage:
Processus de soudage: Les brides de cou de soudure en titane sont généralement soudéses par soudage TIG (gaz inerte de tungstène) ou par des méthodes similaires adaptées aux alliages de titane.Le soudage est effectué avec soin pour maintenir une atmosphère protégée (argon ou hélium) afin d'éviter la contamination et l'oxydation, ce qui peut compromettre la résistance à la corrosion du titane.
Inspection de la soudure: l'inspection post-soudure comprend des méthodes d'essai non destructif (NDT) telles que les tests de pénétration des colorants ou les tests par ultrasons pour vérifier l'intégrité des soudures.
Traitement thermique (le cas échéant):
Rechauffage: en fonction de l'alliage de titane et des exigences spécifiques, le rechauffage ou le traitement thermique de soulagement des contraintes peuvent être appliqués pour optimiser les propriétés du matériau et réduire les contraintes résiduelles.
Inspection finale et essais:
Inspection dimensionnelle: Chaque bride du cou de soudure est soumise à des contrôles dimensionnels rigoureux pour s'assurer qu'elle respecte des tolérances et des spécifications précises, y compris celles fixées par l'ASME B16.5.
Inspection visuelle et de surface: les inspections visuelles garantissent qu'il n'y a pas de défauts ou d'imperfections de surface susceptibles d'affecter les performances ou l'intégrité.
Test de pression: des essais de pression hydrostatique ou pneumatique peuvent être effectués pour vérifier l'intégrité de la pression et la résistance aux fuites de la bride dans des conditions spécifiées.
Traitement de surface et finition:
Couche de surface: en fonction de l'application, des traitements de surface tels que la passivation ou l'anodisation peuvent être appliqués pour améliorer davantage la résistance à la corrosion ou améliorer la finition de la surface.
Marquage et identification: chaque bride est marquée avec des informations essentielles telles que la qualité du matériau, la taille, la classe de pression et l'identification du fabricant pour la traçabilité.
Emballage et expédition
Une fois les inspections et les essais terminés de manière satisfaisante, les brides de cou en titane sont soigneusement emballées pour éviter tout dommage pendant le transport et le stockage.Ils sont ensuite expédiés aux clients ou aux centres de distribution..
5. Normes communes des brides en titane
| Nom du produit |
Des brides en titane |
| Plage de taille |
Pour les appareils à commande numérique, les valeurs indiquées ci-dessous sont les valeurs indiquées ci-dessous: |
| Classe / notation de pression |
Le nombre de points de contact est calculé en fonction du nombre de points de contact. |
| Normes et dimensions |
Les produits doivent être soumis à un contrôle de conformité.5, B16.47 Série A et B, B16.48La norme ISO 9001 est définie comme suit:1, API7S-15, API7S-43, API605 ou |
| Type de face de bride / type de raccordement |
La couche de la face plane (FF), la couche de la face élevée (RF), la couche de la jointure de l'anneau (RTJ), la couche de la hanche, la couche de la langue et de la gorge (M&F), la couche de la langue et de la gorge (T&G) |
| Les dimensions |
ANSI B16. Pour les produits de base:5, ANSI B16.47 série A et B, ASA, API-605, MSS SP44, AWWA, dessins personnalisés |
| Conception personnalisée |
Selon votre dessin -- AS, BS, ANSI, DIN, JIS -- Configurations égales et réductrices |
| Certificats d'essai des matériaux (MTC) |
Conformément à la norme EN 10204 3.2 et à la norme EN 10204 3.1, Certificats d'essai certifiant la NACE MR0175, la NACE MR0103 |
| Certificats d'essais |
Rapport d'essai par radiographie à 100%, EN 10204/3.1B, certificat de matières premières, rapport d'inspection effectué par un tiers, etc. |
| Les tests |
Appareil de test hydrostatique, Spectrographe à lecture directe, Détecteur de défauts à traction sonore, Détecteur de rayons X, Détecteur de particules magnétiques |
| Équipement / Machines |
La machine à pressage, la machine à pousser, la machine à plier, la machine à sabler, la machine à abattre électrique, etc. |
| Le revêtement |
Peinture antirouille, peinture noire à l'huile, jaune transparente, zincée, galvanisée à froid et à chaud |
| Origine |
Inde / États-Unis / Japon / Europe occidentale / Corée |
| Applications et utilisations |
Offshore, champ pétrolier, construction navale, système hydraulique, gaz naturel, projets de pipelines, électricité, etc. |
| Réseau d'exportation de premier plan |
Les États-Unis, le Royaume-Uni, le Qatar, le Mexique, le Nigéria, l'Arabie saoudite, le Koweït, l'Iran, le Kazakhstan, Bahreïn, le Vietnam, l'Indonésie, la Norvège, le Ghana, la Colombie, l'Azerbaïdjan, la Libye. |
6Applications de la bride en tôle de titane DIN2501
- Construction de pipelines:Utilisé pour joindre des sections de pipelines, assurant des connexions sûres et sans fuite pendant le transport de fluides.
- Raffineries et usines pétrochimiques:Installé dans les unités de traitement pour les réacteurs, les réacteurs et les échangeurs de chaleur, où la résistance aux produits chimiques corrosifs est essentielle.
- Plateformes offshore:Utilisé dans les plateformes de forage et de production offshore pour résister aux environnements marins et aux conditions météorologiques difficiles.
- Installations de traitement du gaz:Utilisé dans les compresseurs, les pompes et les vannes pour maintenir l'intégrité opérationnelle et la sécurité.
7.Avantages de la bride en tôle de titane
Performance à haute température:Le titane conserve sa résistance et sa rigidité à des températures élevées, ce qui rend les brides en tôle de titane adaptées aux applications où des températures élevées sont rencontrées.Ils peuvent résister au cycle thermique et maintenir leurs propriétés mécaniques sur une large gamme de températures.
Biocompatibilité:Le titane est biocompatible et non toxique, ce qui rend les brides en titane adaptées à l'utilisation dans les dispositifs médicaux, la transformation pharmaceutique,et les équipements de manutention alimentaire où la propreté et la sécurité sont primordiales.
Longévité et durabilité:Les brides en tôle de titane ont une longue durée de vie en raison de leur résistance à la corrosion, à la fatigue et à l'érosion.les rendre un choix rentable à long terme.
Compatibilité avec d'autres matériaux:Les brides de tôle en titane peuvent être facilement soudéses ou boulonnées à d'autres composants en titane ou à des matériaux différents, ce qui facilite l'intégration dans des systèmes et des structures complexes.
Appel esthétique:Le titane a un aspect gris argenté unique qui est esthétiquement agréable, ce qui le rend approprié pour les applications architecturales où l'attrait visuel est important.
Faible expansion thermique:Le titane a un faible coefficient d'expansion thermique par rapport aux autres métaux, ce qui aide à maintenir la stabilité dimensionnelle dans des températures fluctuantes.
Résistance à l'environnement:Les brides en tôle de titane présentent une excellente résistance aux facteurs environnementaux tels que les rayons UV et l'eau salée, ce qui les rend adaptées aux applications extérieures et marines.
Propriétés non magnétiques:Le titane est non magnétique, ce qui est bénéfique dans les applications où les interférences électromagnétiques (EMI) ou la sensibilité magnétique doivent être minimisées.
