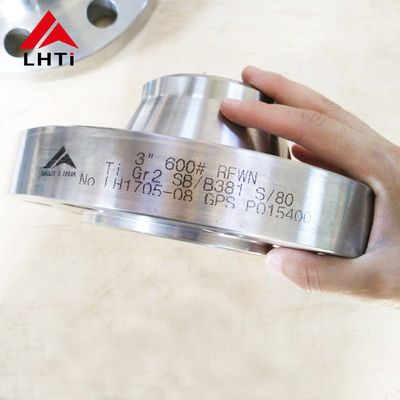

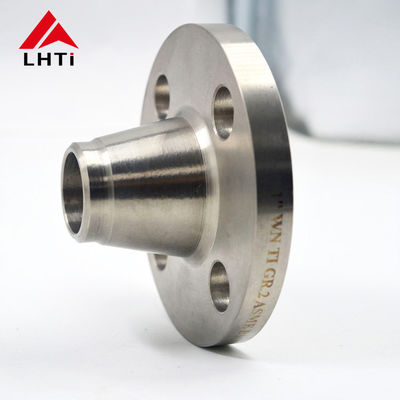

2. ASME B16.5 catégorie 5 catégorie 7 Franges industrielles en titane WNRF classe 150
Titane de catégorie 5 (Ti-6Al-4V):
Composition: Le titane de grade 5 est un alliage alpha-bêta composé de 90% de titane, 6% d'aluminium et 4% de vanadium.Cette composition offre un équilibre des propriétés qui en font l'alliage de titane le plus largement utilisé.
Résistance: Il offre un excellent rapport résistance/poids, ce qui le rend approprié pour les applications aérospatiales, maritimes et industrielles où la résistance au poids léger est essentielle.
Résistance à la corrosion: Le titane de grade 5 a une bonne résistance à la corrosion, bien que pas aussi élevée que le titane pur (grade 1).
Résistance à la température: Il conserve ses propriétés à des températures élevées, ce qui le rend adapté aux applications dans les turbines à gaz, les systèmes d'échappement et autres environnements à haute température.
Applications: composants aérospatiaux (chambres d'avion, moteurs à réaction), équipements marins, implants médicaux, composants automobiles, équipements sportifs et machines industrielles.
Titane de qualité 7 (Ti-0,15Pd):
Composition: Le titane de grade 7 est un alliage de titane avec 0,15% de palladium ajouté, ce qui améliore sa résistance à la corrosion.
Résistance à la corrosion: le titane de grade 7 est très résistant à la corrosion dans des environnements réducteurs et légèrement oxydants, y compris les chlorures.
Soudabilité: il offre une bonne soudabilité, ce qui le rend adapté aux applications nécessitant une fabrication et un assemblage.
Résistance: le titane de qualité 7 a une résistance inférieure à celle de la qualité 5, mais il est toujours suffisant pour de nombreuses applications.
Applications: traitement chimique, dessalement, environnement marin et autres applications où une résistance supérieure à la corrosion est requise.Il est également utilisé dans les implants médicaux où la biocompatibilité et la résistance à la corrosion sont essentielles.
3. Spécification de la bride de cou de soudure en titane de la classe 150 ANSI B16.5
| Le tuyau est normal. |
Une surdose de flange. |
Merci à Flange Min. |
Je vous en prie.
de
Le centre |
Diamètre du visage soulevé |
Le centre
Je vous en prie.
Chambre de nuit
de W.N. |
Longueur du centre.Y |
À l' ennui |
Je vous en prie.
de Bolt
Cercle |
Je vous en prie.
de Bolt
Des trous |
Numéro
de boulons |
Diam. de
Des boulons
Je ne sais pas. |
Poids total de l'eau |
LB |
| pouces |
n |
Je vous en prie. |
C |
X |
G |
Une |
Y |
B. Pour |
BC |
BH |
Résultats |
BD |
|
|
|
1/2 pouce
|
15
|
89.00
|
11.20
|
30.20
|
35.10
|
21.30
|
47.80
|
15.80
|
60.50
|
15.80
|
4
|
1/2 pouce
|
0.7
|
1.5
|
|
3/4 "
|
20
|
98.50
|
12.70
|
38.10
|
42.90
|
26.70
|
52.30
|
20.80
|
69.90
|
15.80
|
4
|
1/2 pouce
|
0.8
|
1.8
|
|
1 pouce
|
25
|
108.00
|
14.20
|
49.30
|
50.80
|
33.50
|
55.60
|
26.70
|
79.30
|
15.80
|
4
|
1/2 pouce
|
1.1
|
2.4
|
|
1 à 4 pouces
|
32
|
117.50
|
15.70
|
58.70
|
63.50
|
42.20
|
57.20
|
35.10
|
88.90
|
15.80
|
4
|
1/2 pouce
|
1.5
|
3.3
|
|
1 à 2 pouces
|
40
|
127.00
|
17.50
|
65.00
|
73.20
|
48.30
|
62.00
|
40.90
|
98.60
|
15.80
|
4
|
1/2 pouce
|
1.8
|
4
|
|
2 pouces
|
50
|
152.50
|
19.10
|
77.70
|
91.90
|
60.50
|
63.50
|
52.60
|
120.70
|
19.10
|
4
|
5/8 "
|
2.7
|
6
|
|
2 1⁄2 pouces.
|
65
|
178.00
|
22.40
|
90.40
|
104.60
|
73.20
|
69.90
|
62.70
|
139.70
|
19.10
|
4
|
5/8 "
|
4.4
|
9.8
|
|
3 pouces
|
80
|
190.50
|
23.90
|
108.00
|
127.00
|
88.90
|
69.90
|
78.00
|
152.40
|
19.10
|
4
|
5/8 "
|
5.2
|
11.5
|
|
3 et 1/2 "
|
90
|
216.00
|
23.90
|
122.20
|
139.70
|
101.60
|
71.40
|
90.20
|
177.80
|
19.10
|
8
|
5/8 "
|
6.4
|
14.2
|
|
4 pouces
|
100
|
228.50
|
23.90
|
134.90
|
157.20
|
114.30
|
76.20
|
102.40
|
190.50
|
19.10
|
8
|
5/8 "
|
7.5
|
16.6
|
|
5 pouces
|
125
|
254.00
|
23.90
|
163.60
|
185.70
|
141.20
|
88.90
|
128.30
|
215.90
|
22.40
|
8
|
3/4 "
|
9.2
|
20.2
|
|
6 pouces
|
150
|
279.50
|
25.40
|
192.00
|
215.90
|
168.40
|
88.90
|
154.20
|
241.30
|
22.40
|
8
|
3/4 "
|
11
|
24.3
|
|
8 pouces
|
200
|
343.00
|
28.40
|
246.10
|
269.70
|
219.20
|
101.60
|
202.70
|
298.50
|
22.40
|
8
|
3/4 "
|
18.4
|
40.6
|
|
10 pouces
|
250
|
406.50
|
30.20
|
304.80
|
323.90
|
273.10
|
101.60
|
254.50
|
362.00
|
25.40
|
12
|
7/8 "
|
25.5
|
56.2
|
|
12 pouces
|
300
|
482.50
|
31.80
|
365.30
|
381.00
|
323.90
|
114.30
|
304.80
|
431.80
|
25.40
|
12
|
7/8 "
|
37
|
81.4
|
|
14 pouces
|
350
|
533.50
|
35.10
|
400.10
|
412.80
|
355.60
|
127.00
|
|
476.30
|
28.50
|
12
|
1 pouce
|
51
|
113
|
|
16 pouces
|
400
|
597.00
|
36.60
|
457.20
|
469.90
|
406.40
|
127.00
|
|
539.80
|
28.50
|
16
|
1 pouce
|
61.5
|
136
|
|
18 pouces
|
450
|
635.00
|
39.60
|
505.00
|
533.40
|
457.20
|
139.70
|
|
577.90
|
31.80
|
16
|
1 1/8 "
|
71.5
|
158
|
|
20 pouces
|
500
|
698.50
|
42.90
|
558.80
|
584.20
|
508.00
|
144.50
|
|
635.00
|
31.80
|
20
|
1 1/8 "
|
85
|
187
|
|
24 pouces
|
600
|
813.00
|
47.80
|
663.40
|
692.20
|
609.60
|
152.40
|
|
749.30
|
35.10
|
20
|
1 1/4 "
|
119
|
262
|
4Pourquoi choisissons-nous les brides de cou en titane dans l'industrie?
autres appareils pour la fabrication de lamesIls offrent une gamme d'avantages qui les rendent très recherchés dans diverses applications industrielles où les performances et la durabilité sont cruciales.
Résistance à la corrosion: autres appareils pour la fabrication de lamessont très résistants à la corrosion, même dans des environnements agressifs tels que l'eau de mer, les acides et les chlorures.et pétrole et gaz en mer où la résistance à la corrosion est critique.
Le rapport résistance/poids:Le titane a un rapport résistance/poids élevé, ce qui rend les brides de cou en titane fortes et durables tout en restant légères.Ceci est avantageux dans les applications où la réduction du poids est souhaitable sans compromettre la résistance et les performances.
Résistance aux températures élevées: brides de cou en titanepeuvent résister à des températures élevées sans perdre leurs propriétés mécaniques.les rendant adaptés à des applications impliquant des cycles thermiques et thermiques.
Biocompatibilité:Le titane est biocompatible et non toxique, ce qui rend les brides de cou en titane adaptées à l'utilisation dans les équipements médicaux, la fabrication pharmaceutique,et les industries de transformation alimentaire où la pureté du produit est essentielle.
Longévité et durabilité:Le titane est connu pour sa durabilité et sa longue durée de vie.contribuer à réduire les coûts de maintenance et de remplacement au fil du temps.
Excellentes propriétés d'étanchéité:La finition de surface lisse des brides du cou en titane, obtenue par des procédés de décapage ou d'usinage, permet un joint supérieur avec des joints ou d'autres composants de connexion.Cela aide à prévenir les fuites et assure des performances fiables dans les applications critiques.
Compatibilité avec les autres métaux: Franges de cou en titanepeuvent être facilement soudés ou associés à d'autres métaux tels que l'acier inoxydable ou l'acier au carbone, ce qui permet une conception polyvalente et une compatibilité avec les systèmes existants.
5- Certificats pour les brides du cou en titane
Certificat EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesIl est délivré par le fabricant et vérifie que le matériau satisfait aux normes requises.
Certificat de matières premières:
Ce certificat fournit des informations détaillées sur les matières premières utilisées dans la fabrication des brides en titane.et tous les résultats des essais de matériaux applicablesCela garantit la traçabilité et le contrôle de la qualité dès la phase initiale d'approvisionnement en matériaux.
Détection de défaut par ultrasons à 100%:
L'essai par ultrasons (UT) est une méthode d'essai non destructive utilisée pour détecter les défauts internes et de surface des brides en titane.Une couverture UT de 100% signifie que toutes les brides sont soumises à des tests approfondis pour s'assurer qu'il n'y a pas de défauts qui pourraient compromettre leur intégrité structurelle ou leurs performances.
Test hydrostatique:
Cette épreuve consiste à pressuriser la bride en titane avec de l'eau ou un autre liquide à un niveau de pression prédéterminé.Il évalue la capacité de la bride à résister à la pression sans fuite ou déformation, en veillant à ce qu'il réponde aux pressions nominales et aux exigences de sécurité spécifiées.
Rapport d'inspection effectué par un tiers:
Ce rapport est réalisé par un organisme ou une autorité de contrôle indépendant et fournit une évaluation impartiale de la qualité des brides en titane.confirmant la conformité avec les normes applicablesIl ajoute de la crédibilité aux processus d'assurance qualité du fabricant.
6Inspection de la bride du cou de soudure en titane
Test visuel (VT):Il s'agit d'inspecter visuellement la surface de la soudure et de la bride pour détecter tout défaut visible tel que des fissures, des porosités ou des profils de soudure inappropriés.
Tests par ultrasons (UT):Cette technique utilise des ondes sonores à haute fréquence pour détecter les défauts internes du matériau, tels que les vides, les inclusions ou les fissures.
Tests radiographiques (RT):Cette méthode utilise des rayons X ou des rayons gamma pour produire des images de la structure interne de la soudure et de la bride.
Test de particules magnétiques (MT):La MT est utilisée pour détecter les défauts de surface et de quasi-surface dans les matériaux ferromagnétiques.Cette méthode peut ne pas être applicable à moins qu'il n'y ait des matériaux magnétiques à proximité ou des revêtements pouvant être magnétisés..
Test du pénétrant/pénétrant de teinture (PT):Le PT consiste à appliquer un colorant pénétrant à la surface de la soudure et à enlever l'excès de colorant pour révéler les défauts de rupture de surface.
Épreuve de courant de tourbillon (ET):L'ET utilise l'induction électromagnétique pour détecter les défauts de surface et proches de la surface dans les matériaux conducteurs comme le titane.
Émission acoustique (AE):L'AE consiste à surveiller les émissions acoustiques d'un matériau soumis à des contraintes afin de détecter les changements indiquant des défauts tels que des fissures ou des fuites.
7. FAQ
|
- Je ne sais pas.Comment pouvez-vous assurer la qualité du produit?
- Tous les produits sont fabriqués selon la norme ASTM (les boulons sont conformes à la norme ASME et à la norme DIN).
--Nous faisons une inspection à 100% avant expédition.
-- Certificat de l'entreprise:ISO 9001:2008 ;certificat des produits:EN10204/3.1
|
|
- Je ne sais pas.Pouvez-vous imprimer notre logo sur les produits?
- Bien sûr, et nous accueillons les produits personnalisés.
|
|
- Je ne sais pas.On peut avoir l'échantillon gratuit?
- Bien sûr.
|
|
- Je ne sais pas.Et les conditions de paiement?
--T/T, L/C, Paypal, Western Union, Escrew et MoneyGram, etc. sont tous acceptés.
|
|
- Je ne sais pas.Vous avez votre site web?
--Oui, veuillez cliquer ici: www.metalstitanium.com
|
|
Le Q6.Quelles sont les informations nécessaires à une enquête?
-- Nom du produit, spécifications, qualité et quantité du matériau.
|
