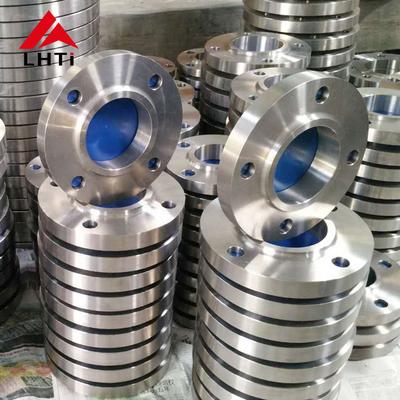

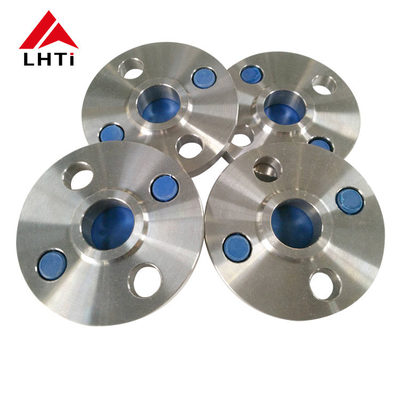

ASME B16.5 Classe 600 Gr1 Gr2 Gr5 Gr7 Titane Slip On Flange SORF à face soulevée pour les services d'approvisionnement en eau

2. Grades de ASME B16.5 Plaque de titane glissante sur la bride classe 600

1. Titane de qualité 2 (Ti-CP):

   Composition: Titane pur commercial avec une composition de 99,2% de titane, 0,25% de fer, 0,3% d'oxygène et des traces d'autres éléments.

   Propriétés:

   Résistance: relativement faible par rapport aux alliages; supérieure à celle de nombreux aciers mais inférieure à celle des titane alliés.

   Résistance à la corrosion: excellente dans la plupart des environnements, en particulier contre les chlorures.

   Soudabilité: bonne soudabilité et fabrication.

   Applications: traitement chimique, environnement marin, implants médicaux (non porteurs) et architecture.



   Titane de catégorie 5 (Ti-6Al-4V):

   Composition: alliage de titane contenant 90% de titane, 6% d'aluminium et 4% de vanadium.

   Propriétés:

   Résistance: Excellent rapport résistance/poids, supérieur au titane de grade 2.

   Résistance à la corrosion: bonne résistance à la corrosion, pas aussi élevée que la classe 2, mais adaptée à de nombreux environnements.

   Résistance à la température: Maintient la résistance à des températures élevées, ce qui le rend approprié pour les applications aérospatiales et hautes performances.

   Applications: composants aérospatiaux (chambres d'avion, moteurs à réaction), équipements maritimes, implants médicaux, composants automobiles et équipements sportifs.



   Titane de qualité 7 (Ti-0,15Pd):

   Composition: alliage de titane avec 0,15% de palladium ajouté.

   Propriétés:

   Résistance à la corrosion: Excellente résistance à la corrosion, en particulier dans les environnements réducteurs.

   Soudabilité: bonne soudabilité, adaptée au soudage et à la fabrication.

   Résistance: Résistance inférieure à celle de la catégorie 5, mais suffisante pour de nombreuses applications.

   Applications: traitement chimique, usines de dessalement, environnement marin et autres applications nécessitant une corrosion supérieure.

3.Spécifications pour l'ASME B16.5 Calss 600 Titane Slip On Flange

4. Avantages des brides en titane ASME B16.5:

Les brides coulissantes en titane présentent plusieurs avantages qui les rendent très adaptées à diverses applications industrielles:

Résistance à la corrosion:Le titane est réputé pour sa résistance exceptionnelle à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, les acides et les chlorures.Cette propriété assure la longévité et la fiabilité dans les environnements industriels corrosifs où les matériaux conventionnels pourraient échouer.

Ratio haute résistance/poids:Le titane possède un rapport résistance/poids supérieur à celui de l'acier et de nombreux autres métaux.Cette caractéristique permet aux brides coulissantes en titane de fournir des performances robustes tout en étant légèresIl est particulièrement avantageux dans les applications où la réduction du poids est essentielle, comme les industries aérospatiale et maritime.

Résistance à haute température:Le titane conserve ses propriétés mécaniques et sa résistance à la corrosion à des températures élevées, jusqu'à environ 600 ° C, selon la qualité.Cela rend les brides coulissantes en titane adaptées aux applications impliquant des températures élevées, tels que le traitement chimique et la production d'énergie thermique.

Biocompatibilité:Le titane est biocompatible et non toxique, ce qui le rend approprié pour une utilisation dans des industries telles que les produits pharmaceutiques, la transformation alimentaire et les dispositifs médicaux où la pureté et la sécurité des produits sont primordiales.

Faible expansion thermique:Le titane a un faible coefficient de dilatation thermique par rapport à l'acier, ce qui peut réduire le risque de fuites et de défaillances dans les systèmes de tuyauterie en raison des variations de température.

Longévité et durabilité:Le titane est connu pour son excellente durabilité et sa résistance à la dégradation dans le temps, assurant une durée de vie plus longue et des coûts d'entretien réduits par rapport à d'autres matériaux.

Facilité de fabrication:Le titane peut être facilement usiné, soudé et formé en formes complexes, ce qui permet des conceptions et configurations personnalisées pour répondre aux exigences spécifiques du projet.

d'une épaisseur n'excédant pas 1 mmLe titane est non magnétique et non étincelant, ce qui le rend approprié pour des applications où ces propriétés sont avantageuses,par exemple dans des équipements électroniques sensibles ou dans des environnements à risque d'explosion.

Compatibilité avec l'environnement:Le titane est respectueux de l'environnement en raison de sa résistance à la corrosion, de sa longévité et de sa capacité à être recyclé, ce qui réduit son impact environnemental sur son cycle de vie.

5.Pourquoi choisissons-nous les brides en titane dans les applications?

Le titane présente une résistance exceptionnelle à la corrosion, en particulier dans des environnements agressifs tels que l'eau de mer, le traitement chimique et les applications marines.Cette résistance à la corrosion contribue à prolonger la durée de vie des équipements et à réduire les coûts d'entretien.

Le titane a un rapport résistance/poids élevé, ce qui le rend nettement plus résistant que de nombreux autres métaux tels que l'acier inoxydable ou les alliages d'aluminium tout en étant beaucoup plus léger.Cette propriété est cruciale dans l' aérospatiale., marine et automobile où la réduction de poids est essentielle.

Le titane est biocompatible et non toxique, ce qui le rend idéal pour les implants médicaux tels que les implants orthopédiques et les instruments chirurgicaux.Il s' intègre bien au corps humain et minimise le risque de réactions indésirables..

Je suis désolée.Le titane conserve ses propriétés mécaniques à des températures élevées, ce qui le rend approprié pour des applications nécessitant une stabilité thermique.Cela inclut les composants aérospatiaux et les processus industriels impliquant une chaleur élevée..

Je suis désolée.Le titane a un faible coefficient de dilatation thermique, similaire à celui de l'acier inoxydable.assurer la fiabilité dans les applications critiques.

Je suis désolée.Le titane est connu pour sa durabilité et sa longue durée de vie, même dans des conditions de fonctionnement difficiles.malgré son coût initial plus élevé par rapport à certains autres matériaux.

Les brides en tôle de titane sont préférées dans les industries où leur combinaison unique de propriétés est essentielle, telles que l'aérospatiale, le traitement chimique, les usines de dessalement et les plates-formes pétrolières offshore.

6Certificats de la norme ASME B16.5 titane à bride:

Certificat EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesIl est délivré par le fabricant et vérifie que le matériau satisfait aux normes requises.

Certificat de matières premières:

Ce certificat fournit des informations détaillées sur les matières premières utilisées dans la fabrication des brides en titane.et tous les résultats des essais de matériaux applicablesCela garantit la traçabilité et le contrôle de la qualité dès la phase initiale d'approvisionnement en matériaux.

Détection de défaut par ultrasons à 100%:

L'essai par ultrasons (UT) est une méthode d'essai non destructive utilisée pour détecter les défauts internes et de surface des brides en titane.Une couverture UT de 100% signifie que toutes les brides sont soumises à des tests approfondis pour s'assurer qu'il n'y a pas de défauts qui pourraient compromettre leur intégrité structurelle ou leurs performances.

Test hydrostatique:

Cette épreuve consiste à pressuriser la bride en titane avec de l'eau ou un autre liquide à un niveau de pression prédéterminé.Il évalue la capacité de la bride à résister à la pression sans fuite ou déformation, en veillant à ce qu'il réponde aux pressions nominales et aux exigences de sécurité spécifiées.

Rapport d'inspection effectué par un tiers:

Ce rapport est réalisé par un organisme ou une autorité de contrôle indépendant et fournit une évaluation impartiale de la qualité des brides en titane.confirmant la conformité avec les normes applicablesIl ajoute de la crédibilité aux processus d'assurance qualité du fabricant.
