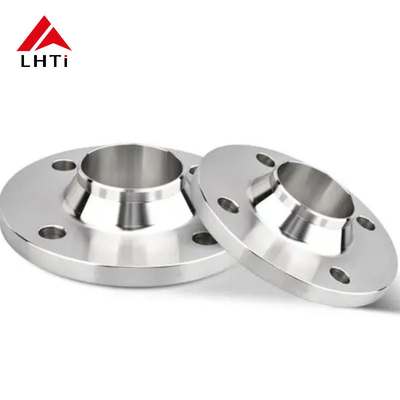

ASME B16.5 Grade 1 Grade 2 Grade 5 Face soulevée WNRF Flanges de cou de soudure de classe 300 pour les systèmes de tuyauterie

ASME B16.5 Grade 1 Grade 2 Grade 5 Face soulevée WNRF Flanges de cou de soudure de classe 300 pour les systèmes de tuyauterie

1. Introduction de la norme ASME B16.5 WNRF concernant les brides:

L'ASME B16.5 est une norme qui fournit les exigences pour les brides de tuyauterie et les raccords à brides utilisés dans les systèmes de tuyauterie, généralement dans des industries telles que la chimie, la pétrochimie, la production d'électricité,et pétrole et gaz. Les classifications de grade 1, de grade 2 et de grade 5, ainsi que la conception de la face surélevée (RF), sont pertinentes pour différents types de brides de cou de soudure (WNRF),spécifiquement dans la classe 300 pour les systèmes de tuyauterieVoici une vue d'ensemble de ces composants:

2Les termes clés:

Flange à cou de soudure (WNRF): Flange avec un long cou conique soudé au tuyau.

Face élevée (RF): conception d'une bride où la surface d'étanchéité est élevée au-dessus du corps de la bride pour améliorer l'étanchéité lorsqu'un joint est placé entre les brides.

Classe 300: se réfère à la pression nominale de la bride. Pour les brides de classe 300, la pression maximale qu'elles peuvent supporter est de 300 livres par pouce carré (psi) à une température spécifique.

Grade 1, Grade 2 et Grade 5: Il s'agit de catégories de matériaux définies par la norme ASME qui spécifient la résistance, la dureté et les caractéristiques de performance du matériau utilisé pour fabriquer les brides.Ces matériaux sont généralement des alliages d'acier conçus pour fonctionner bien sous haute pression et haute température.

3- Répartition des notes:

Grade 1:

• Se réfère généralement à l'acier au carbone (A105) utilisé dans les brides.
• Il convient aux applications à température et pression modérées.
• Il offre une bonne machinabilité et résistance, généralement utilisée pour les systèmes de tuyauterie standard.

Niveau 2:

• Ceci est souvent associé aux brides en acier peu allié (par exemple, A350 LF2).
• Il est utilisé dans les environnements où une résistance plus élevée est nécessaire par rapport au grade 1.
• Les brides de catégorie 2 peuvent offrir une meilleure résistance aux chocs et aux conditions de haute pression, souvent appliquées dans des environnements industriels plus exigeants.

Niveau 5:

• Cette qualité de matériau est souvent utilisée pour les aciers alliés à haute résistance, tels que A182 F5.
• Les brides de catégorie 5 sont utilisées dans des environnements à haute température et haute pression.
• Ces brides sont souvent utilisées dans des conditions extrêmes telles que des températures élevées et des contraintes thermiques (p. ex. centrales électriques, raffineries).

Conception de la face soulevée (RF):

• La face soulevée est une conception de bride commune où la face de la bride est soulevée pour améliorer l'étanchéité à la pression.
• La hauteur de la face soulevée peut varier, mais elle est généralement comprise entre 1/16" et 1/4" selon la taille de la bride.
• Les brides à face soulevée sont généralement utilisées pour les applications de classe 150, 300 et 600, la classe 300 étant la plus courante pour les exigences de pression moyenne.

Des brides de classe 300:

• Les brides de classe 300 sont conçues pour gérer 300 psi à une température spécifiée, qui varie généralement de 150 ° F à 1000 ° F selon le matériau utilisé.
• Ces brides sont largement utilisées dans les applications à pression modérée et sont conçues pour fournir des connexions fiables et solides pour les systèmes de tuyauterie industriels.

Applications:

• Systèmes de pipelines: généralement utilisés pour les pipelines liquides ou gaziers dans des industries telles que le pétrole et le gaz, la pétrochimie et le traitement chimique.
• Récipients sous pression: où un niveau élevé de résistance et d'étanchéité est requis.
• Échangeurs de chaleur: dans les centrales électriques et les raffineries, où le transfert de chaleur et la résistance à la pression sont essentiels.

Spécifications du matériau des brides:

1. ASTM A105 (classe 1):

   • Spécification standard pour les brides forgées en acier au carbone.
   • Utilisé pour les systèmes de tuyauterie avec des températures allant de -20°F à 800°F.

2. La norme ASTM A350 LF2 (classe 2) est modifiée comme suit:

   • Utilisé pour des applications de service à basse température avec une large plage de températures allant de -50°F à 1000°F.
   • Convient pour les systèmes de tuyauterie fonctionnant dans des conditions cryogéniques ou sous zéro.

3. Pour les appareils à commande numérique, les caractéristiques suivantes doivent être respectées:

   • Un acier allié à haute température et haute résistance, adapté à des températures allant jusqu'à 1000 °F ou plus.
   • Souvent utilisé dans l'industrie de la production d'énergie, les raffineries et les systèmes de tuyauterie à haute température.

Les dimensions de la bride selon la norme ASME B16.5:

• Les dimensions des brides de cou de soudure (WNRF) selon l'ASME B16.5 varient en fonction de la taille de la bride et de la classe de pression.
• Les dimensions typiques comprennent le diamètre extérieur (OD), le diamètre du cercle du boulon (BCD) et la taille du trou du boulon, qui changent en fonction de la classe de pression et de la taille nominale du tuyau (NPS).

La norme ASME B16.5 de catégorie 1, de catégorie 2,Les brides de cou de soudure de classe 5 avec face soulevée de classe 300 sont des composants essentiels pour assurer le transport sûr et efficace de fluides ou de gaz sous pression dans de nombreux secteurs industriels différents.

4. de titane:

5. Spécification de la bride de cou de soudure en titane de la classe 300 ANSI B16.5:

Caractéristiques clés de la bride de cou de soudure en titane de la classe 300 ANSI B16.5:

La norme ANSI B16.5 est la suivante:

• La norme ANSI B16.5 définit les dimensions, les valeurs de pression, les tolérances, les matériaux et le marquage des brides de tuyauterie et des raccords à brides.
• La norme est largement reconnue et utilisée dans toutes les industries pour les spécifications des brides.

Nombre de classes de pression:

• Une bride de classe 300 est conçue pour supporter des pressions allant jusqu'à 300 psi à une température spécifique.
• La tolérance à la pression varie avec la température, mais les brides de classe 300 sont utilisées dans les systèmes qui nécessitent une résistance à pression moyenne.

Matériau en titane:

• Le titane est un matériau très résistant à la corrosion, ce qui le rend idéal pour des applications dans des industries telles que le traitement chimique, le dessalement de l'eau de mer, l'aérospatiale et les environnements marins.
• Les brides en titane offrent un rapport résistance/poids supérieur et d'excellentes performances à haute et basse température.
• Les catégories de titane les plus couramment utilisées pour les brides sont la catégorie 2 (titane pur commercialisé) et la catégorie 5 (un alliage de titane avec de l'aluminium et du vanadium),en fonction des exigences spécifiques de la demande.

Conception du cou de soudure:

• La bride de cou de soudure a un long cou conique, qui fournit une connexion solide et transparente lorsqu'elle est soudée à un tuyau.
• Le cou conique permet de répartir plus uniformément la tension le long du tuyau, ce qui réduit le risque de fissures et de défaillance.
• Cette conception rend également la bride plus résistante à la pression et aux contraintes thermiques, ce qui en fait un choix courant pour les systèmes à haute pression.

Le visage soulevé (RF):

• La conception Raised Face (RF) est courante pour les brides qui nécessitent un joint serré.
• La surface surélevée assure une meilleure compression des joints et un joint plus efficace entre les brides lorsqu'elles sont boulonnées ensemble.
• Les brides à face soulevée sont souvent utilisées dans les systèmes où la bride sera couplée à des joints pour l'étanchéité sous pression.

Dimensions de la bride:

• Les dimensions des brides de col de soudure en titane de la classe 300 varient en fonction de la taille nominale du tuyau (NPS) et de la classe de pression.
• Les dimensions courantes comprennent le diamètre extérieur (OD), le diamètre du cercle du boulon (BCD), le diamètre du trou du boulon et la hauteur de la face soulevée.
• Ces dimensions sont normalisées selon la spécification ANSI B16.5 afin d'assurer la compatibilité avec d'autres composants du système de tuyauterie.

Résistance à la corrosion:

• Le titane est très résistant à une variété d'environnements corrosifs, y compris les acides, l'eau salée et les conditions de haute température.
• Le titane de grade 2 (titane pur commercial) est largement utilisé dans de nombreuses applications en raison de son excellente résistance à la corrosion et de son faible coût par rapport aux alliages de grade 5,qui présente une meilleure résistance et une meilleure résistance à la chaleur mais une résistance légèrement réduite à la corrosion.

Applications:

• Traitement chimique: pour les systèmes qui manipulent des produits chimiques agressifs, où la résistance à la corrosion est essentielle.
• Désalinisation de l'eau de mer: la résistance du titane à la corrosion de l'eau salée le rend idéal pour les applications marines et de désalinisation.
• Aérospatiale: léger et résistant, le titane est utilisé dans des environnements à haute performance et à haute température.
• Marine: Les brides en titane sont courantes dans l'industrie maritime en raison de leur capacité à résister à la corrosion dans l'eau de mer.
• Génération d'énergie: Certaines centrales utilisent des composants en titane dans des échangeurs de chaleur et d'autres systèmes exposés à des pressions et des températures élevées.

6Les avantages des brides de cou en titane:

Rapport résistance/poids élevé: le titane est à la fois léger et résistant, ce qui le rend utile pour réduire le poids global des systèmes de tuyauterie tout en conservant la résistance.

Résistance à la corrosion supérieure: Le titane est particulièrement efficace dans les environnements agressifs et à haute température, tels que ceux utilisés dans les applications chimiques, maritimes et aérospatiales.

Durabilité et longévité: Les brides en titane ont une longue durée de vie en raison de leur capacité à résister à la corrosion, à l'écaillage et à l'usure, ce qui entraîne une maintenance et un remplacement moins fréquents.

Résistance à haute température: le titane peut fonctionner dans une large gamme de températures, y compris les conditions cryogéniques et à haute température,le rendant adapté à diverses applications industrielles.

Soudures solides et sans soudure: la conception du col de la soudure assure que la connexion entre la bride et le tuyau est solide et assure une transition en douceur pour éviter la concentration de contraintes.
