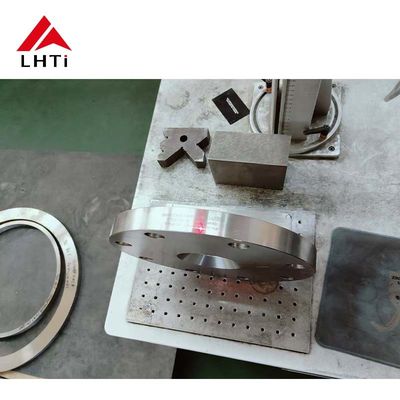

Gr5 Gr7 Classe 150 ASME B16.5 Flanches en titane dérapage sur la bride face soulevée SORF pour systèmes de tuyauterie

Gr5 Gr7 Classe 150 ASME B16.5 Flanches en titane dérapage sur la bride face soulevée SORF pour systèmes de tuyauterie

Résumé:

Les alliages de titane, en particulier Gr5 et Gr7, sont de plus en plus utilisés pour la fabrication de brides dans les applications industrielles en raison de leur résistance exceptionnelle à la corrosion, de leur rapport résistance/poids élevé,ASME B16.5 est une norme largement reconnue qui régit la conception, les dimensions, les spécifications des matériaux,et les valeurs de pression pour les brides utilisées dans les systèmes de tuyauterie industrielleLe présent document porte sur la conception et l'application des brides en titane Gr5 et Gr7 selon la norme ASME B16.5, en mettant particulièrement l'accent sur les brides de classe 150, les brides plates, les brides glissantes,Le visage soulevé (SORF)Le document examine les propriétés des matériaux, les avantages et les procédés de fabrication de ces brides en titane,mettre en évidence leurs applications industrielles dans des domaines tels que le traitement chimique, aérospatiale, de génie maritime et de production d'énergie.

1. Introduction

Les brides sont des composants cruciaux dans les systèmes de tuyauterie industriels, agissant comme l'interface entre les tuyaux, les vannes et autres équipements.La norme 5 fournit les spécifications pour les brides utilisées dans les systèmes de tuyauterieParmi les différents matériaux utilisés pour la construction des brides, les alliages de titane ont attiré une attention significative en raison de leur haute résistance, de leur faible poids, de leur résistance à l'usure et de leur résistance à l'usure.et résistance exceptionnelle à la corrosionLes alliages de titane Gr5 (Ti-6Al-4V) et Gr7 (Ti-0,15Pd) sont particulièrement adaptés à la fabrication de brides dans des applications nécessitant à la fois une intégrité structurelle et une résistance aux environnements difficiles.

Ce document vise à explorer la conception, les processus de fabrication et les applications des brides en titane ASME B16.5 Gr5 et Gr7, en se concentrant spécifiquement sur la classe 150, les brides plates, les brides glissantes,Le visage soulevé (SORF)L'article examinera également les avantages de l'utilisation d'alliages de titane par rapport à d'autres matériaux dans les milieux industriels.

2. Résumé de la norme ASME B16.5:

La norme ASME B16.5 spécifie les exigences pour les brides, y compris leurs dimensions, matériaux et pressions.Il est essentiel pour assurer l'uniformité et l'intégrité des connexions de brides dans un large éventail d'applications industriellesParmi les aspects clés couverts par la norme ASME B16.5 figurent:

• Types de brides: la norme couvre une variété de types de brides, y compris les brides à cou de soudure, les brides aveugles, les brides glissantes et les brides plates. Chaque type remplit une fonction différente en fonction des exigences d'application.
• Pressions: la norme classe les brides par leurs pressions, allant de la classe 150 à la classe 2500. Les brides de classe 150, en particulier, sont largement utilisées dans les applications à pression moyenne.
• Spécifications du matériau: le matériau de la bride est essentiel pour déterminer ses performances dans différentes conditions de fonctionnement.Les alliages de titane tels que Gr5 et Gr7 sont inclus dans la norme en raison de leurs propriétés supérieures..

3Propriétés des matériaux des alliages de titane de grades 5 et 7:

3.1 Alliage de titane de grade 5 (Ti-6Al-4V)
L'alliage de titane Gr5, également connu sous le nom de Ti-6Al-4V, est l'alliage de titane le plus couramment utilisé et se compose de 90% de titane, 6% d'aluminium et 4% de vanadium.faible poidsLes propriétés de l'alliage de titane Gr5 sont les suivantes:

• Résistance à la traction: 900 à 1 100 MPa
• Résistance au rendement: 850 à 1 000 MPa
• Résistance à la corrosion: Excellente résistance à l'eau salée, aux acides et aux chlorures, ce qui la rend idéale pour les applications de traitement marin et chimique.
• Applications: Aérospatiale, implants médicaux et systèmes de tuyauterie industriels nécessitant des matériaux de haute résistance et légers.

3.2 Alliage de titane Gr7 (Ti-0,15Pd)
L'alliage de titane Gr7, également connu sous le nom de Ti-0,15Pd, est une variante du titane pur commercial avec un petit ajout de palladium (0,15%).en particulier dans les environnements agressifs tels que les acides de haute pureté et l'eau de merLes propriétés de l'alliage de titane Gr7 sont les suivantes:

• Résistance à la traction: 550 à 700 MPa
• Résistance au rendement: 450 à 650 MPa
• Résistance à la corrosion: excellente résistance à un large éventail d'environnements corrosifs, en particulier dans les industries chimique et maritime.
• Applications: traitement chimique, ingénierie navale et autres applications où une résistance supérieure à la corrosion est requise.

4Conception des brides en titane selon la norme ASME B16.5:

La conception des brides en titane est conforme à la norme ASME B16.5, en tenant compte des propriétés du matériau et de l'application prévue.Les brides en titane sont conçues pour gérer des pressions spécifiques, la classe 150 étant l'une des catégories les plus couramment utilisées pour les systèmes à pression moyenne.

4.1 Flanges de classe 150
Les brides en titane de la classe 150 conviennent aux applications à pression moyenne où la pression de fonctionnement ne dépasse pas 150 livres par pouce carré (psi) à température ambiante.Ils sont couramment utilisés dans les systèmes de tuyauterie dans des industries telles que la transformation chimique, la production d'énergie et le traitement de l'eau.

4.2 Types de brides

• Les brides plates ont une face plate sans surface surélevée.
• Flanches glissantes: Ces brides sont conçues pour glisser sur le tuyau et sont soudées en place.
• Face soulevée (SORF): les brides à face soulevée ont une petite surface soulevée autour de l'orifice de la bride pour créer un joint plus serré lorsqu'elles sont boulonnées à la bride d'accouplement.Les brides SORF sont largement utilisées dans les systèmes à haute pression et sont connues pour fournir un joint plus fiable.
• Slip-On Flat Face (SOFF): Ces brides combinent les caractéristiques des conceptions de face plate et de face plate.Ils sont souvent utilisés dans les systèmes où les brides sont exposées à une basse pression et nécessitent un assemblage et un démontage faciles.

5- Fabrication de brides en titane:

La fabrication de brides en titane implique plusieurs processus clés pour s'assurer que le produit final répond aux spécifications dimensionnelles et matérielles de la norme ASME B16.5.

5.1 Sélection du matériau
Le choix de la qualité appropriée d'alliage de titane (Gr5 ou Gr7) est crucial pour les performances de la bride.température, et le potentiel de corrosion.

5.2 Usinage et formage
Les brides en titane sont produites par des procédés tels que la forge, l'usinage et le soudage.tandis que l'usinage est utilisé pour obtenir les dimensions et les finitions de surface requises.

5.3 Soudage
Lors du soudage des brides en titane, une attention particulière doit être apportée pour éviter la contamination, car le titane est très réactif à l'oxygène.,sont couramment utilisés pour les brides en titane.

5.4 Traitement de surface
Les brides en titane peuvent subir des traitements de surface tels que l'anodisation ou la passivation pour améliorer leur résistance à la corrosion et améliorer leurs performances globales dans des environnements difficiles.

6Applications des brides en titane dans l'industrie:

Les brides en titane, en particulier Gr5 et Gr7, sont utilisées dans diverses applications industrielles en raison de leurs excellentes propriétés.

• Traitement chimique: La résistance à la corrosion du titane le rend idéal pour manipuler des produits chimiques agressifs dans des processus tels que la distillation, la filtration et le mélange.
• Ingénierie navale: La résistance du titane à la corrosion dans l'eau de mer en fait un matériau idéal pour les brides utilisées dans les systèmes de tuyauterie navale.
• Aérospatiale: Le titane Gr5 est couramment utilisé dans les applications aérospatiales en raison de sa résistance, de sa légèreté et de sa durabilité dans des conditions extrêmes.
• Génération d'énergie: Les brides en titane sont utilisées dans les turbines à vapeur et à gaz, ainsi que dans les échangeurs de chaleur, où une résistance élevée et une résistance à la chaleur et à la corrosion sont cruciales.

7Conclusion:

Les brides en titane ASME B16.5 Gr5 et Gr7 sont des composants essentiels dans de nombreux systèmes de tuyauterie industriels.et une excellente résistance à la corrosionLa sélection minutieuse du type de bride, du matériau, de l'épaisseur et de la hauteur des brides les rend idéales pour des applications dans des environnements difficiles tels que le traitement chimique, le génie maritime et l'aérospatiale.et conception selon la norme ASME B16.5 garantit la fiabilité et les performances de ces brides dans les applications industrielles.Les alliages de titane comme le Gr5 et le Gr7 joueront un rôle de plus en plus important dans la fabrication de brides..
