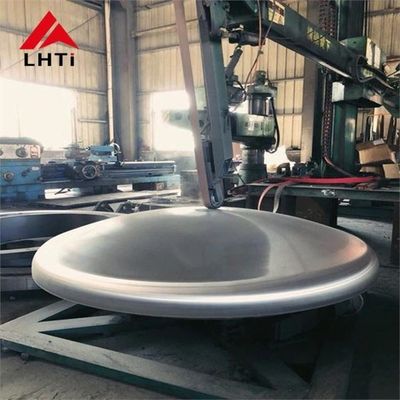

La tête de cuve fait référence à l'élément utilisé pour fermer l'extrémité du récipient de sorte que l'intérieur et l'extérieur

Les médias sont isolés, également connus sous le nom de têtes hémisphériques / fin de plateau / fin de plateau elliptique.

Le récipient est généralement un boîtier tournant. Selon la forme de la surface de la tête, il peut être divisé en convexe

forme, forme conique, forme plate et forme combinée.

Certains cylindres à gaz utilisent des cylindres convexes vers l'intérieur

la tête inférieure combinée, qui peut non seulement assurer la résistance, mais aussi répondre aux besoins d'une utilisation sûre.

Une tête est une partie d'un récipient qui est soudé au cylindre Selon différentes formes géométriques, il peut être

divisés en sphérique, ovale, disque, couronne sphérique, coque conique et capuchon, parmi lesquels sphérique, ovale, disque et

Les têtes de couronne sphériques sont collectivement appelées têtes convexes.

utilisée pour tous les types d'équipements de conteneurs, tels que réservoir de stockage, échangeur de chaleur,

équipement de tour, de réacteur, de chaudière et de séparation, etc.

(tête de cuvette en titane) DIN28013:

Types de têtes de plat

Les têtes de plat sont de différentes formes, chacune choisie en fonction des exigences spécifiques de l'application.

1. Les têtes hémisphériques:

   • Forme: une demi-sphère parfaite, la tête hémisphérique fournit une distribution optimale des contraintes et est considérée comme la forme de tête la plus efficace en termes d'utilisation du matériau sous pression interne.
   • Utilisation: commun dans les applications à haute pression comme les réacteurs, les récipients sous pression et les chaudières.

2. Des têtes de plaque elliptiques:

   • Il offre un équilibre entre résistance et utilisation des matériaux et est souvent utilisé dans des applications nécessitant une résistance à la pression modérée.
   • Utilisation: Convient pour les réservoirs de stockage à pression moyenne, les échangeurs de chaleur et les réacteurs.

3. Les têtes convexes:

   • Forme: Les têtes convexes ont une courbure arrondie et tournée vers l'extérieur.
   • Utilisation: Ces têtes sont souvent utilisées dans les bouteilles de gaz, les chaudières, les réacteurs chimiques et les récipients sous pression similaires, où la conception convexe peut aider à distribuer efficacement la pression interne.

4. Les têtes de couronne sphériques:

   • Forme: La couronne sphérique fait partie d'une sphère et est généralement utilisée pour minimiser l'utilisation de matériaux tout en fournissant une résistance optimale.
   • Utilisation: ce type est préférable pour les systèmes à haute pression où une épaisseur minimale et une distribution efficace des contraintes sont essentielles.

5. Les têtes coniques:

   • Forme: Une tête conique a une forme conique qui est généralement utilisée dans les applications nécessitant une transition progressive entre la partie cylindrique du récipient et le dôme du conteneur.
   • Utilisation: commun dans les équipements de séparation, les échangeurs de chaleur et les chaudières.

6. Les têtes plates:

   • Forme: Ces têtes ont une forme plate, généralement utilisées dans les applications à basse pression où le récipient n'a pas besoin de résister à une pression interne importante.
   • Utilisation: utilisé dans les réservoirs de stockage, les systèmes de tuyauterie et certains échangeurs de chaleur.

Applications des têtes elliptiques en titane:

Les matériaux utilisés pour les têtes elliptiques:La tête de cuvette peut être faite de différents matériaux selon le matériau de

Par exemple, l'acier au carbone (A3, 20#, Q235, Q345B, 16Mn, etc.), l'acier inoxydable (304, 321,

304L,316Les métaux non ferreux (aluminium, titane,

de cuivre,Le matériau doit être le même que celui du dispositif.Nous sommes spécialisés dans

des têtes hémisphériques en titane.

Types de soudage pour les têtes de plaques

Les têtes de cuvette sont généralement soudés au corps cylindrique d'un récipient sous pression, et selon la conception, il existe deux types communs de méthodes de soudage:

1. Soudage des fesses:

   • C'est là que les bords de la tête de la plaque et du corps cylindrique sont alignés et soudés le long de leur circonférence.

2. Le système de soudage des prises:

   • Dans ce type, la tête est montée dans une prise à l'extrémité du cylindre, et la connexion est faite en soudage de la circonférence externe de la prise.Cette méthode est plus couramment utilisée pour les récipients de plus petit diamètre ou les systèmes à basse pression.

Applications des têtes de plateaux

Les têtes de plat sont utilisées dans diverses industries et applications nécessitant un confinement sous pression ou une séparation des supports internes et externes:

• Les réservoirs de stockage:
  Utilisé pour sceller les extrémités des réservoirs stockant des liquides, des gaz ou des produits chimiques sous pression.

• Échangeurs de chaleur:
  On les trouve dans les systèmes qui transfèrent la chaleur entre les fluides, les têtes aident à fermer les extrémités des échangeurs de chaleur tout en maintenant l'intégrité de la pression.

• Les chaudières:
  Dans les chaudières à vapeur, les têtes de récipient assurent que la pression et la chaleur sont contenues dans le système.

• Réacteurs:
  Utilisé dans les réacteurs chimiques, les réacteurs nucléaires et autres réacteurs, où la pression et la sécurité sont essentielles.

• Équipement de séparation:
  On le trouve dans les systèmes de filtration et de séparation où le confinement des liquides et des gaz est nécessaire sous pression.

• Bottes à gaz:
  Les têtes convexes sont souvent utilisées dans la fabrication de bouteilles de gaz, qui stockent les gaz sous pression.

Composition chimique

Propriété mécanique
