Le titane est un matériau très apprécié dans les industries nécessitant résistance, résistance à la corrosion et propriétés légères, en particulier dans des conditions extrêmes telles que haute pression, température,et environnements corrosifsLes têtes de récipient à plat hémisphérique en titane, fabriquées à partir d'alliages tels que le grade 1 (Gr1) et le grade 2 (Gr2), sont largement utilisées dans les récipients sous pression, les réservoirs et les réacteurs.

En particulier, ces alliages sont idéaux pour le traitement chimique, les applications maritimes, l'aérospatiale et la production d'énergie,lorsque leurs caractéristiques exceptionnelles sont essentielles pour assurer à la fois la sécurité et l'efficacité opérationnelles.

Résumé des alliages de titane

Titane de catégorie 1 (Gr1)

• Composition: Titane de grade 1 est du titane pur commercial (CP-Ti) avec 99,5% de titane.en particulier dans les environnements corrosifs légers.
• Propriétés:
  • Résistance à la corrosion: Supérieure dans la plupart des environnements, en particulier dans les environnements oxydants, l'eau de mer et les acides doux.
  • Résistance: Gr1 est la plus douce et la plus ductile des alliages de titane, avec une résistance modérée.
  • Formabilité: excellente facilité de travail et soudabilité, ce qui la rend idéale pour les applications nécessitant des formes et des structures complexes.
  • Applications: Utilisé principalement dans le traitement chimique, les équipements maritimes, les usines de dessalement et les réservoirs de stockage où la résistance à la corrosion est plus critique que la résistance.

Titane de catégorie 2 (Gr2)

• Composition: Le titane de grade 2 est également un titane pur commercial, mais avec une teneur en fer légèrement plus élevée (jusqu'à 0,3%), ce qui améliore sa résistance par rapport au titane de grade 1 tout en conservant une bonne résistance à la corrosion.
• Propriétés:
  • Résistance à la corrosion: excellente résistance à une large gamme de produits chimiques, y compris les chlorures, les acides et les alcalis, ce qui la rend bien adaptée pour les réacteurs chimiques, les échangeurs de chaleur,et les applications maritimes.
  • Résistance: supérieure à la catégorie 1, offrant un bon équilibre entre résistance et poids.
  • Formabilité: excellente soudabilité et maniabilité. Gr2 est largement utilisé dans les récipients sous pression, les réservoirs et les systèmes de tuyauterie.
  • Applications: communes dans le dessalement de l'eau de mer, les équipements de traitement chimique, les réservoirs de stockage et les environnements marins.

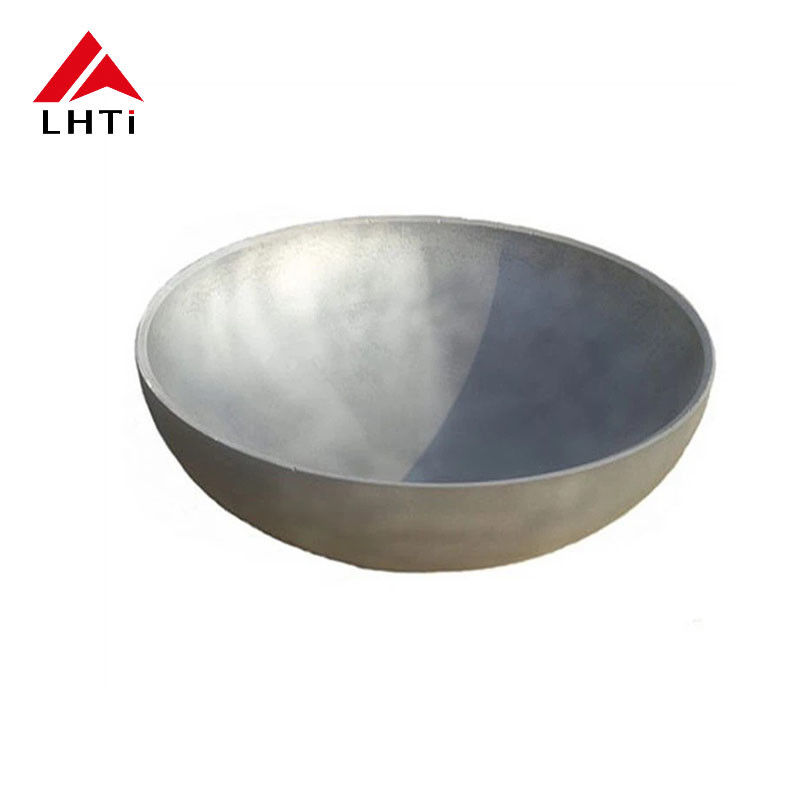

Tête hémisphérique en forme de plat en titane

Une tête hémisphérique en forme de bol est l'un des types les plus courants de têtes de récipients sous pression.La forme hémisphérique est idéale pour les applications sous pression en raison de son efficacité structurelle dans la distribution de la pression uniformément sur la surfaceLe titane est particulièrement adapté à ces applications en raison de son rapport résistance/poids élevé et de sa résistance à la corrosion.

Tête de récipient en titane

Les têtes de récipients hémisphériques en titane sont des composants essentiels dans les récipients sous pression et les réservoirs, en particulier dans les applications où une résistance à la pression et une résistance à la corrosion sont requises.La forme hémisphérique est préférable car elle offre une excellente résistance et une efficacité dans le traitement de la pression interne, ce qui en fait la conception idéale pour un large éventail d'applications.

Avantages des têtes de récipient hémisphériques en titane

1. Résistance et durabilité: La forme hémisphérique de la tête répartit la pression uniformément, ce qui en fait une conception idéale pour résister aux pressions internes et externes dans les vaisseaux sous pression.La combinaison de la résistance du titane et de la forme de la boîte maximise la capacité de la tête à gérer des conditions extrêmes.

2. Résistance à la corrosion: Les alliages de titane comme le Gr1 et le Gr2 offrent une résistance exceptionnelle à la corrosion, en particulier dans des environnements agressifs tels que les produits chimiques acides, l'eau de mer et les chlorures.Cela les rend idéales pour une utilisation dans des industries telles que la transformation pétrochimique, des applications marines et des usines de dessalement.

3. Légère: le titane a un rapport résistance/poids élevé, ce qui signifie que les têtes en titane sont plus légères que les têtes en acier, ce qui est crucial pour les applications où le poids est une préoccupation,comme dans l'aérospatiale et les transports.

4. Résistance à la température: Les alliages de titane, en particulier le Gr2, peuvent supporter des températures élevées mieux que la plupart des autres matériaux, ce qui est essentiel pour les processus industriels à haute température.

Applications des têtes de récipients hémisphériques en titane

1. Traitement chimique:

   • Réacteurs: Le titane est idéal pour la fabrication de réacteurs dans les industries chimique et pharmaceutique car il résiste à la corrosion dans des environnements très réactifs.
   • Échangeurs de chaleur: Les têtes de plat en titane sont utilisées dans les échangeurs de chaleur où il y a des fluides agressifs comme les acides ou l'eau de mer.
   • Réservoirs de stockage: Dans les usines et raffineries chimiques, les têtes de récipients en titane sont utilisées dans les réservoirs de stockage pour les produits chimiques qui dégraderaient d'autres métaux.

2. Applications dans les eaux:

   • La résistance du titane à la corrosion par l'eau de mer le rend approprié pour les équipements marins, y compris les usines de dessalement, les composants sous-marins, les plates-formes offshore et les réservoirs de stockage de carburants marins.

3. Aérospatiale et aéronautique:

   • Les alliages de titane tels que Gr2 et Gr1 sont également utilisés dans les applications aérospatiales pour les réservoirs de carburant, les récipients sous pression et les composants d'aile en raison de leur combinaison de résistance et de propriétés légères.

4. Énergie et production d'électricité:

   • Les têtes hémisphériques en titane sont utilisées dans les réacteurs et les récipients sous pression des centrales nucléaires et autres systèmes de production d'énergie où la résistance à haute pression et à haute température est essentielle.

Spécifications des têtes en titane:

Processus de fabrication des têtes de réservoirs à plat hémisphériques en titane

Le procédé de fabrication des têtes de réservoirs de plat hémisphériques en titane comporte plusieurs étapes:

1. Sélection du matériau:

   • Choisissez l'alliage de titane approprié (Gr1 ou Gr2) selon la résistance requise, la résistance à la corrosion et les conditions de fonctionnement.

2. Forgeage:

   • Tirage en profondeur: procédé de formage du métal par lequel une plaque plate de titane est tracée en forme hémisphérique à l'aide d'un poinçon et d'une matrice.
   • Formage par presse: similaire au dessin en profondeur, mais avec l'utilisation d'une presse qui applique plus de force pour façonner la feuille de titane en forme de bol.

3. Pour le soudage:

   • Les alliages de titane sont soudés à l'aide de méthodes telles que le soudage TIG (Tungsten Inert Gas).Ce procédé doit être effectué dans un environnement inerte afin d'éviter l'oxydation ou la contamination du titane pendant le processus de soudage..
   • Le soudage orbital peut également être utilisé pour le soudage de haute précision de composants en titane.

4. Traitement de surface:

   • Le décapage et la passivation sont souvent utilisés pour nettoyer la surface du titane et améliorer sa résistance à la corrosion en renforçant la couche d'oxyde naturel.
   • Le polissage peut également être utilisé pour des applications nécessitant des finitions plus lisses à des fins esthétiques ou fonctionnelles.

5. Inspection et essais:

   • Les têtes de titane finies sont inspectées pour la qualité, ce qui peut inclure des contrôles visuels, des essais non destructifs (ESD),et des essais sous pression pour s'assurer qu'ils respectent les normes nécessaires en matière de résistance et de sécurité.

Processus de fabrication de têtes hémisphériques en titane

Les têtes hémisphériques en titane sont généralement fabriquées à l'aide de procédés tels que le dessin en profondeur, le formage à chaud ou le pressage.

1. Préparation des feuilles: les feuilles d'alliage de titane sont coupées à la taille requise.
2. Formage: la feuille de titane est chauffée, puis pressée ou tirée en forme hémisphérique à l'aide d'une presse ou d'une matrice de formage.
3. Soudage: si nécessaire, la tête hémisphérique est soudée au corps cylindrique du récipient ou du réservoir.Le soudage au titane nécessite un contrôle minutieux de la chaleur et de l'environnement de soudage pour éviter la contamination.
4. Post-traitement: après le formage et le soudage, les têtes hémisphériques en titane peuvent subir des traitements tels que le décapage, le polissage ou la passivation pour améliorer la résistance à la corrosion et la qualité de la surface.

Avantages des têtes hémisphériques en titane

1. Résistance à la corrosion:
   • Les alliages de titane, en particulier les alliages de qualité 1 et 2, sont connus pour leur résistance à la corrosion supérieure, ce qui est crucial dans les environnements chimiques et marins.
2. Le rapport résistance/poids:
   • Le titane offre un rapport résistance/poids élevé, ce qui signifie que les têtes peuvent résister à des pressions internes élevées sans ajouter de poids significatif,qui est important dans les industries comme l' aérospatiale et marine.
3. Longévité:
   • En raison de l'excellente résistance du titane à la corrosion, les têtes hémisphériques en ce matériau ont une longue durée de vie avec un entretien minimal.
4. Résistance à haute température:
   • Le titane de qualité 5 est particulièrement adapté aux applications à haute température, assurant ainsi l'intégrité structurelle dans des environnements à chaleur extrême.
5. Biocompatibilité:
   • Le titane de grade 1 et de grade 2 est biocompatible, ce qui le rend idéal pour des applications dans les équipements médicaux, tels que les implants et les instruments chirurgicaux.

Applications des têtes hémisphériques en titane

1. Pour les récipients sous pression:
   • Utilisé dans des industries telles que la pétrochimie, les produits pharmaceutiques et la transformation alimentaire où la pression interne doit être contenue en toute sécurité.
2. Échangeurs de chaleur:
   • Les têtes en titane sont utilisées dans les échangeurs de chaleur en raison de leur résistance à la corrosion et de leur capacité à résister à des charges thermiques élevées.
3. Les réservoirs de stockage:
   • Utilisé dans les réservoirs de stockage qui nécessitent une excellente résistance à la corrosion par les produits chimiques ou les acides.
4. Aérospatiale:
   • La résistance et les propriétés légères du titane le rendent idéal pour les applications aérospatiales, y compris dans les réservoirs de carburant et les composants sous pression.
5. Applications dans les eaux:
   • Idéal pour le contact avec l'eau de mer, où la résistance du titane à la corrosion induite par le chlorure est cruciale.
6. Génération d'énergie:
   • Utilisé dans la construction de réacteurs et autres composants à haute pression et haute température dans l'industrie de la production d'énergie.

Types de têtes de plat selon la forme

Les têtes de plat sont classées en fonction de leur forme géométrique, et chaque type répond à des besoins structurels ou fonctionnels spécifiques.

Les têtes convexes:

• Ces têtes présentent une surface convexe vers l'extérieur et sont couramment utilisées pour assurer l'intégrité structurelle des conteneurs qui doivent résister à la pression interne.
• Les exemples incluent les têtes hémisphériques, les têtes ovales, les têtes de disque et les têtes sphériques sans bride.
• Les têtes hémisphériques sont souvent utilisées dans les récipients haute pression parce que leur forme peut distribuer uniformément la pression interne.
• Les têtes ovales et les têtes à disque peuvent également être utilisées en fonction de la conception et des pressions requises.
• Certaines bouteilles de gaz utilisent des têtes convexes vers l'intérieur, parfois appelées têtes de fond combinées, qui améliorent la résistance et la sécurité en fournissant une distribution de charge plus efficace.

Les têtes coniques:

• Les têtes coniques présentent une forme conique et sont généralement utilisées dans les applications où une transition en douceur entre les formes cylindriques et coniques est nécessaire,comme dans certains types de réacteurs et de tours.
• Ces têtes sont particulièrement utiles pour gérer les contraintes internes et externes en raison de leur nature conique.

Les têtes plates:

• Les têtes plates sont moins courantes que les têtes convexes ou coniques et sont utilisées dans les conteneurs où la pression interne est relativement faible ou absente.Ils sont plus simples à fabriquer et à souder, mais sont généralement moins efficaces pour gérer une pression interne élevée.

Formes de combinaison:

• Certaines têtes combinent différentes formes géométriques pour obtenir des avantages spécifiques de conception ou de structure. Ces têtes peuvent combiner des formes convexes et coniques, ou utiliser des éléments plats et convexes,pour répondre aux besoins fonctionnels du navire.

Conclusion

Les têtes de réservoirs à récipients hémisphériques en titane fabriquées à partir de catégories 1 (Gr1) et 2 (Gr2) sont des composants essentiels pour diverses applications industrielles de haute performance.Ces alliages sont choisis pour leur excellente résistance à la corrosion, le rapport résistance/poids et la durabilité dans des environnements exigeants, y compris le traitement chimique, les industries maritimes, l'aérospatiale et la production d'énergie.La conception hémisphérique des têtes assure une distribution optimale de la pression et une efficacité optimale dans les récipients sous pression, ce qui en fait un choix populaire dans les industries nécessitant des équipements fiables et durables.

Le choix de la qualité de titane appropriée, Grade 1 ou Grade 2, dépend des exigences spécifiques de l'application, en tenant compte de facteurs tels que les exigences de résistance, les conditions de température,et exposition à des substances corrosives.
