Détails de produit
Lieu d'origine: LA CHINE
Nom de marque: LHTi
Certification: ISO 9001:2015
Numéro de modèle: LH-Ti2
Conditions de paiement et d'expédition
Quantité de commande min: 1 morceaux
Détails d'emballage: Emballage standard d'exportation, caisse de contreplaqué dehors
Délai de livraison: 15-30 jours
Conditions de paiement: L/C, D/P, T/T etc.
Capacité d'approvisionnement: 20000 morceaux par mois
Nom de produit: |
Feuille de tube forgée titanique|paquet avec la feuille de tube plaquée des deux côtés dans l'échang |
Matériel: |
Titane de la catégorie 1 Grade2 Grade5 Grade7 Grade12 |
la norme: |
ASTM/ASME B265, ASTM/ASME B381 |
Diamètre de Tubesheet: |
MaxΦ8600mm |
Gamme de diamètre de trou: |
1.5mm---238mm |
Profondeur de trou: |
Max1100mm |
Essai de qualité: |
UT, PINTE |
Tiers essai: |
Disponible |
Nom de produit: |
Feuille de tube forgée titanique|paquet avec la feuille de tube plaquée des deux côtés dans l'échang |
Matériel: |
Titane de la catégorie 1 Grade2 Grade5 Grade7 Grade12 |
la norme: |
ASTM/ASME B265, ASTM/ASME B381 |
Diamètre de Tubesheet: |
MaxΦ8600mm |
Gamme de diamètre de trou: |
1.5mm---238mm |
Profondeur de trou: |
Max1100mm |
Essai de qualité: |
UT, PINTE |
Tiers essai: |
Disponible |
Feuille de tube plaquée titanique d'acier inoxydable
La plaque à tuyaux titanique fore les trous de tuyaux sur la circulaire. Plat plaqué en acier titanique à être légèrement plus grand que le diamètre extérieur du tube.
Nom d'article : Tubesheet titanique
Matériel : Gr1, Gr2, Gr5, Gr7, Gr12
&Standard de taille : Selon le dessin de client
Méthode de production : Forge, recuisant et usinage
Avantage : Excellente capacité de résistance à la corrosion
Emballage : Caisse de contreplaqué
Application : Échangeur de chaleur, équipement chimique, récipient à pression, dispositifs de filtre, etc.
Application
Chaudières et récipients à pression ; Pétrole ; Industrie chimique ; Construction navale ; Pharmaceutique ; Métallurgie ; Machines ; Production alimentaire etc.
Performance des produits
●Faibles densité et de haute résistance
●Excellente résistance à la corrosion
●Bonne résistance à l'effet de la chaleur
●Excellente incidence à la propriété cryogénique
●Non magnétique et non-toxique
●Bonnes propriétés thermiques
La tube-feuille composée titanique de plaque d'acier est un plat composé simple ou double face fait en catégorie ordinaire TA1 ou TA2 (métal composé) et acier d'acier au carbone ou allié par explosion, explosion + roulement ou laminage à chaud. Le métal a l'excellente résistance à la corrosion, très utilisée titaniques dans l'équipement de désulfuration des gaz de fumée, les cheminées de centrale, les réacteurs chimiques, les échangeurs de chaleur, les récipients à pression, etc. Mais son inconvénient est coût élevé, le tubesheet composé titanique de plaque d'acier a la résistance à la corrosion du métal titanique et la résistance de la structure de l'acier, peut considérablement réduire le coût de projet.
Actuellement, la méthode de production du tubesheet en acier composé titanique est comme suit :
1. Soudage par explosion 4. + roulement de roulement de soudage par explosion du composé 3. du composé 2. de soudure
Baoji Lihua emploie le soudage par explosion et le roulement et combine les deux processus. Cette méthode peut surmonter les inconvénients du petit secteur et du processus de roulement complexe du plat composé explosif, donner le plein jeu à leurs avantages respectifs, et produit le plat composé en acier titanique avec la vaste zone et la petite épaisseur. Elle est plus efficace et meilleur marché.
| Paramètres technologiques et la résistance au cisaillement du soudage par explosion de la feuille de tube inoxydable plaquée titanique de plaque d'acier 1 | ||||||||||||
| Matériaux de revêtement | Matières premières | h0/ millimètre | GT (g.cm-2) | Force en esclavage/MPA | 1 | 2 | 3 | 4 | Moyenne | Remarque | ||
| Métal | δ1/millimètre | Métal | δ2/millimètre | |||||||||
| Titane | 3 5 | Acier inoxydable | 18 | 5 6,5 | 1,4 1,6 | σt | 293 | 200 | 392 | 179 | 266 | Le substrat est généralement poli. |
| σf | 247 | 208 | 113 | 92 | 165 | |||||||
| σt | 447 | 530 | 460 | 441 | 444 | Le substrat est poli. | ||||||
| σf | 403 | 200 | 363 | 322 | ||||||||
| σt | 139 | 105 | 203 | 205 | 163 | Le substrat est généralement poli. | ||||||
| σf | 231 | 345 | 286 | 287 | 285 | |||||||
| σt | 407 | 410 | 263 | 407 | 372 | Le substrat est poli. | ||||||
| σf | 498 | 571 | 513 | 527 | ||||||||
| Soudure de Losive de la feuille de tube inoxydable plaquée titanique de plaque d'acier 2 | ||||||||||||
| Matériaux de revêtement | Matières premières | h0/ millimètre | GT (g.cm-2) | Force en esclavage/MPA | 1 | 2 | 3 | 4 | Moyenne | Remarque | ||
| Métal | δ1/millimètre | Métal | δ2/millimètre | |||||||||
| Titane | 3 5 | Acier inoxydable | 18 | 5 6,5 | 1,4 1,6 | σt | 392 | 87 | 240 | 18 | Le substrat est généralement poli. | |
| σf | 345 | 92 | 157 | 12 | ||||||||
| σt | 530 | 279 | 402 | 5 | Le substrat est poli. | |||||||
| σf | 403 | 200 | 321 | 3 | ||||||||
| σt | 339 | 60 | 230 | 18 | Le substrat est généralement poli. | |||||||
| σf | 287 | 149 | 233 | 11 | ||||||||
| σt | 571 | 513 | 541 | 2 | Le substrat est poli. |
|||||||

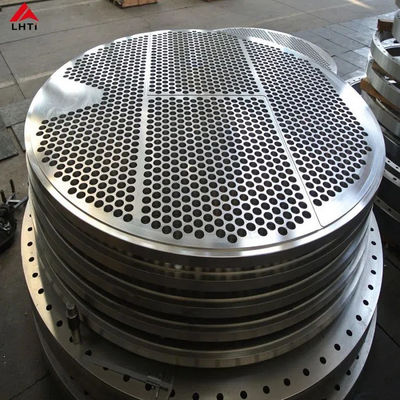

Images détaillées :

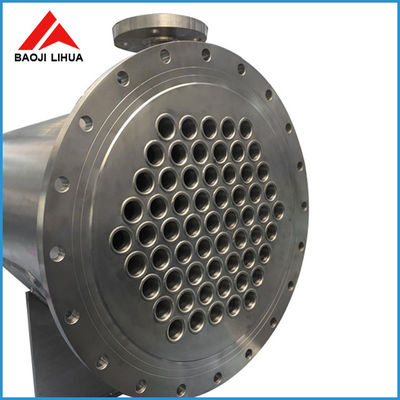

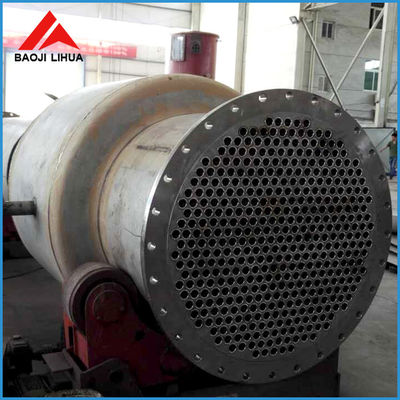

Le tubesheet titanique a employé dans l'échangeur de chaleur :
Au sujet de notre société :
Emballage et expédition :
